弯头重量计算公式

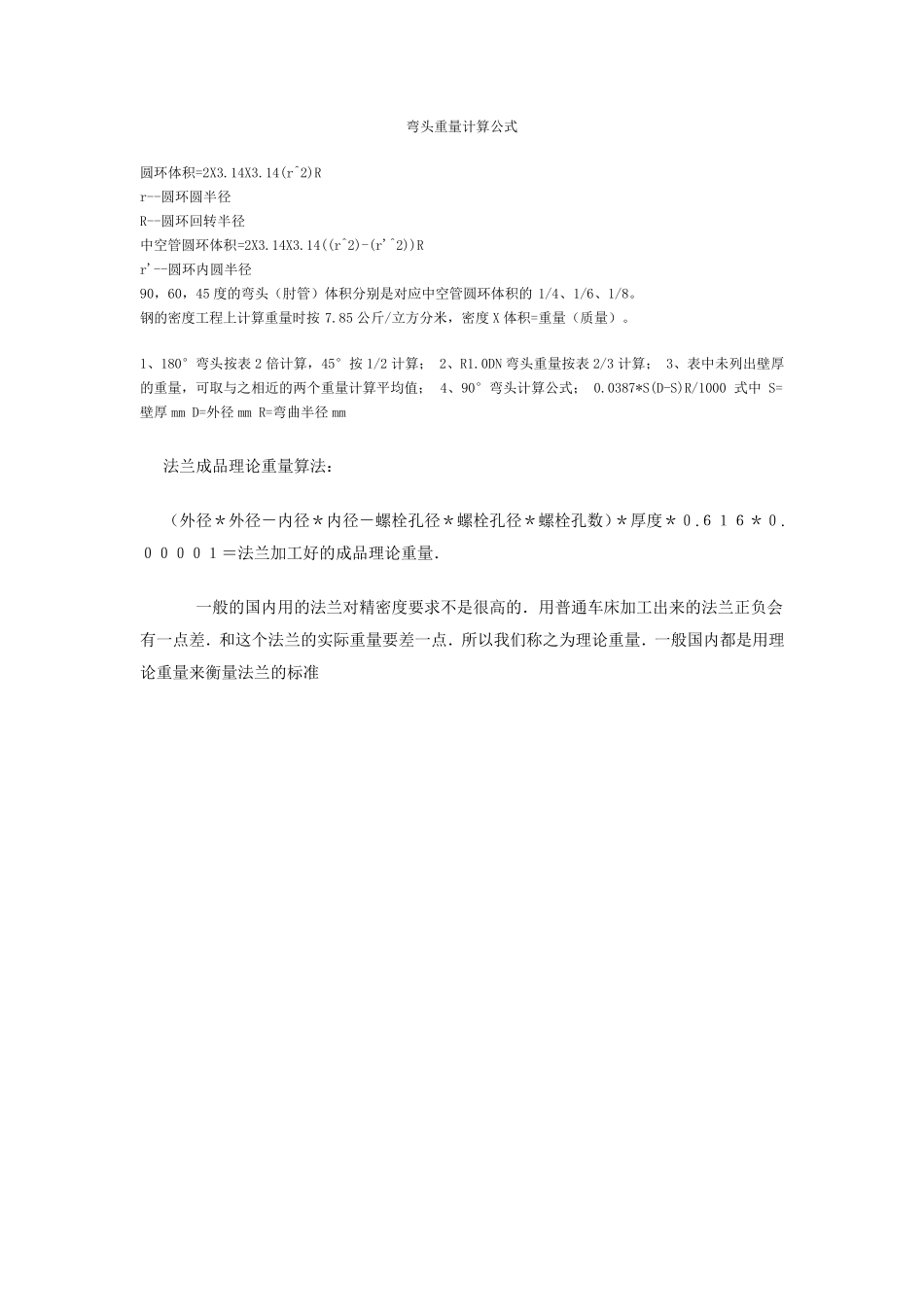

弯头重量计算公式_第1页
1/13

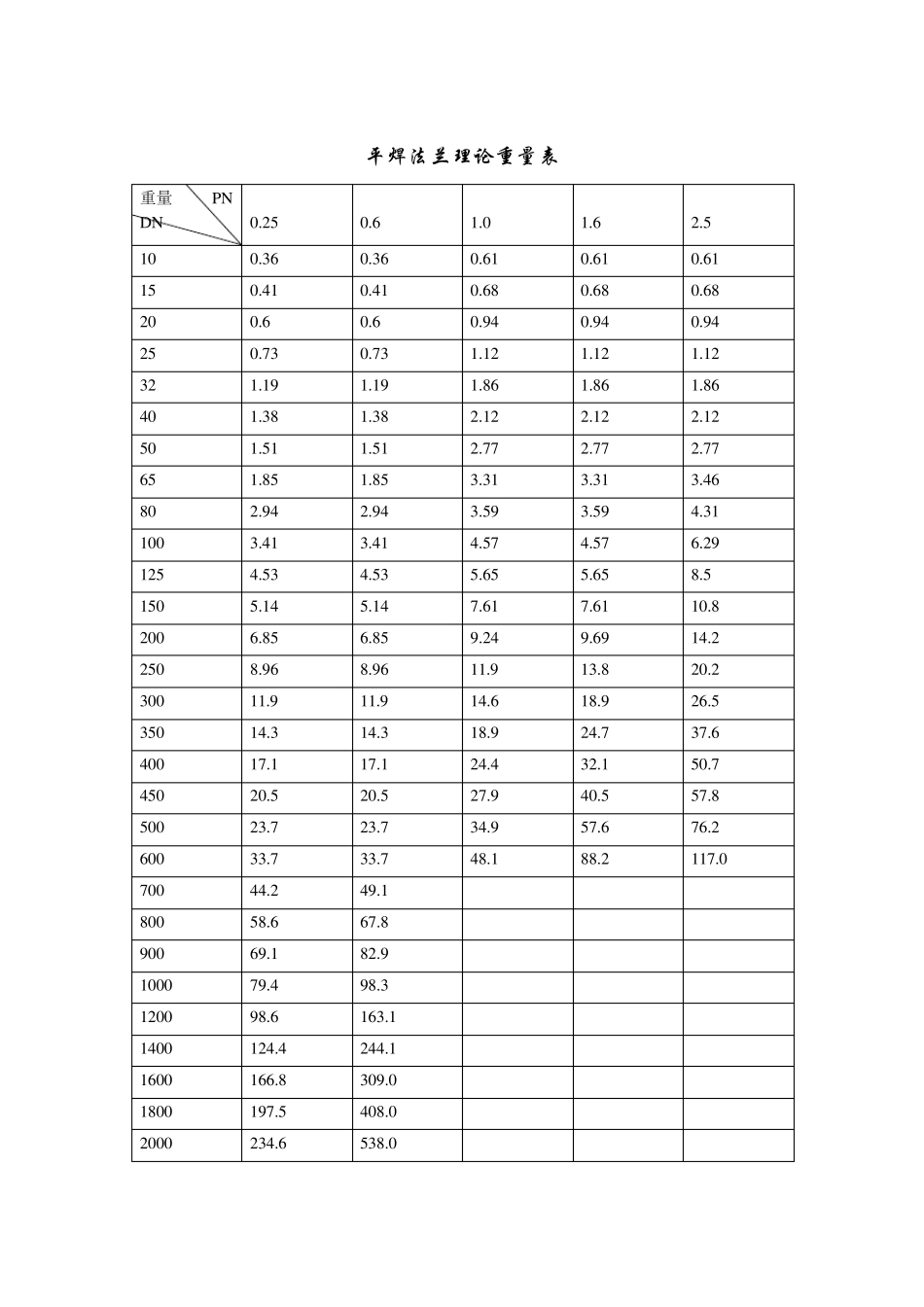

弯头重量计算公式_第2页
2/13

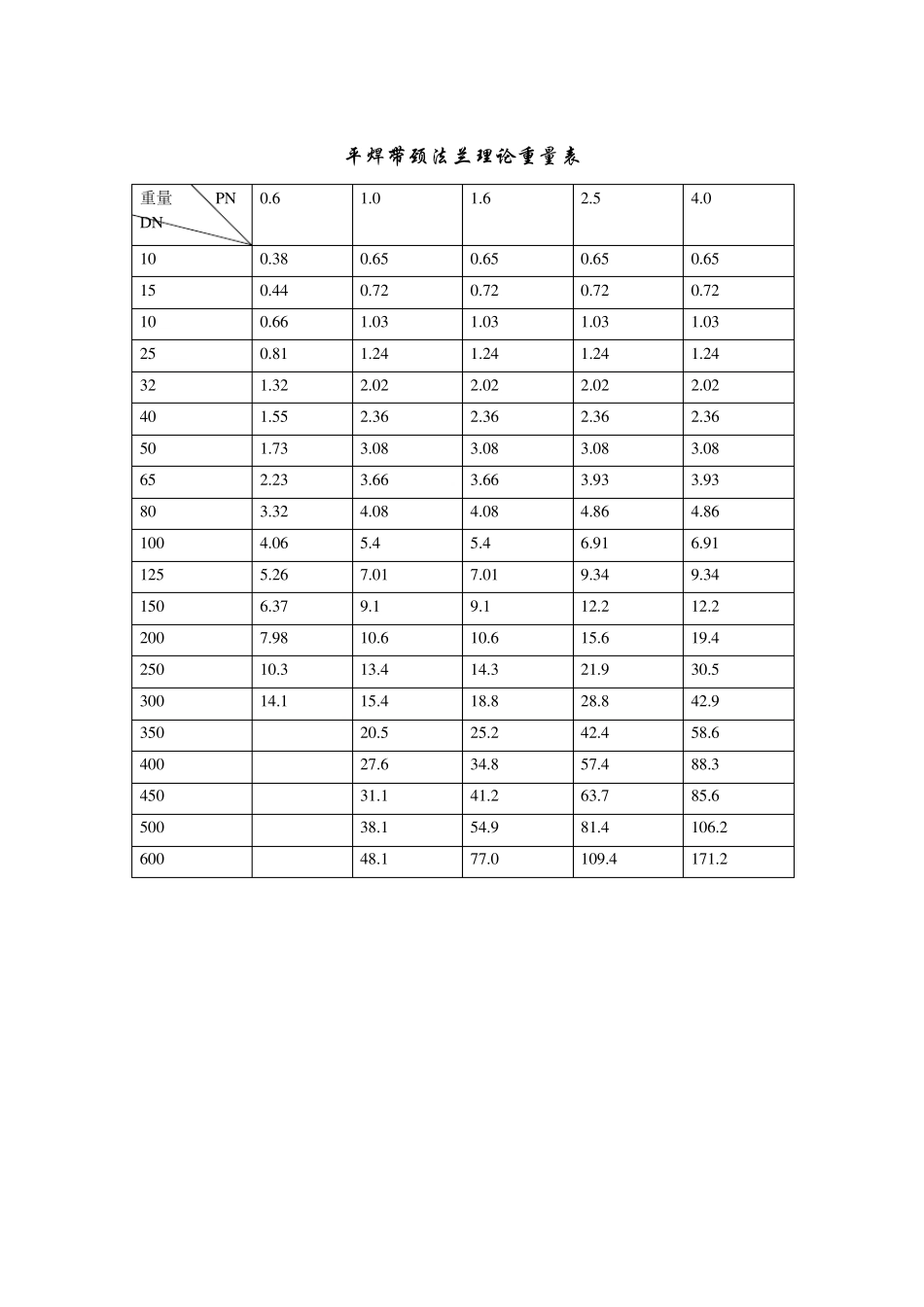

弯头重量计算公式_第3页
3/13
弯头重量计算公式 圆环体积=2X3.14X3.14(r^2)R r--圆环圆半径 R--圆环回转半径 中空管圆环体积=2X3.14X3.14((r^2)-(r'^2))R r'--圆环内圆半径 90,60,45 度的弯头(肘管)体积分别是对应中空管圆环体积的1/4、1/6、1/8。 钢的密度工程上计算重量时按7.85 公斤/立方分米,密度X 体积=重量(质量)。 1、180°弯头按表 2 倍计算,45°按1/2 计算; 2、R1.0DN 弯头重量按表 2/3 计算; 3、表中未列出壁厚的重量,可取与之相近的两个重量计算平均值; 4、90°弯头计算公式; 0.0387*S(D-S)R/1000 式中 S=壁厚 mm D=外径mm R=弯曲半径mm 法兰成品理论重量算法: (外径*外径-内径*内径-螺栓孔径*螺栓孔径*螺栓孔数)*厚度*0.616*0.00001=法兰加工好的成品理论重量. 一般的国内用的法兰对精密度要求不是很高的.用普通车床加工出来的法兰正负会有一点差.和这个法兰的实际重量要差一点.所以我们称之为理论重量.一般国内都是用理论重量来衡量法兰的标准 平焊法兰理论重量表 重量 PN DN 0.25 0.6 1.0 1.6 2.5 10 0.36 0.36 0.61 0.61 0.61 15 0.41 0.41 0.68 0.68 0.68 20 0.6 0.6 0.94 0.94 0.94 25 0.73 0.73 1.12 1.12 1.12 32 1.19 1.19 1.86 1.86 1.86 40 1.38 1.38 2.12 2.12 2.12 50 1.51 1.51 2.77 2.77 2.77 65 1.85 1.85 3.31 3.31 3.46 80 2.94 2.94 3.59 3.59 4.31 100 3.41 3.41 4.57 4.57 6.29 125 4.53 4.53 5.65 5.65 8.5 150 5.14 5.14 7.61 7.61 10.8 200 6.85 6.85 9.24 9.69 14.2 250 8.96 8.96 11.9 13.8 20.2 300 11.9 11.9 14.6 18.9 26.5 350 14.3 14.3 18.9 24.7 37.6 400 17.1 17.1 24.4 32.1 50.7 450 20.5 20.5 27.9 40.5 57.8 500 23.7 23.7 34.9 57.6 76.2 600 33.7 33.7 48.1 88.2 117.0 700 44.2 49.1 800 58.6 67.8 900 69.1 82.9 1000 79.4 98.3 1200 98.6 163.1 1400 124.4 244.1 1600 166.8 309.0 1800 197.5 408.0 2000 234.6 538.0 平焊带颈法兰理论重量表 重量 PN DN 0.6 1.0 1.6 2.5 4.0 10 0.38 0.65 0.65 0.65 0.65 15 0.44 0.72 0.72 0.72 0.72 10 0.66 1.03 1.03 1.03 1.03 25 0.81 1.24 1.24 1.24 1.24 32 1.32 2.02 2.02 2.02 2.02 40 1.5...
