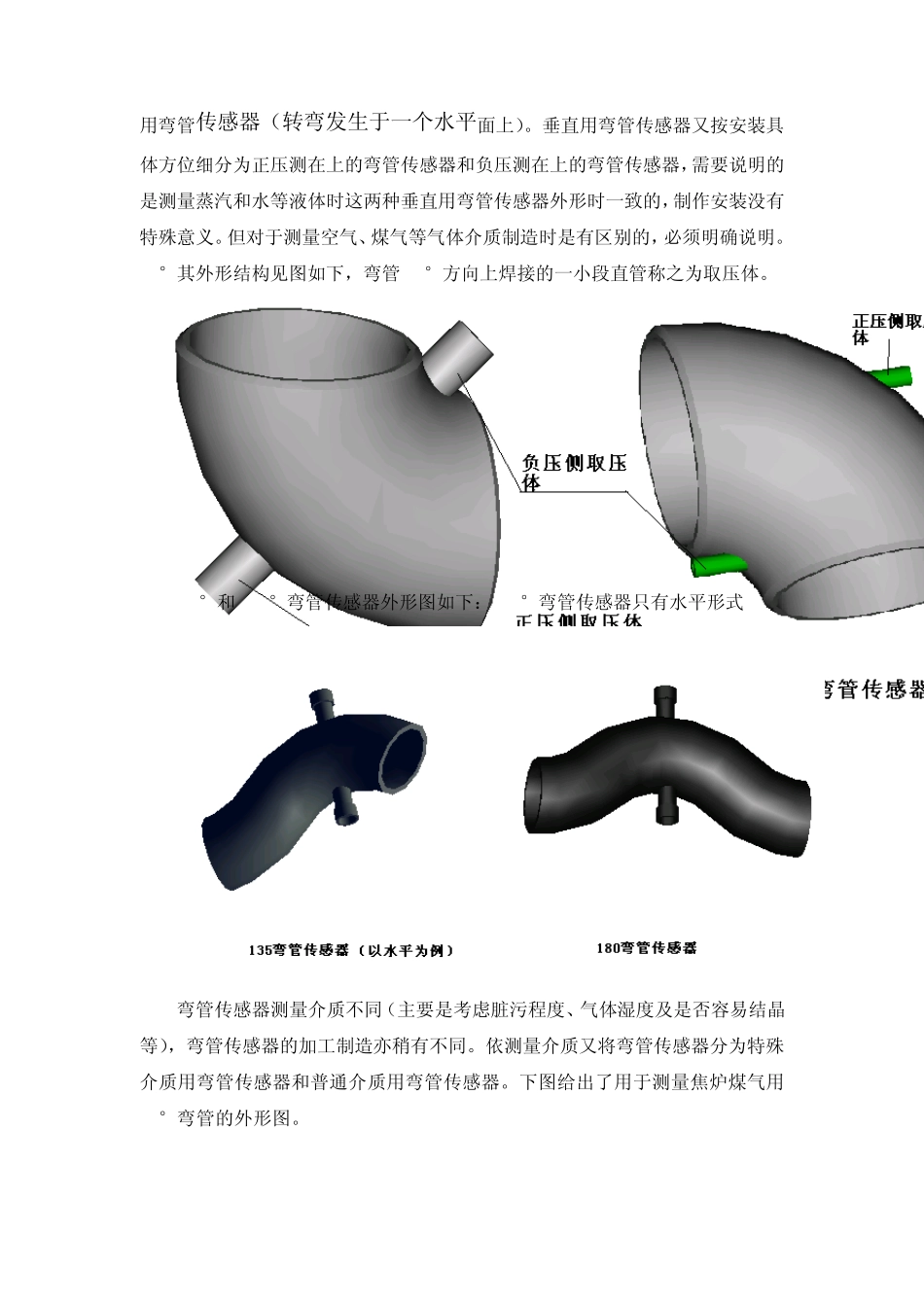

弯管流量计安装简要说明 一、 弯管流量计系统构成 弯管流量计属于差压式流量计的一种,其系统构成如下图(以90°弯管传感器为例):其中弯管传感器、差压变送器是系统必不可少的部分。压力变送器、温度组件(可以是 Pt100铂电阻或其和温度变送器的组合)可根据测量介质、工况条件和实际生产要求而相应取舍。 二、 弯管传感器的分类和结构示意图 弯管传感器依靠流体的离心惯性力来测量流量的,90°和 135°弯管传感器是安装在工艺管道的转弯处,替换原有的弯头,。90°和 135°弯管传感器依转弯所形成平面的不同分成垂直用弯管传感器(转弯发生于一个铅垂面上)和水平用弯管传感器(转弯发生于一个水平面上)。垂直用弯管传感器又按安装具体方位细分为正压测在上的弯管传感器和负压测在上的弯管传感器,需要说明的是测量蒸汽和水等液体时这两种垂直用弯管传感器外形时一致的,制作安装没有特殊意义。但对于测量空气、煤气等气体介质制造时是有区别的,必须明确说明。90°其外形结构见图如下,弯管45°方向上焊接的一小段直管称之为取压体。 135°和180°弯管传感器外形图如下:180°弯管传感器只有水平形式 弯管传感器测量介质不同(主要是考虑脏污程度、气体湿度及是否容易结晶等),弯管传感器的加工制造亦稍有不同。依测量介质又将弯管传感器分为特殊介质用弯管传感器和普通介质用弯管传感器。下图给出了用于测量焦炉煤气用90°弯管的外形图。 无论哪一种弯管传感器,弯管弧长大的一方为正压侧,接差压变送器的正压室(差压变送器说明书中有详细介绍和标注)。 事实上,弯管传感器采用焊接法安装在测量管道的九十度转弯处,其空间安装状态原则上可以是任意的,也就是说弯管传感器在安装时没有严格的方位或方向要求。 三、 弯管流量计系统的附件 弯管流量计属于差压式流量计,附件大都和孔板等差压流量计相同(如用温、压密度补偿用的温度组件和压力变送器,仪表管用的针型阀门等),但有些附件是弯管流量计所独有的,这和弯管流量计的低差压、免维护特点是紧密联系在一起的。如用于蒸汽计量平衡液位用的盘式冷凝器,测量脏污介质防堵用的旋塞三通阀门。见下图 四、 弯管流量计的安装 1、 弯管传感器、盘式冷凝器、三通旋塞阀的安装  90°弯管传感器的弯径比固定在 1.5D(弯管内径 D),如替换处原弯头采用的为 1.5D弯头,一般情况将原弯头顺焊口切掉即可正常安装。如替换处不是 1.5D弯头,应补足安装空间(小于 1.5D...
