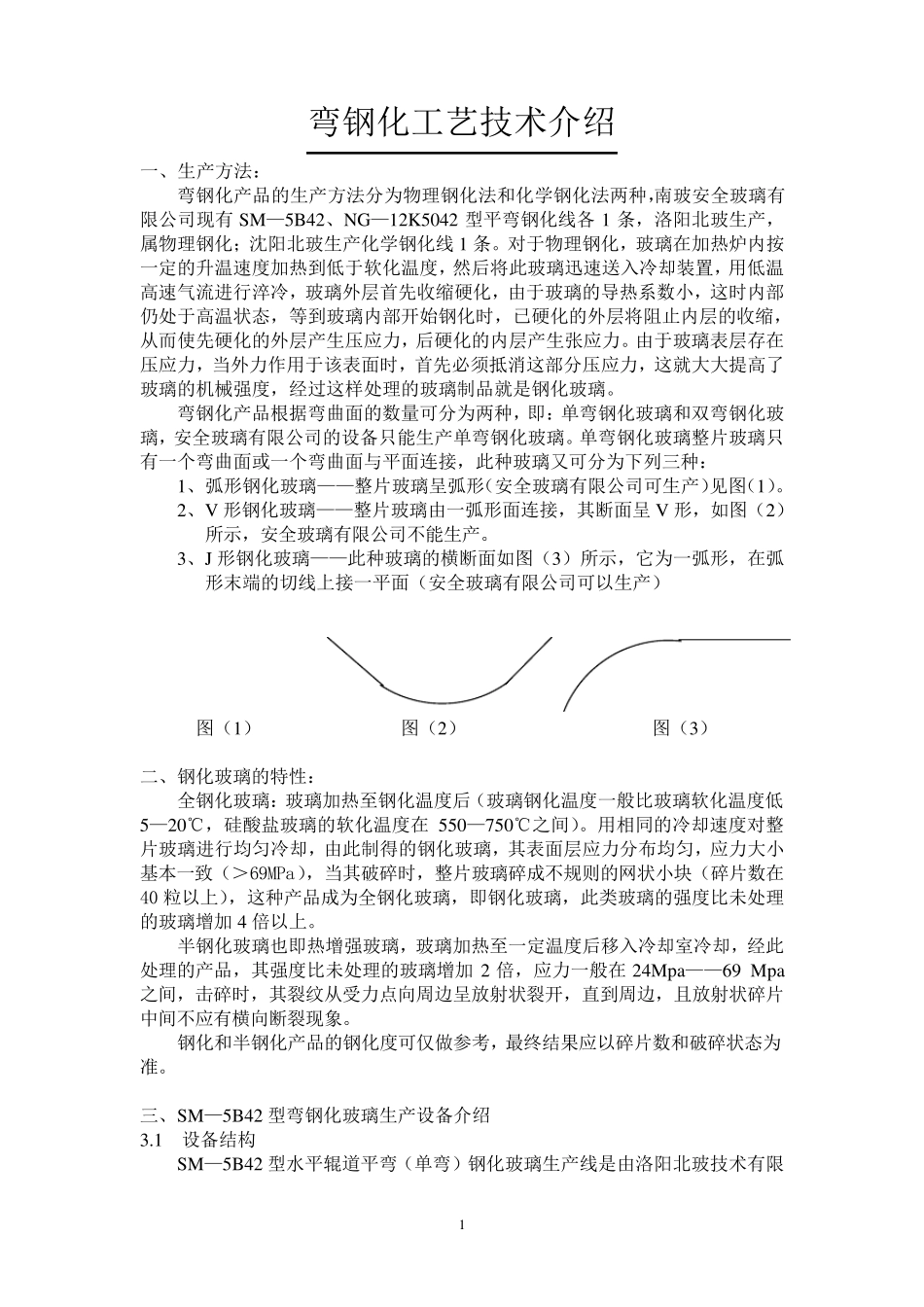

1 弯钢化工艺技术介绍 一、生产方法： 弯钢化产品的生产方法分为物理钢化法和化学钢化法两种，南玻安全玻璃有限公司现有SM—5B42、NG—12K5042 型平弯钢化线各 1 条，洛阳北玻生产，属物理钢化；沈阳北玻生产化学钢化线 1 条。对于物理钢化，玻璃在加热炉内按一定的升温速度加热到低于软化温度，然后将此玻璃迅速送入冷却装置，用低温高速气流进行淬冷，玻璃外层首先收缩硬化，由于玻璃的导热系数小，这时内部仍处于高温状态，等到玻璃内部开始钢化时，已硬化的外层将阻止内层的收缩，从而使先硬化的外层产生压应力，后硬化的内层产生张应力。由于玻璃表层存在压应力，当外力作用于该表面时，首先必须抵消这部分压应力，这就大大提高了玻璃的机械强度，经过这样处理的玻璃制品就是钢化玻璃。 弯钢化产品根据弯曲面的数量可分为两种，即：单弯钢化玻璃和双弯钢化玻璃，安全玻璃有限公司的设备只能生产单弯钢化玻璃。单弯钢化玻璃整片玻璃只有一个弯曲面或一个弯曲面与平面连接，此种玻璃又可分为下列三种： 1、弧形钢化玻璃——整片玻璃呈弧形（安全玻璃有限公司可生产）见图（1）。 2、V 形钢化玻璃——整片玻璃由一弧形面连接，其断面呈 V 形，如图（2）所示，安全玻璃有限公司不能生产。 3、J 形钢化玻璃——此种玻璃的横断面如图（3）所示，它为一弧形，在弧形末端的切线上接一平面（安全玻璃有限公司可以生产） 图（1） 图（2） 图（3） 二、钢化玻璃的特性： 全钢化玻璃：玻璃加热至钢化温度后（玻璃钢化温度一般比玻璃软化温度低5—20℃，硅酸盐玻璃的软化温度在 550—750℃之间）。用相同的冷却速度对整片玻璃进行均匀冷却，由此制得的钢化玻璃，其表面层应力分布均匀，应力大小基本一致（＞69MPa），当其破碎时，整片玻璃碎成不规则的网状小块（碎片数在40 粒以上），这种产品成为全钢化玻璃，即钢化玻璃，此类玻璃的强度比未处理的玻璃增加 4 倍以上。 半钢化玻璃也即热增强玻璃，玻璃加热至一定温度后移入冷却室冷却，经此处理的产品，其强度比未处理的玻璃增加 2 倍，应力一般在 24Mpa——69 Mpa之间，击碎时，其裂纹从受力点向周边呈放射状裂开，直到周边，且放射状碎片中间不应有横向断裂现象。 钢化和半钢化产品的钢化度可仅做参考，最终结果应以碎片数和破碎状态为准。 三、SM—5B42 型弯钢化玻璃生产设备介绍 3.1 设备结构 SM—5B42 型水平辊道平弯（单弯）钢化玻璃生产线是由洛阳北玻技术有...
