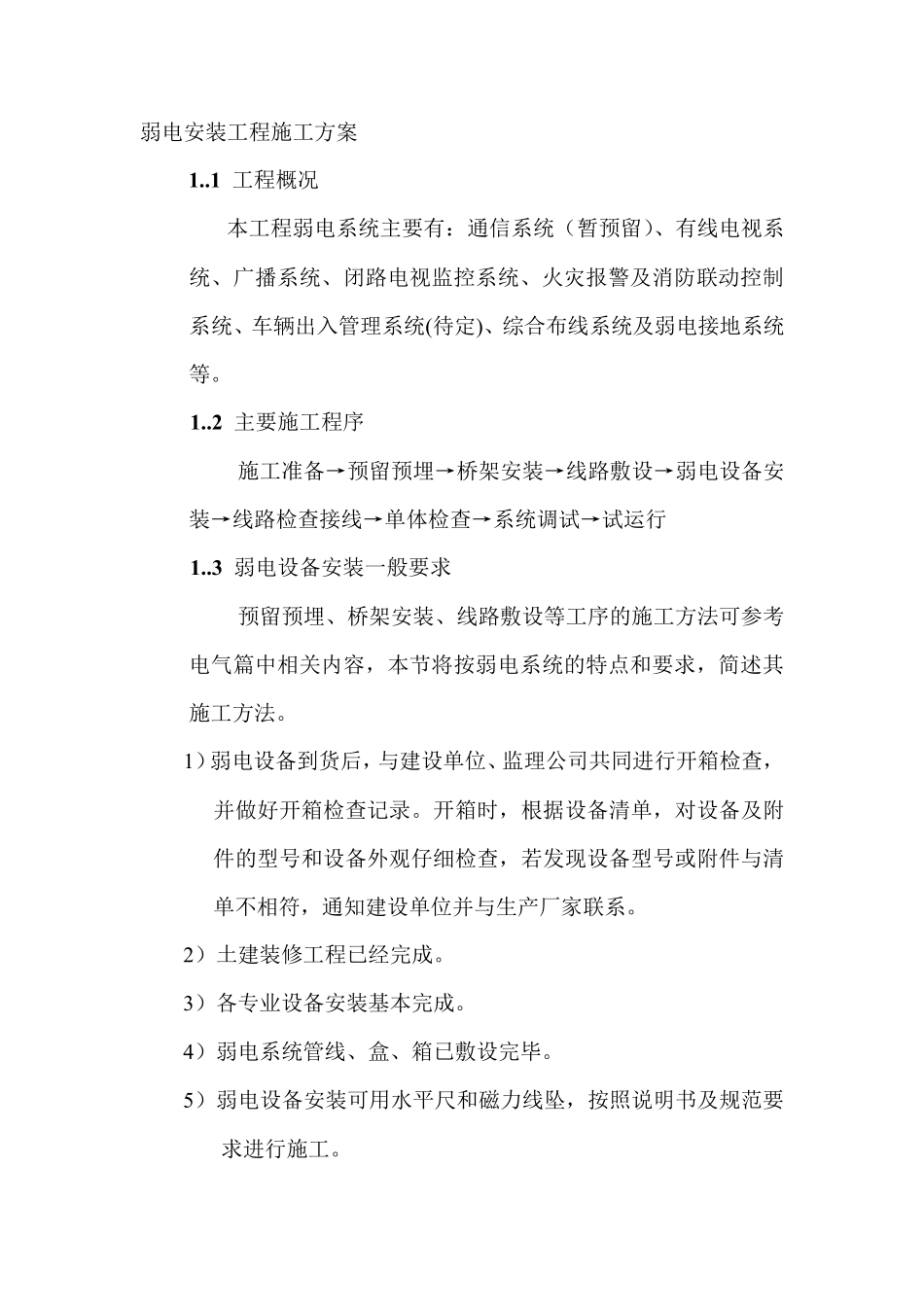

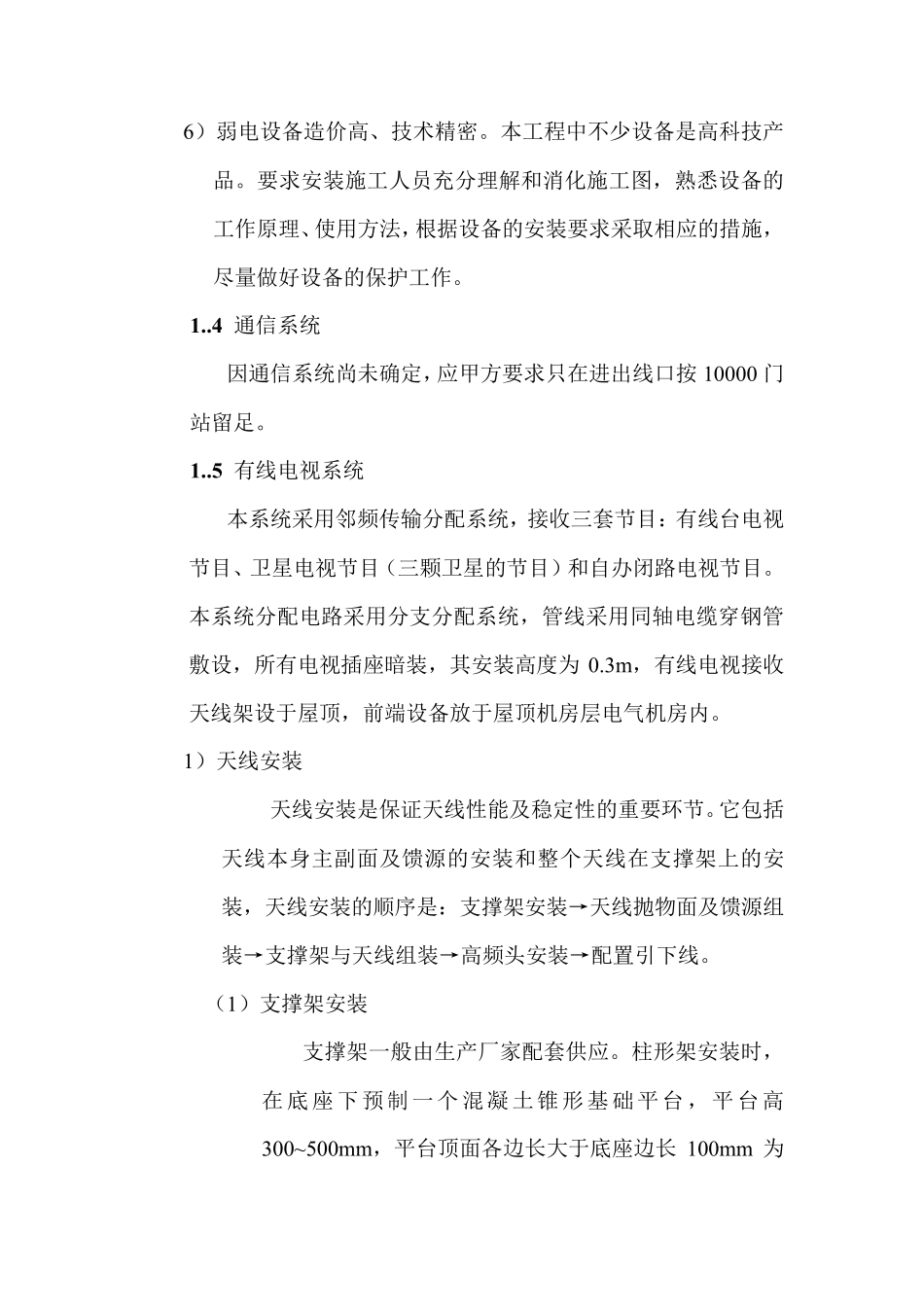

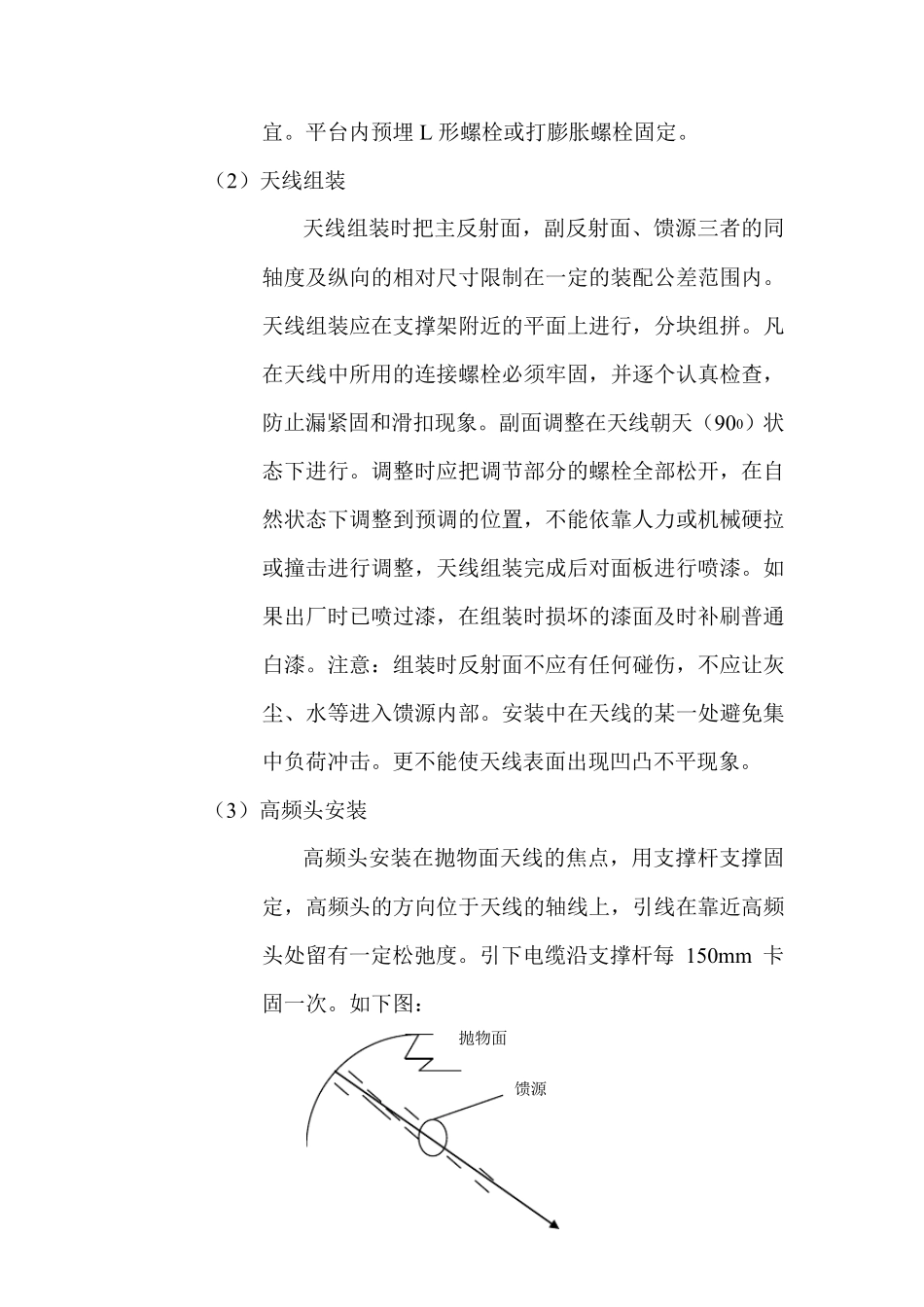

弱电安装工程施工方案 1..1 工程概况 本工程弱电系统主要有：通信系统（暂预留）、有线电视系统、广播系统、闭路电视监控系统、火灾报警及消防联动控制系统、车辆出入管理系统(待定)、综合布线系统及弱电接地系统等。 1..2 主要施工程序 施工准备→预留预埋→桥架安装→线路敷设→弱电设备安装→线路检查接线→单体检查→系统调试→试运行 1..3 弱电设备安装一般要求 预留预埋、桥架安装、线路敷设等工序的施工方法可参考电气篇中相关内容，本节将按弱电系统的特点和要求，简述其施工方法。 1）弱电设备到货后，与建设单位、监理公司共同进行开箱检查，并做好开箱检查记录。开箱时，根据设备清单，对设备及附件的型号和设备外观仔细检查，若发现设备型号或附件与清单不相符，通知建设单位并与生产厂家联系。 2）土建装修工程已经完成。 3）各专业设备安装基本完成。 4）弱电系统管线、盒、箱已敷设完毕。 5）弱电设备安装可用水平尺和磁力 线坠 ，按照 说 明 书 及规 范 要求进行施工。 6）弱电设备造价高、技术精密。本工程中不少设备是高科技产品。要求安装施工人员充分理解和消化施工图，熟悉设备的工作原理、使用方法，根据设备的安装要求采取相应的措施，尽量做好设备的保护工作。 1..4 通信系统 因通信系统尚未确定，应甲方要求只在进出线口按 10000 门站留足。 1..5 有线电视系统 本系统采用邻频传输分配系统，接收三套节目：有线台电视节目、卫星电视节目（三颗卫星的节目）和自办闭路电视节目。本系统分配电路采用分支分配系统，管线采用同轴电缆穿钢管敷设，所有电视插座暗装，其安装高度为 0.3m，有线电视接收天线架设于屋顶，前端设备放于屋顶机房层电气机房内。 1）天线安装 天线安装是保证天线性能及稳定性的重要环节。它包括天线本身主副面及馈源的安装和整个天线在支撑架上的安装，天线安装的顺序是：支撑架安装→天线抛物面及馈源组装→支撑架与天线组装→高频头安装→配置引下线。 （1）支撑架安装 支撑架一般由生产厂家配套供应。柱形架安装时，在 底座 下预 制一个混凝 土锥 形基础 平台 ，平 台高300~500mm，平台顶面各边长大于底座边长 100mm 为宜。平台内预埋L 形螺栓或打膨胀螺栓固定。 （2）天线组装 天线组装时把主反射面，副反射面、馈源三者的同轴度及纵向的相对尺寸限制在一定的装配公差范围内。天线组装应在支撑架附近的平面上进行，分块组拼。凡在天线中所用的连...
