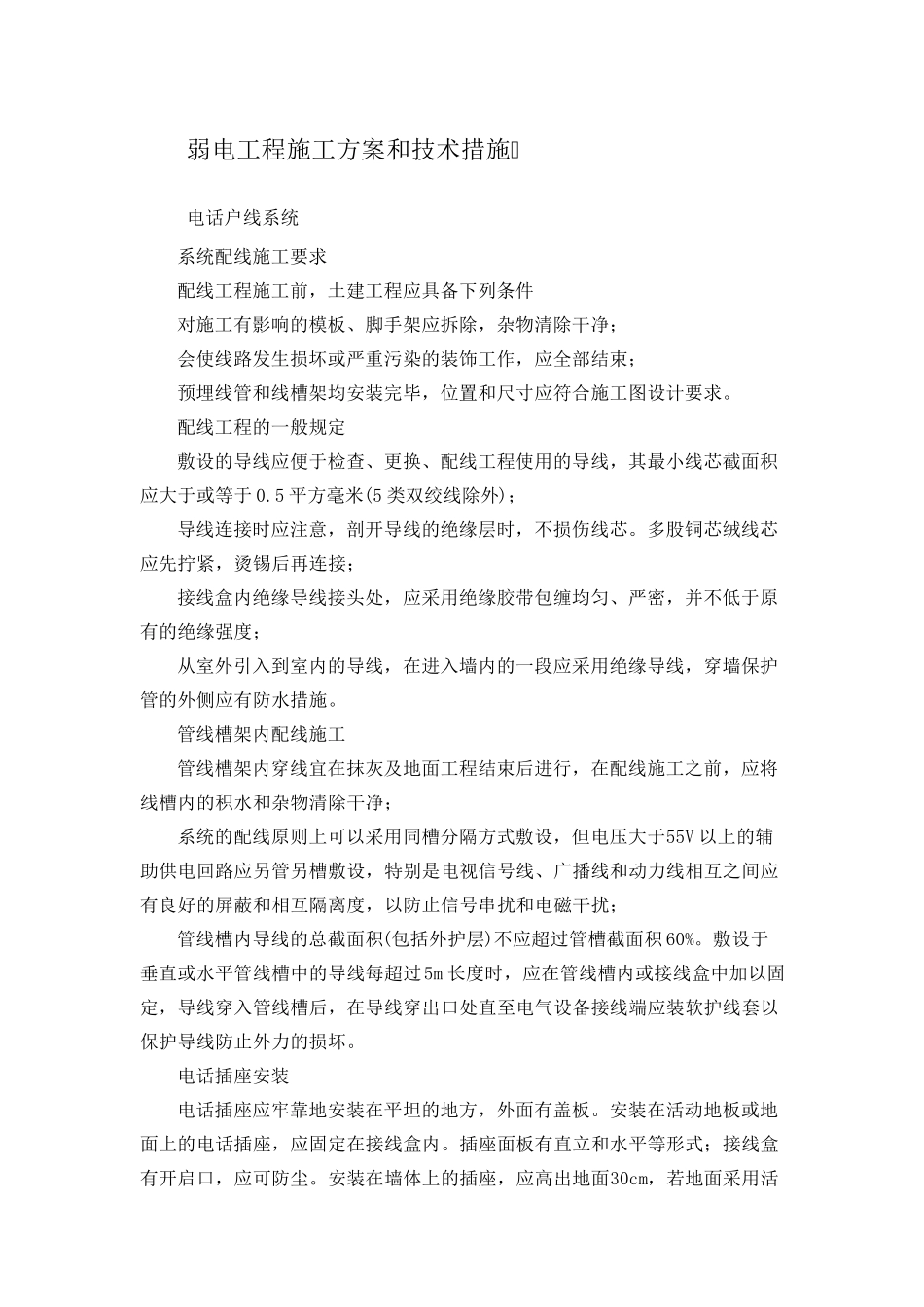

弱电工程施工方案和技术措施 电话户线系统 系统配线施工要求 配线工程施工前，土建工程应具备下列条件 对施工有影响的模板、脚手架应拆除，杂物清除干净； 会使线路发生损坏或严重污染的装饰工作，应全部结束； 预埋线管和线槽架均安装完毕，位置和尺寸应符合施工图设计要求。 配线工程的一般规定 敷设的导线应便于检查、更换、配线工程使用的导线，其最小线芯截面积应大于或等于 0.5 平方毫米(5 类双绞线除外)； 导线连接时应注意，剖开导线的绝缘层时，不损伤线芯。多股铜芯绒线芯应先拧紧，烫锡后再连接； 接线盒内绝缘导线接头处，应采用绝缘胶带包缠均匀、严密，并不低于原有的绝缘强度； 从室外引入到室内的导线，在进 入墙 内的一段 应采用绝缘导线，穿 墙 保 护管的外侧 应有防 水 措施。 管线槽架内配线施工 管线槽架内穿 线宜 在抹 灰 及 地 面工程结束后进 行 ，在配线施工之 前，应将线槽内的积水 和杂物清除干净； 系统的配线原则 上 可 以 采用同 槽分 隔 方式 敷设，但 电压 大于55V 以 上 的辅助 供 电回 路应另 管另 槽敷设，特 别 是 电视 信 号 线、广 播 线和动 力 线相 互 之 间 应有良 好 的屏 蔽 和相 互 隔 离 度，以 防 止 信 号 串 扰 和电磁 干扰 ； 管线槽内导线的总 截面积(包括 外护 层)不应超 过 管槽截面积 60%。敷设于垂 直 或水 平管线槽中 的导线每 超 过 5m 长 度时，应在管线槽内或接线盒中 加 以 固定，导线穿 入管线槽后，在导线穿 出 口 处直 至 电气 设备接线端 应装软 护 线套 以保 护 导线防 止 外力 的损坏。 电话插 座 安装 电话插 座 应牢 靠 地 安装在平坦 的地 方，外面有盖 板。安装在活 动 地 板或地面上 的电话插 座 ，应固 定在接线盒内。插 座 面板有直 立 和水 平等形 式 ；接线盒有开启 口 ，应可 防 尘 。安装在墙 体 上 的插 座 ，应高 出 地 面30cm，若 地 面采用活动地板时，应加上活动地板内净高尺寸。固定螺钉需拧紧，不应有松动现象。 电话分线盒的安装 电话分线盒明装在相应楼层的弱电井墙壁上，安装高度距地面为1.2 米。市话电缆按线序安装在分线盒里面的电缆接线柱上，室内电话线安装在分线盒外面的接线端子上。 信息网络系统 施工前的准备 在设备材料进场后必须进行现场检测验收，检查如下： 器材...
