弱电工程走线图安装说明

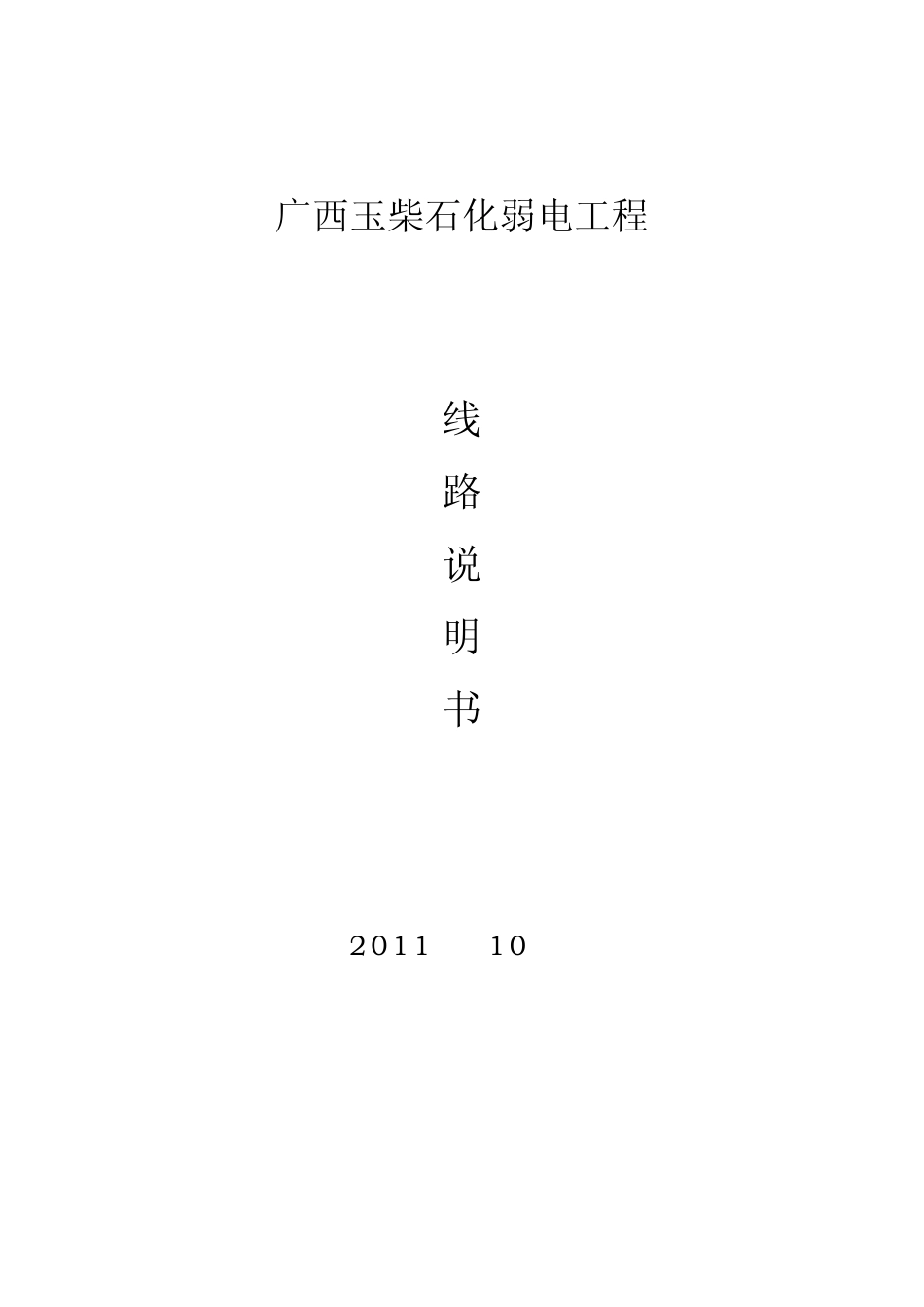

弱电工程走线图安装说明_第1页
1/7
弱电工程走线图安装说明_第2页
2/7

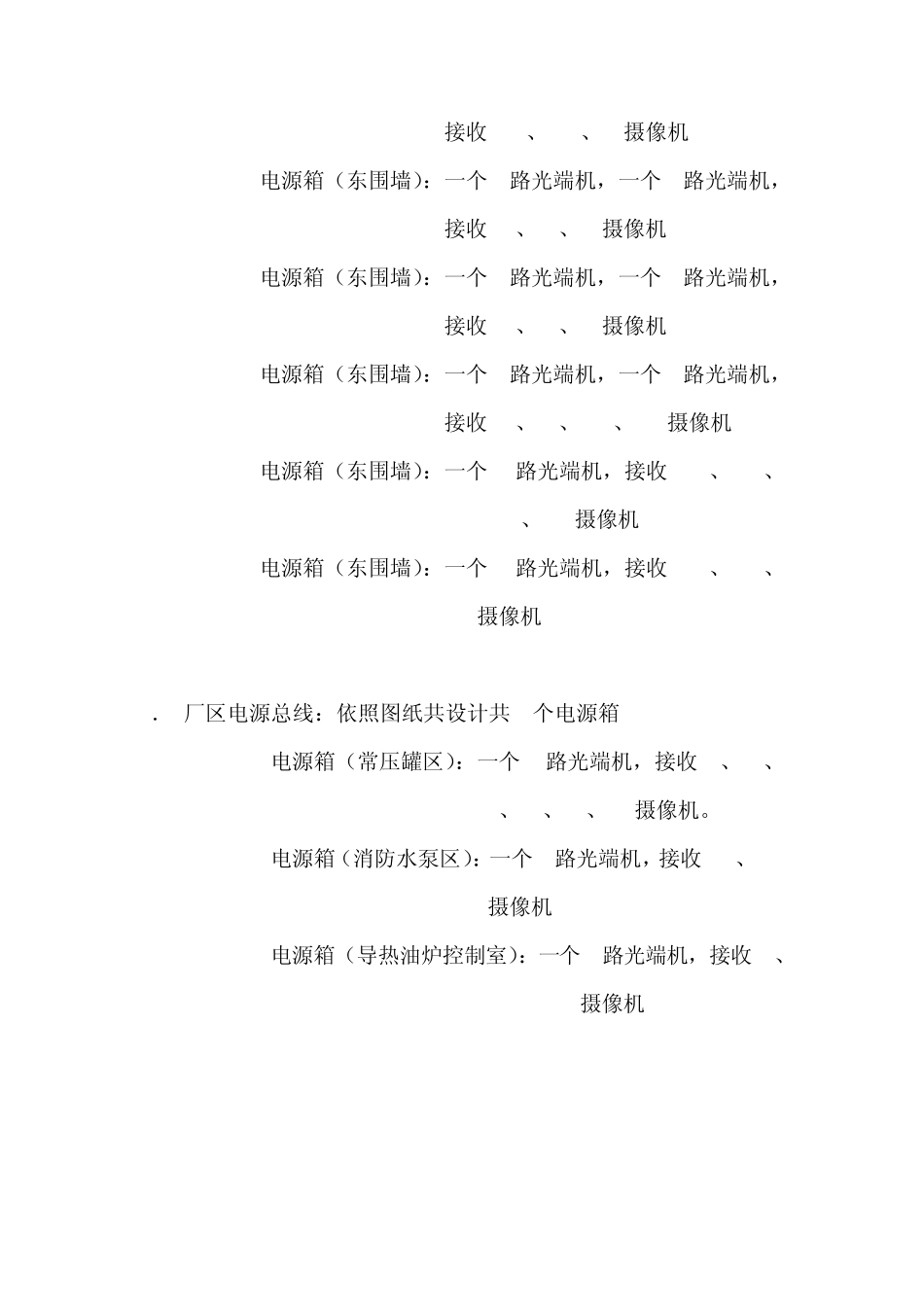

弱电工程走线图安装说明_第3页
3/7
广西玉柴石化弱电工程 线 路 说 明 书 2 0 1 1 年 1 0 月 一.主设备位置 主设备安装分别为总变配电室和综合楼一楼调度室,厂区内摄像机汇总到总配电房,围墙及厂前区汇总到综合楼一楼调度室。 二.摄像机及红外对射的安装 从综合楼出来每个防水箱敷设一根电缆和一根室外光纤,防水箱2~9 号每个放一台光端机,在综合楼一楼调度室汇合,摄像机及红外对射接入最近的光端机。厂区内从总配电室出来每个防水箱敷设一根电缆和一根室外光纤,#6 ,#7, #9, #10, #11, #12 摄像机直接接入总配电室,厂区内其他摄像机汇总到10~12 号防水箱,每个放一台光端机,在总变配电室汇合。 三.门禁安装 从综合楼一楼调度室直接走线到门禁室,直接接入调度室电脑,通过软件记录考勤状况。 四.总电源及光纤走线 1.厂前区电源总线: 依照图纸共设计共9个电源箱 1#厂前区总电源箱(5号变压器旁):通过5号变压器供电 2#电源箱(东围墙):一个4路光端机,接收17#、16#、28#、15#摄像机。 3#电源箱(东围墙):一个4路光端机,接收12#、13#、14#摄像机 4#电源箱(东围墙):一个4路光端机,一个4路光端机,接收11#、10#、9#摄像机 5#电源箱(东围墙):一个 4路光端机,一个 4路光端机,接收6#、7#、8#摄像机 6#电源箱(东围墙):一个 4路光端机,一个 4路光端机,接收3#、4#、5#摄像机 7#电源箱(东围墙):一个 4路光端机,一个 4路光端机,接收1#、2#、20#、21#摄像机 8#电源箱(东围墙):一个 8路光端机,接收18#、19#、22# 23#、28#摄像机 9#电源箱(东围墙):一个 4路光端机,接收24#、25#、26#摄像机 2. 厂区电源总线:依照图纸共设计共 3个电源箱 10#电源箱(常压罐区):一个 8路光端机,接收#1、#2、#3、#4、#5、QL摄像机。 11#电源箱(消防水泵区):一个 4路光端机,接收#14、#15摄像机 12#电源箱(导热油炉控制室):一个 4路光端机,接收#8、#13摄像机 五.摄像机具体布置: 1 . 厂前区摄像机具体分布: 1#~~6# 摄像机: 工厂西围墙,主要查看有无人员翻爬围墙。 7#~~10#摄像机: 工厂北围墙,主要查看有无人员翻爬围墙。 11#~~16#摄像机:工厂东围墙,主要查看有无人员翻爬围墙。17#~~19#摄像机:工厂南围墙,主要查看有无人员翻爬围墙。 20#摄像机: 卸油区一号门,主要查看人员及车辆出入情况。 21#摄像机: 地磅1,主要查看车辆情况。 22#摄像机: 地磅2,主要查看...
