弱电工程量计算

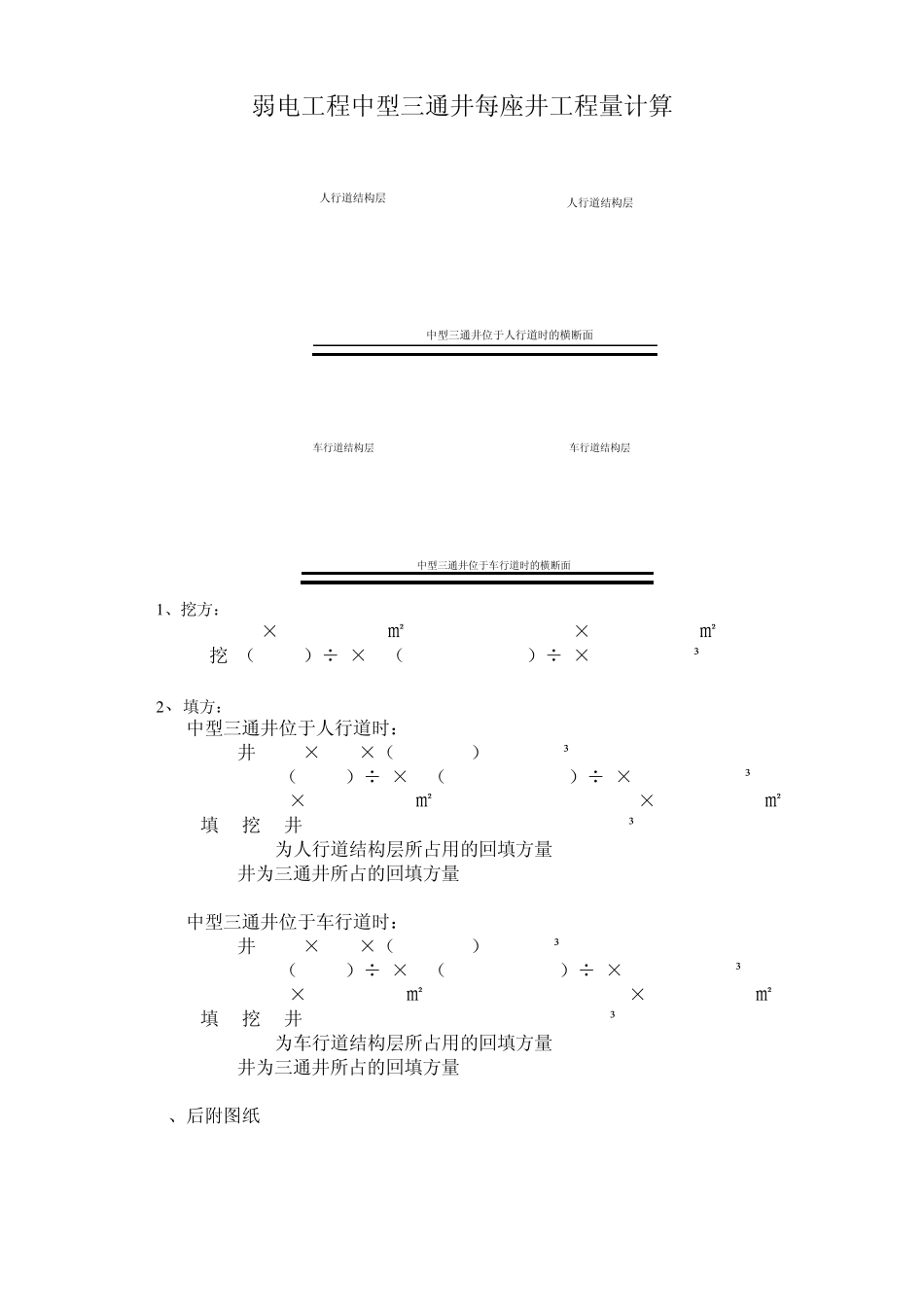

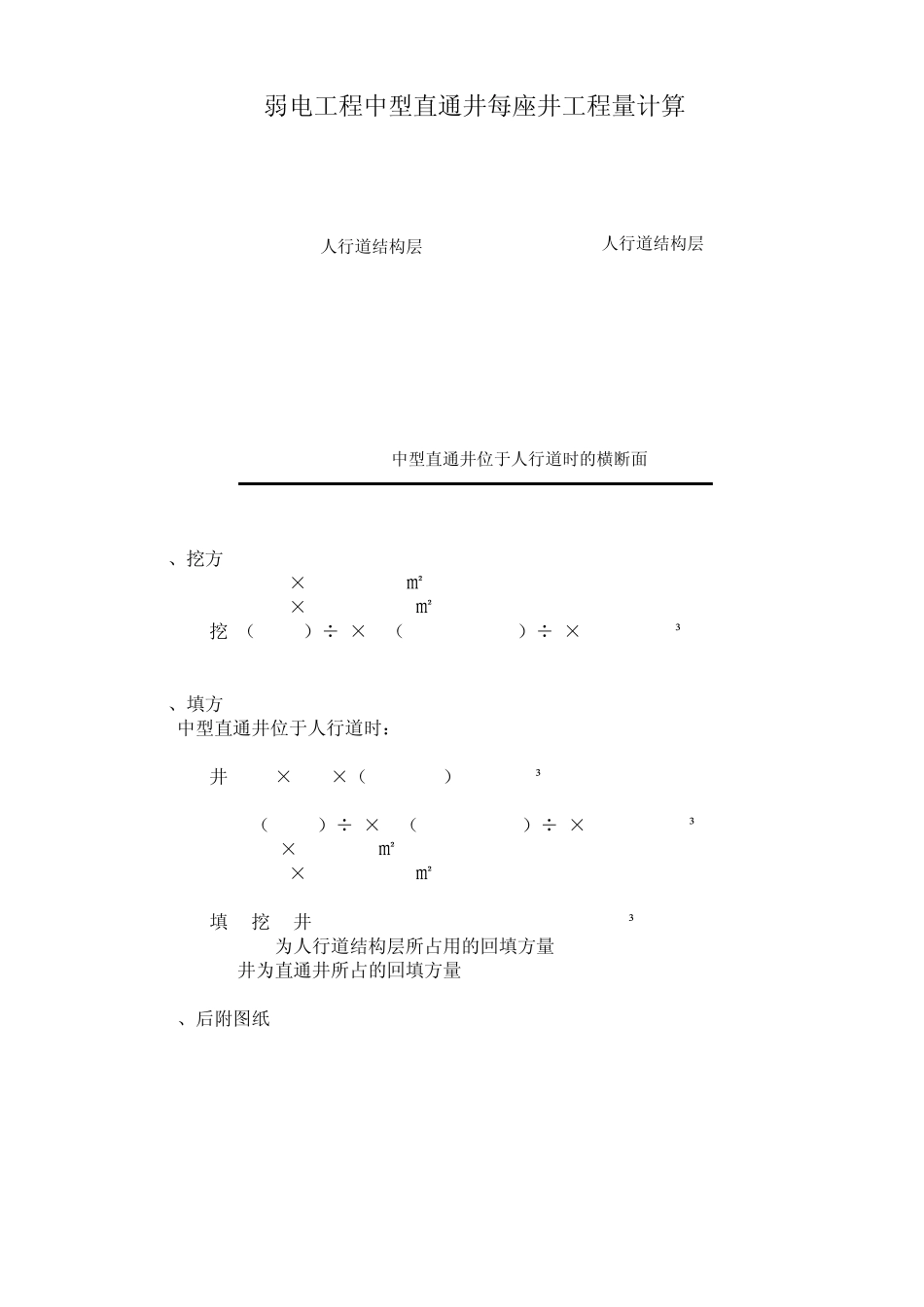

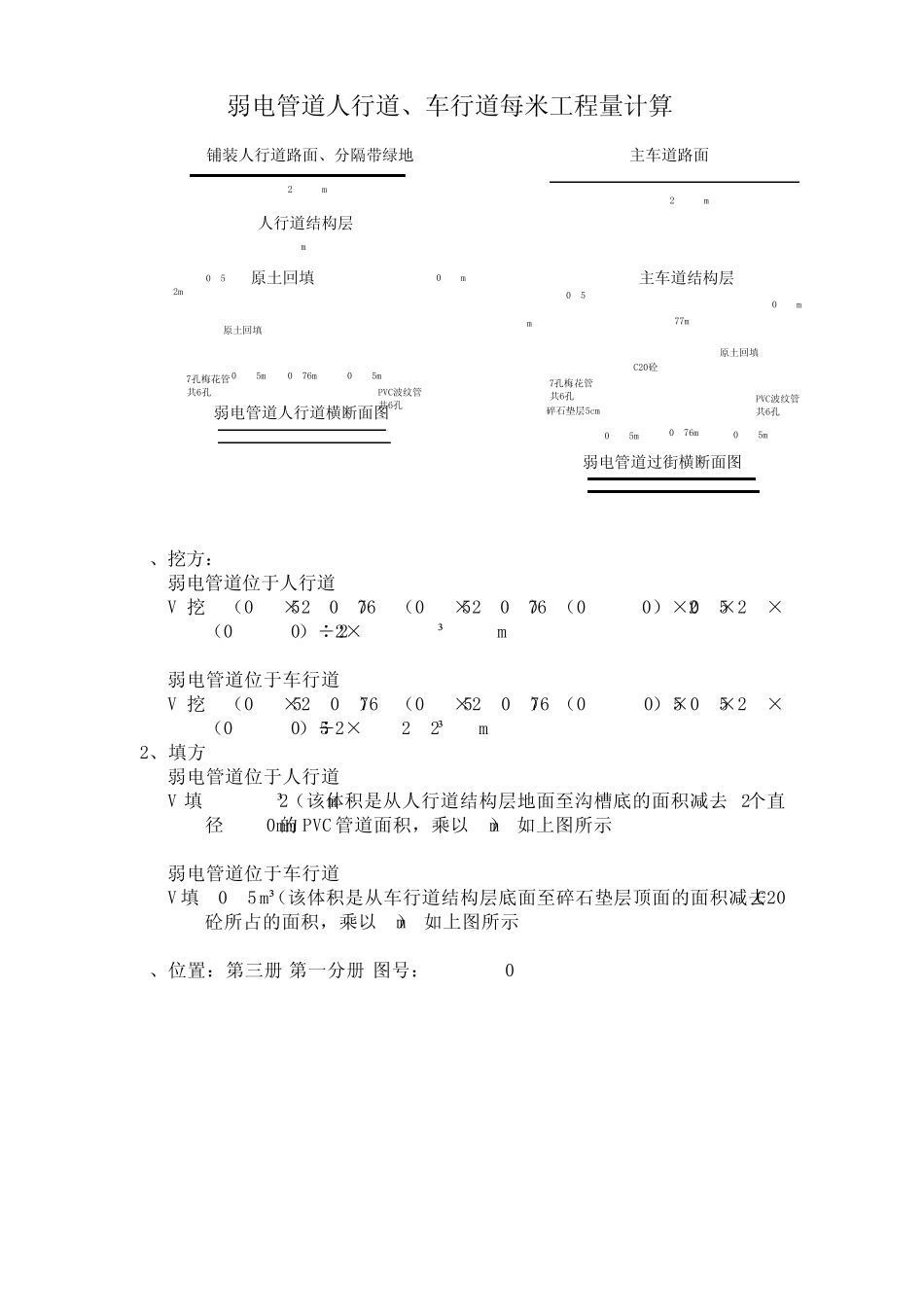

弱电管道人行道、车行道每米工程量计算 铺装人行道路面、分隔带绿地原土回填0.15m0.15m0.76m1.12m1:0.5原土回填PVC波纹管共6孔7孔梅花管共6孔0.8m弱电管道人行道横断面图主车道结构层原土回填C20砼1:0.5PVC波纹管共6孔7孔梅花管共6孔0.15m0.15m0.76m1.33m2.18m2.39m0.8m主车道路面弱电管道过街横断面图人行道结构层1.9m1.77m碎石垫层5cm 1、挖方： 弱电管道位于人行道 V 挖={（0.15×2+0.76）+[（0.15×2+0.76）+（0.8+0.32）×0.5×2]}×（0.8+0.32）÷2×1=1.814m³ 弱电管道位于车行道 V 挖={（0.15×2+0.76）+[（0.15×2+0.76）+（0.8+0.53）×0.5×2]}×（0.8+0.53）÷2×1=2.294m³ 2、填方: 弱电管道位于人行道 V 填=1.129 m³（该 体 积 是 从 人行道结构层地面至 沟 槽 底 的 面积 减 去 12个 直径 110mm的 PVC 管道面积 ， 乘 以 1m） 如 上 图所 示 弱电管道位于车行道 V 填=0.598 m³（该 体 积 是 从 车行道结构层底 面至 碎石垫层顶 面的 面积 减 去C20砼所 占 的 面积 ， 乘 以 1m） 如 上 图所 示 3、位置 ：第 三 册 第 一 分册 图号 ：RDG-01 弱电工程中型直通井每座井工程量计算 0.5m0.5m3.28m6.38m2.1m1:0.55.28m0.5m0.5m2.18m1:0.52.1m人行道结构层人行道结构层6.1m5.0m中型直通井位于人行道时的横断面 1、挖方 S1=4.28×3.18=13.61㎡ S2=6.38×5.28=33.686㎡ V挖=（S1+S2）÷2×H=（13.61+33.686）÷2×2.1=49.61m³ 2、填 方 中型直通井位于人行道时： V井=3.28×2.18×（2.1-0.28）=13.014m³ V0.28=（S1+S2）÷2×H=（30.5+33.686）÷2×0.28=8.986m³ S1=6.1×5.0=30.5㎡ S2=6.38×5.28=33.686㎡ V填 =V挖-V井-V0.28=49.61-8.986-13.014=27.610 m³ V0.28为 人行道结构层所 占 用 的回 填 方量 V井为 直通井所 占 的回 填 方量 3、后 附 图 纸 弱电工程中型三通井每座井工程量计算 7.94m4.64m2.3m5.89m2.59m1:0.51:0.50.5m0.5m0.5m0.5m人行道结构层人行道结构层7.66m5.61m中型三通井位于人行道时的横断面2.3m 7.94m4.64m2.3m5.89m2.59m1:0.51:0.50.5m0.5m0.5m0.5m车行道结构层7.32m5.28m中型三通井位于车行道时的横断面车行道结构层2.3m 1 、挖方： S1=5.64×3.59=20.248㎡ S2=7.94×5.89=46.767㎡ V挖=（S1+S2）÷2×H=（20.248+46.767）÷2×2.3=77.067m³ 2 、填 方： 中型三通井位于人行道...
