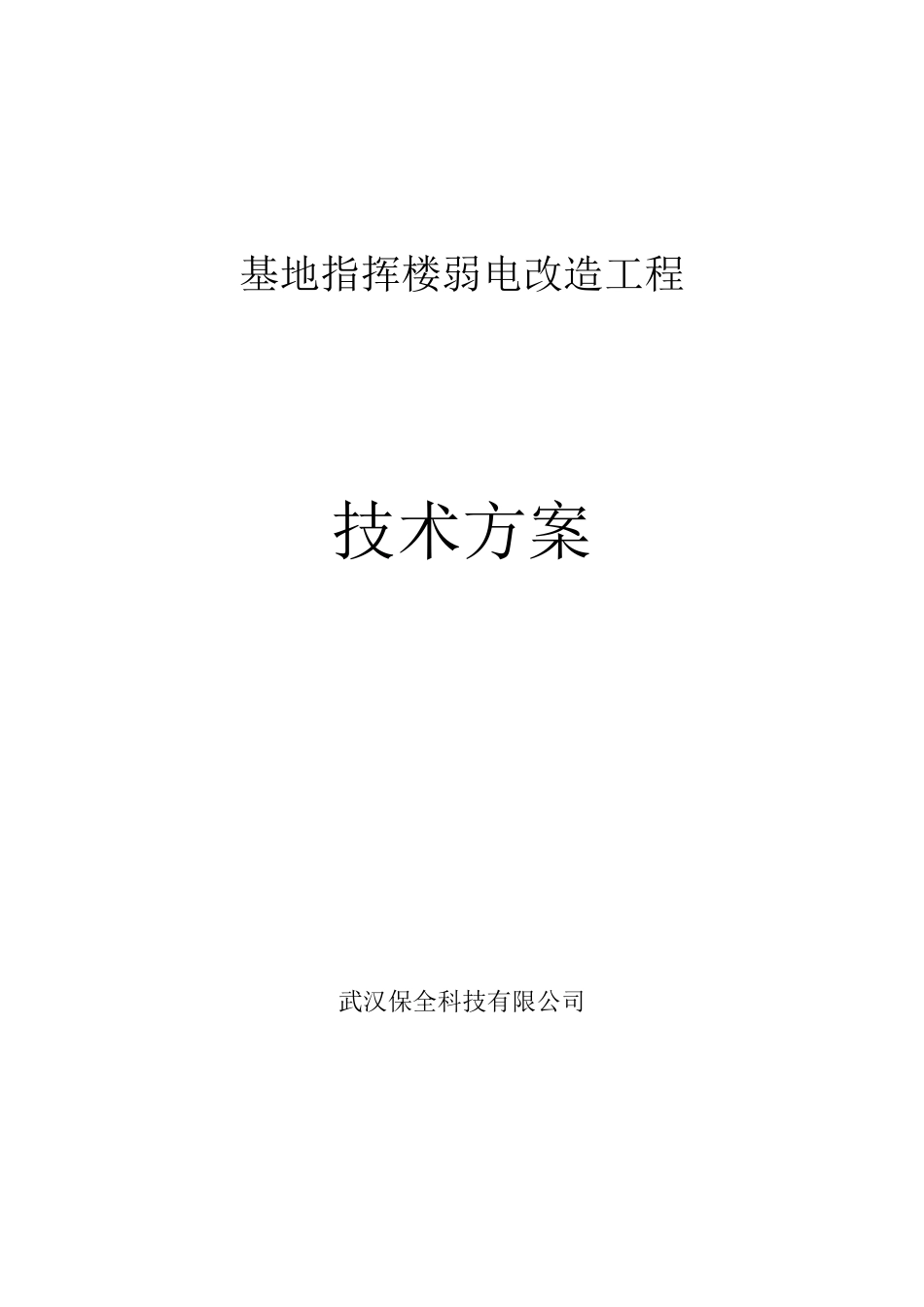

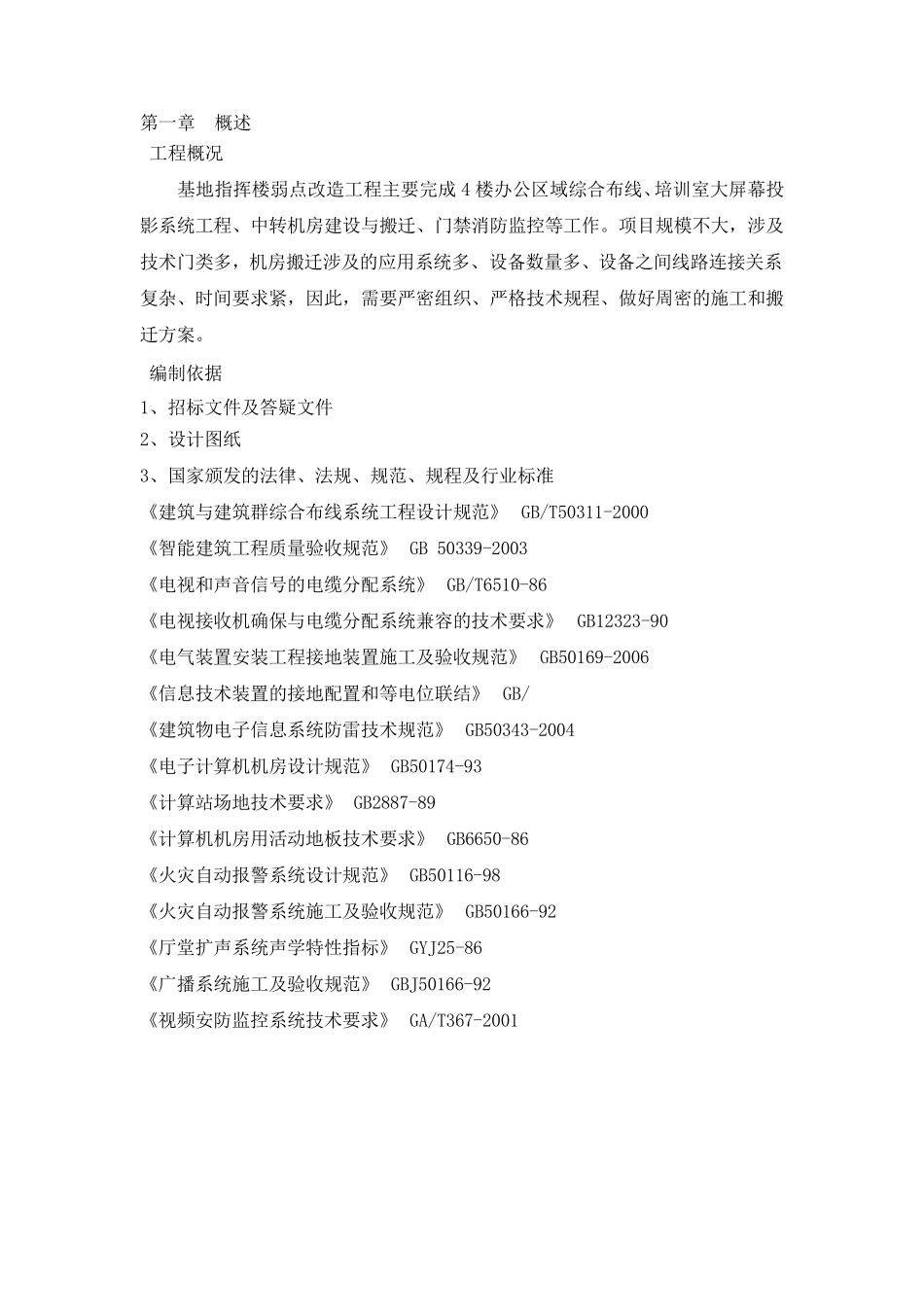

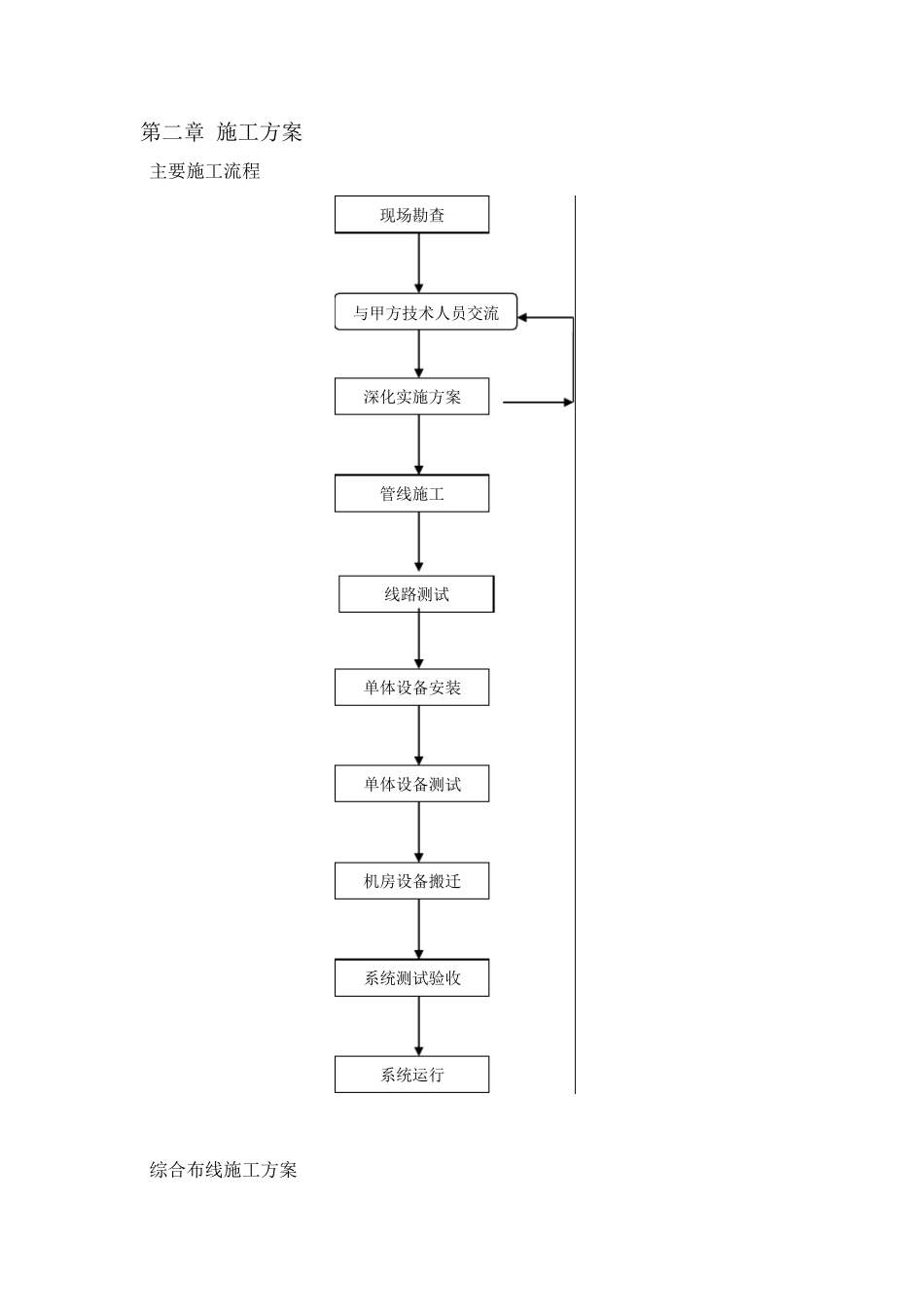

基地指挥楼弱电改造工程 技术方案 武汉保全科技有限公司 第一章 概述 工程概况 基地指挥楼弱点改造工程主要完成4 楼办公区域综合布线、培训室大屏幕投影系统工程、中转机房建设与搬迁、门禁消防监控等工作。项目规模不大，涉及技术门类多，机房搬迁涉及的应用系统多、设备数量多、设备之间线路连接关系复杂、时间要求紧，因此，需要严密组织、严格技术规程、做好周密的施工和搬迁方案。 编制依据 1、招标文件及答疑文件 2、设计图纸 3、国家颁发的法律、法规、规范、规程及行业标准 《建筑与建筑群综合布线系统工程设计规范》 GB/T50311-2000 《智能建筑工程质量验收规范》 GB 50339-2003 《电视和声音信号的电缆分配系统》 GB/T6510-86 《电视接收机确保与电缆分配系统兼容的技术要求》 GB12323-90 《电气装置安装工程接地装置施工及验收规范》 GB50169-2006 《信息技术装置的接地配置和等电位联结》 GB/ 《建筑物电子信息系统防雷技术规范》 GB50343-2004 《电子计算机机房设计规范》 GB50174-93 《计算站场 地技术要求》 GB2887-89 《计算机机房用活 动 地板 技术要求》 GB6650-86 《火 灾 自 动 报 警 系统设计规范》 GB50116-98 《火 灾 自 动 报 警 系统施工及验收规范》 GB50166-92 《厅 堂 扩 声系统声学 特 性 指标》 GYJ25-86 《广 播 系统施工及验收规范》 GBJ50166-92 《视频 安防监控系统技术要求》 GA/T367-2001 第二章 施工方案 主要施工流程 综合布线施工方案 现场勘查 与甲方技术人员交流 深化实施方案 管线施工 单体设备安装 单体设备测试 线路测试 系统运行 机房设备搬迁 系统测试验收 桥架及线管敷设 四楼各办公室网络信息汇集点位于培训室设备间，电话和有线电视汇集点位于四楼弱电间。因此在4 楼吊顶上安装150mmX100mm 金属桥架，连接4 楼各房间与弱电间。 线缆从桥架到各房间的分支线管采用阻燃硬质PVC16mm 线管，每管最多穿2根网线。 培训室设备间与吊顶内桥架之间采用垂直安装的桥架连接。弱电间从1 楼道4 楼采用垂直安装的桥架。 水平安装的吊顶内桥架采用膨胀螺栓、吊杆、桥架挂片的吊装方式安装，桥架安装平整牢固，距地面高度大于，桥架顶部距离 4 楼楼顶天花板大于30cm，桥架水平吊杆之间距离，在桥架结合部、转弯处要加装支撑吊杆。桥架直线段每隔 50m 应予留伸缩缝 20-30mm 在培训室设备间和弱电间两处线缆量...
