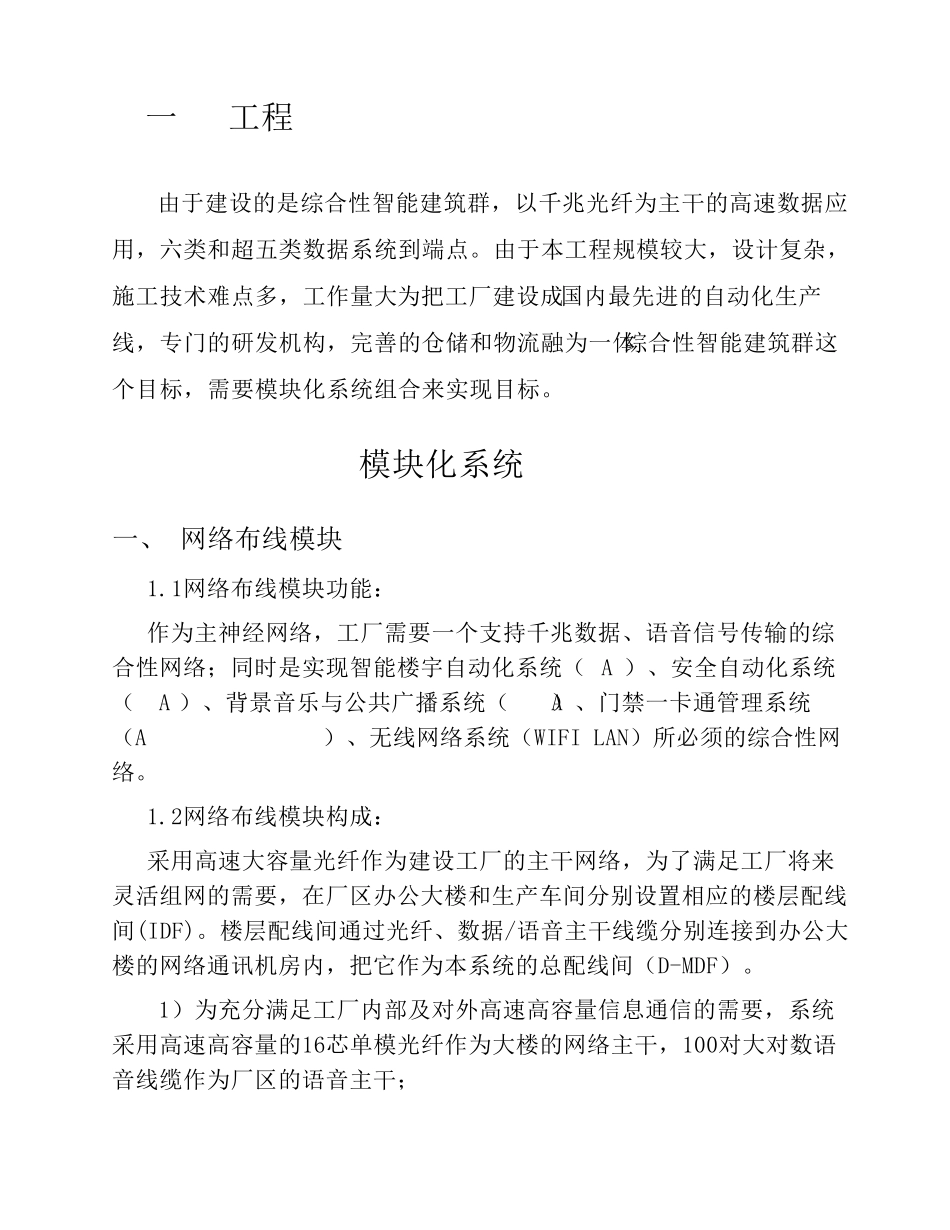

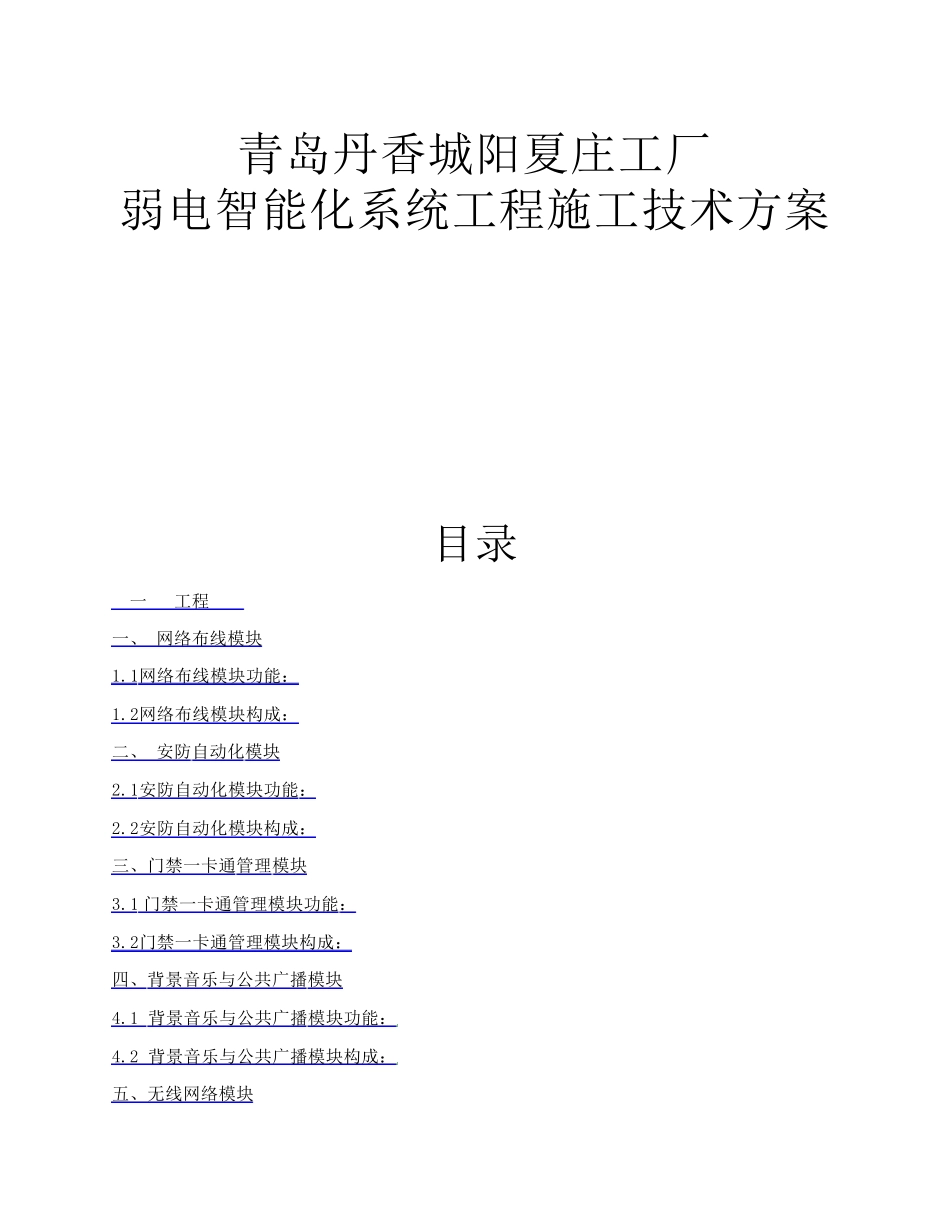

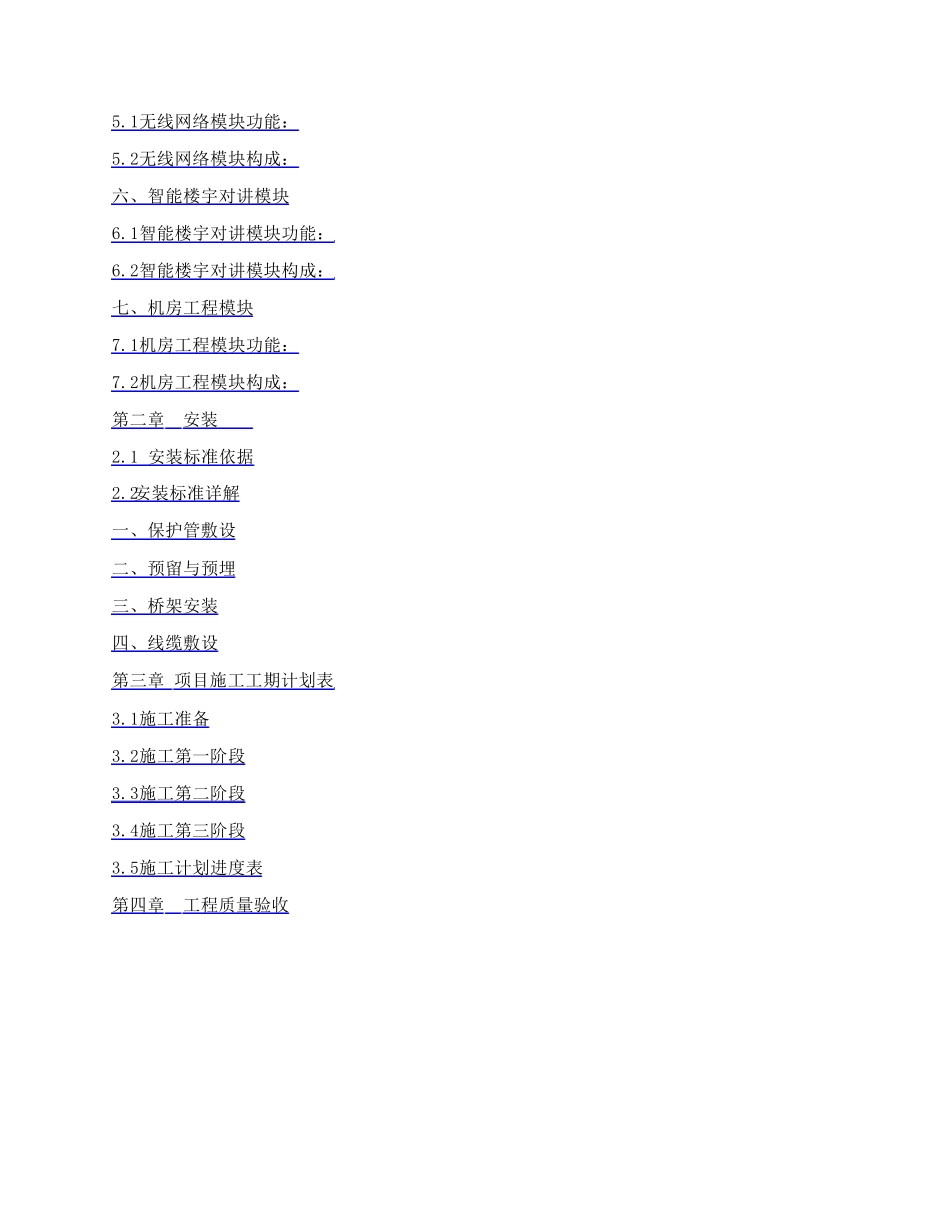

青岛丹香城阳夏庄工厂弱电智能化系统工程施工技术方案 目录第一章 工程概况一、 网络布线模块1.1网络布线模块功能：1.2网络布线模块构成：二、 安防自动化模块2.1安防自动化模块功能：2.2安防自动化模块构成：三、门禁一卡通管理模块3.1 门禁一卡通管理模块功能：3.2门禁一卡通管理模块构成：四、背景音乐与公共广播模块4.1 背景音乐与公共广播模块功能：4.2 背景音乐与公共广播模块构成：五、无线网络模块5.1无线网络模块功能：5.2无线网络模块构成：六、智能楼宇对讲模块6.1智能楼宇对讲模块功能：6.2智能楼宇对讲模块构成：七、机房工程模块7.1机房工程模块功能：7.2机房工程模块构成：第二章 安装规范2.1 安装标准依据2.2安装标准详解一、保护管敷设二、预留与预埋三、桥架安装四、线缆敷设第三章 项目施工工期计划表3.1施工准备3.2施工第一阶段3.3施工第二阶段3.4施工第三阶段3.5施工计划进度表第四章 工程质量验收第一章 工程概况 由于建设的是综合性智能建筑群，以千兆光纤为主干的高速数据应用，六类和超五类数据系统到端点。由于本工程规模较大，设计复杂，施工技术难点多，工作量大,为把工厂建设成国内最先进的自动化生产线，专门的研发机构，完善的仓储和物流融为一体综合性智能建筑群这个目标，需要模块化系统组合来实现目标。 模块化系统概述 一、 网络布线模块1.1网络布线模块功能：作为主神经网络，工厂需要一个支持千兆数据、语音信号传输的综合性网络；同时是实现智能楼宇自动化系统（BAS）、安全自动化系统（SAS）、背景音乐与公共广播系统（POA）、门禁一卡通管理系统（Access card system）、无线网络系统（WIFI LAN）所必须的综合性网络。1.2网络布线模块构成：采用高速大容量光纤作为建设工厂的主干网络，为了满足工厂将来灵活组网的需要，在厂区办公大楼和生产车间分别设置相应的楼层 配 线间(IDF)。楼层 配 线间通过 光纤、数据/语音主干线缆 分别连 接 到办公大楼的网络通讯 机房 内，把它 作为本系统的总 配 线间（D-MDF）。1）为充 分满足工厂内部 及 对 外 高速高容量信息 通信的需要，系统采用高速高容量的16芯 单 模光纤作为大楼的网络主干，100对 大对 数语音线缆 作为厂区的语音主干；2）厂区内大楼的垂直干线部分采用高速高容量的8芯多模光纤作为大楼的网络主干，100对和50对大对数语音线缆作为厂区的语音主干；3）大楼内水平线缆部分主要采用六类8芯非屏蔽双绞线和...
