弱电机房精密空调制冷量精确计算方法解析!!!

弱电机房精密空调制冷量精确计算方法解析!!!_第1页
1/8
弱电机房精密空调制冷量精确计算方法解析!!!_第2页
2/8
弱电机房精密空调制冷量精确计算方法解析!!!_第3页
3/8

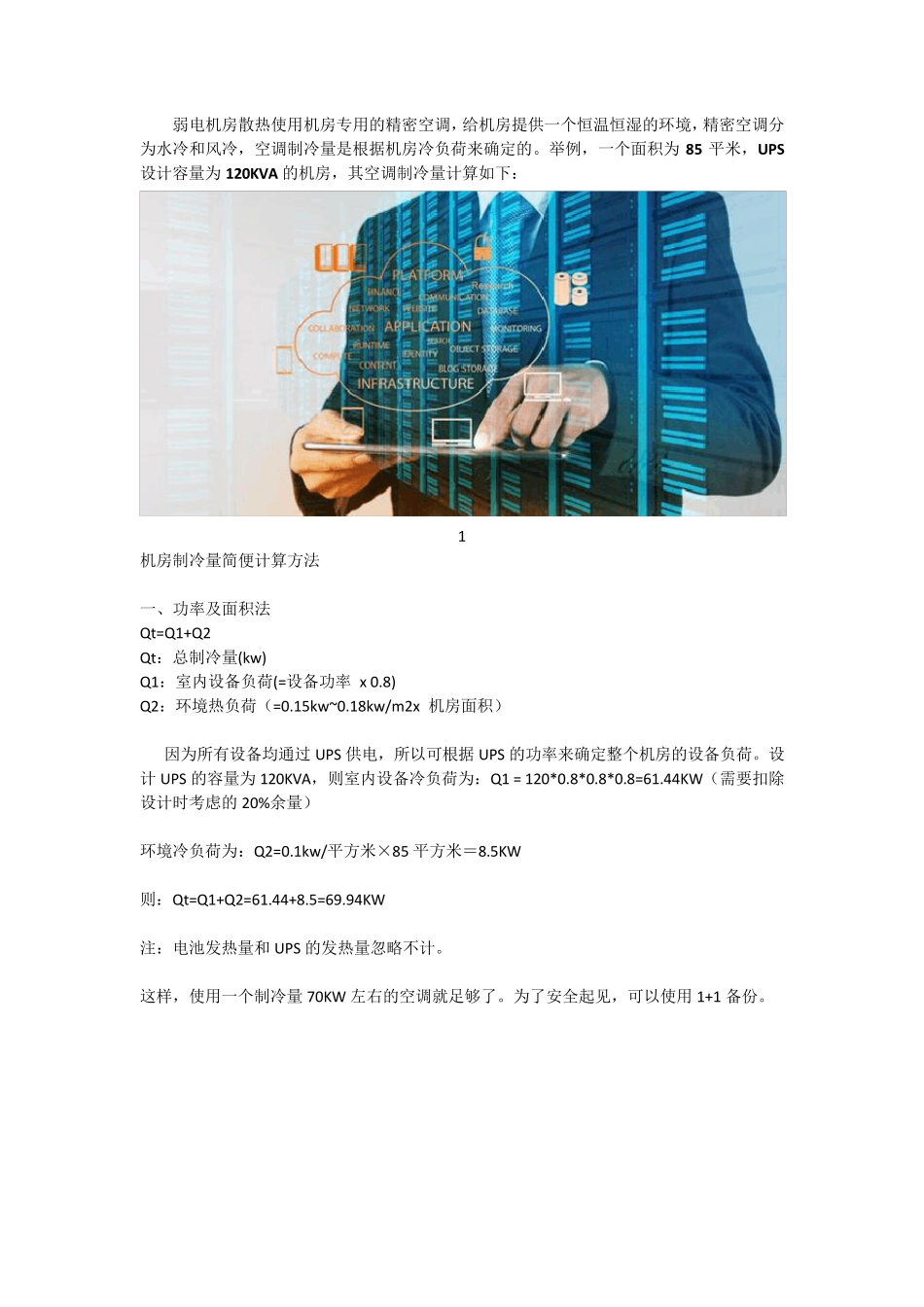

弱电机房散热使用机房专用的精密空调,给机房提供一个恒温恒湿的环境,精密空调分为水冷和风冷,空调制冷量是根据机房冷负荷来确定的。举例,一个面积为85 平米,UPS设计容量为120KVA 的机房,其空调制冷量计算如下: 1 机房制冷量简便计算方法 一、功率及面积法 Qt=Q1+Q2 Qt:总制冷量(kw) Q1:室内设备负荷(=设备功率 x 0.8) Q2:环境热负荷(=0.15kw~0.18kw/m2x 机房面积) 因为所有设备均通过UPS 供电,所以可根据UPS 的功率来确定整个机房的设备负荷。设计UPS 的容量为120KVA,则室内设备冷负荷为:Q1 = 120*0.8*0.8*0.8=61.44KW(需要扣除设计时考虑的20%余量) 环境冷负荷为:Q2=0.1kw/平方米×85 平方米=8.5KW 则:Qt=Q1+Q2=61.44+8.5=69.94KW 注:电池发热量和UPS 的发热量忽略不计。 这样,使用一个制冷量70KW 左右的空调就足够了。为了安全起见,可以使用1+1 备份。 2 二、面积法(当只知道面积时) Qt=S x p Qt:总制冷量(kw) S:机房面积(m²) P:冷量估 算 指 标 三 、精 密 空 调 场 所 冷负 荷 估 算 指 标 1、电 信 交 换 机、移 动 基 站 (350-450w/m2) 2、金 融 机房(500-600w/m2) 3、数 据 中 心 (600-800w/m2) 4、计 算 机房、计 费 中 心 、控 制中 心 、培 训 中 心 (350-450w/m2) 5、电 子 产 品 及 仪 表 车 间 、精 密 加 工 车 间 (300-350w/m2) 6、保 准 检 测 室 、校 准 中 心 (250-300w/m2) 7、UPS 和 电 池 室 、动 力 机房(300-500w/m2) 8、医 院 和 检 测 室 、生 活 培 养 室 、洁 净 室 、实 验 室 (200-250w/m2) 9、仓 储 室 、博 物 馆 、图 书 馆 、档 案 馆 、烟 草 、食 品 (150-200w/m2) 3 四、机房制冷量精确计算方法 第一步:统计机房主要热量的来源 1、设备负荷(IT设备及其它设备热负荷); 2、机房照明负荷; 3、建筑围护结构负荷; 4、补充的新风负荷; 5、人员的散热负荷等; 6、其他; 第二步:各热量来源热负荷分析 1、计算机设备热负荷:Q1=860x Px η1η2η3Kcal/h Q1:计算机设备热负荷; P:机房内各种设备总功耗; η1:同时使用系数; η2:利用系数; η3 :负荷工作均匀系数通常; η1η2η3 取 0.6—0.8 之间,如考虑容量变化要求较小,则可取值为 0.6; 4 2、照明设备热负...
