弱电系统CAD制图规范

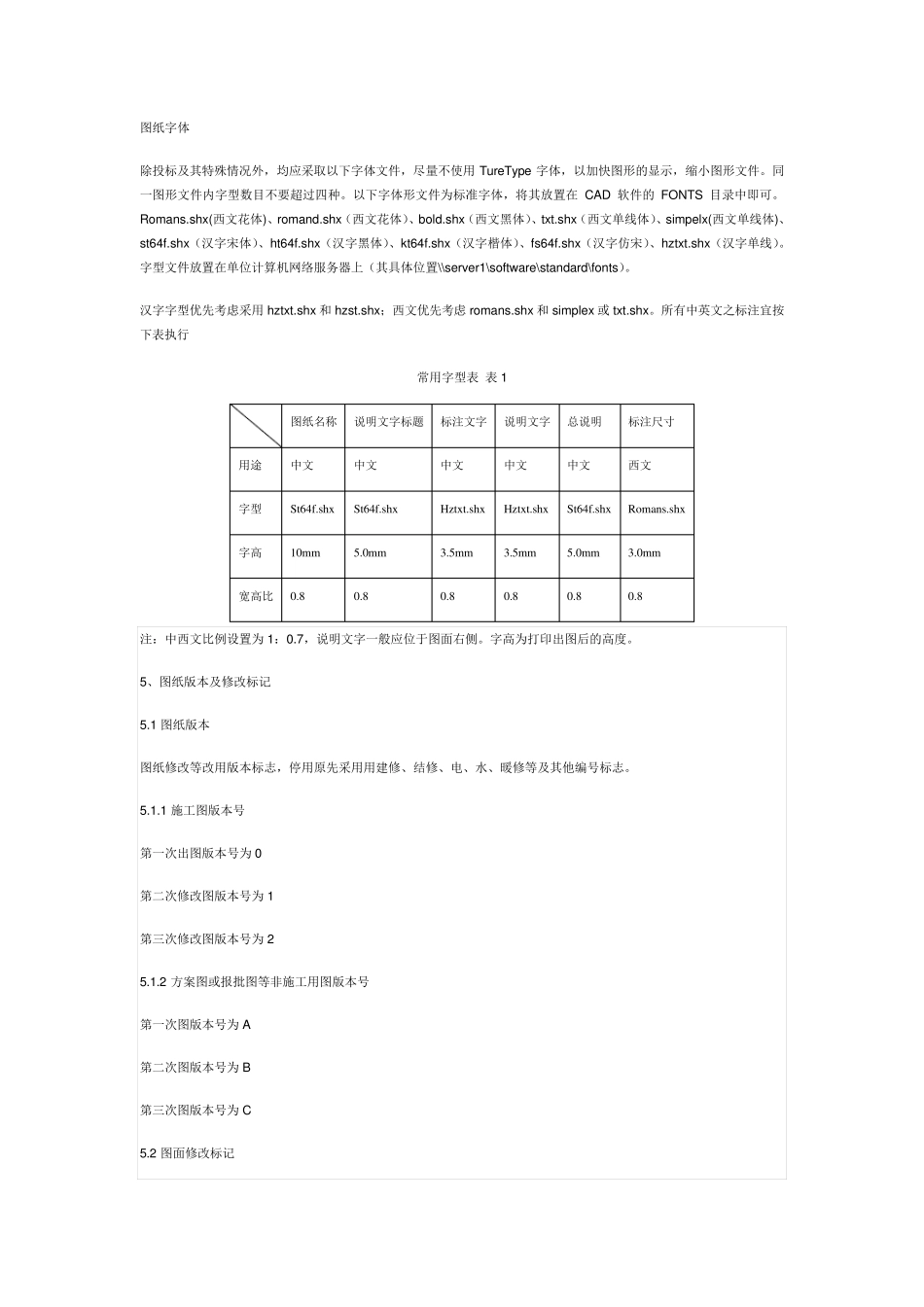

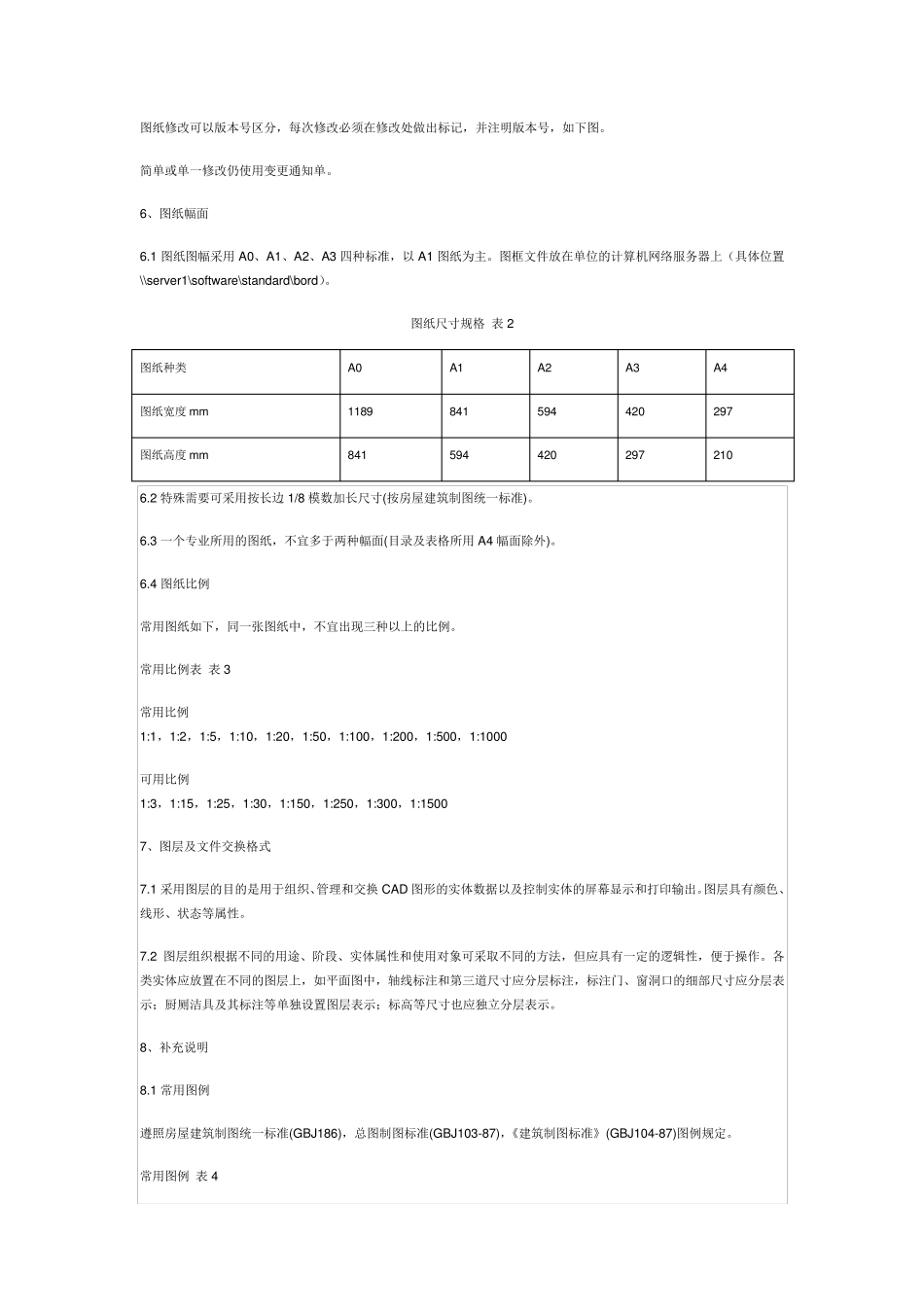

图纸字体 除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType 字体，以加快图形的显示，缩小图形文件。同一图形文件内字型数目不要超过四种。以下字体形文件为标准字体，将其放置在CAD 软件的FONTS 目录中即可。Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。字型文件放置在单位计算机网络服务器上（其具体位置\\server1\software\standard\fonts）。 汉字字型优先考虑采用hztxt.shx和 hzst.shx；西文优先考虑 romans.shx和 simplex或 txt.shx。所有中英文之标注宜按下表执行 常用字型表 表 1 图纸名称 说明文字标题 标注文字 说明文字 总说明 标注尺寸 用途 中文 中文 中文 中文 中文 西文 字型 St64f.shx St64f.shx Hztxt.shx Hztxt.shx St64f.shx Romans.shx 字高 10mm 5.0mm 3.5mm 3.5mm 5.0mm 3.0mm 宽高比 0.8 0.8 0.8 0.8 0.8 0.8 注：中西文比例设置为1：0.7，说明文字一般应位于图面右侧。字高为打印出图后的高度。 5、图纸版本及修改标记 5.1 图纸版本 图纸修改等改用版本标志，停用原先采用用建修、结修、电、水、暖修等及其他编号标志。 5.1.1 施工图版本号 第一次出图版本号为0 第二次修改图版本号为1 第三次修改图版本号为2 5.1.2 方案图或报批图等非施工用图版本号 第一次图版本号为A 第二次图版本号为B 第三次图版本号为C 5.2 图面修改标记 图纸修改可以版本号区分，每次修改必须在修改处做出标记，并注明版本号，如下图。 简单或单一修改仍使用变更通知单。 6、图纸幅面 6.1 图纸图幅采用A0、A1、A2、A3 四种标准，以A1 图纸为主。图框文件放在单位的计算机网络服务器上（具体位置\\server1\softw are\standard\bord）。 图纸尺寸规格 表 2 图纸种类 A0 A1 A2 A3 A4 图纸宽度 mm 1189 841 594 420 297 图纸高度 mm 841 594 420 297 210 6.2 特殊需要可采用按长边 1/8 模数加长尺寸(按房屋建筑制图统一标准)。 6.3 一个专业所用的图纸，不宜多于两种幅面(目录及表格所用A4 幅面除外)。 6.4 图纸比例 常用图纸如下，同一张图纸中，不宜出现三种以上的比例。 常用比例表 表 3 常用比例 1:1，1:2，1:5，1:...
