弱电系统_CAD制图规范

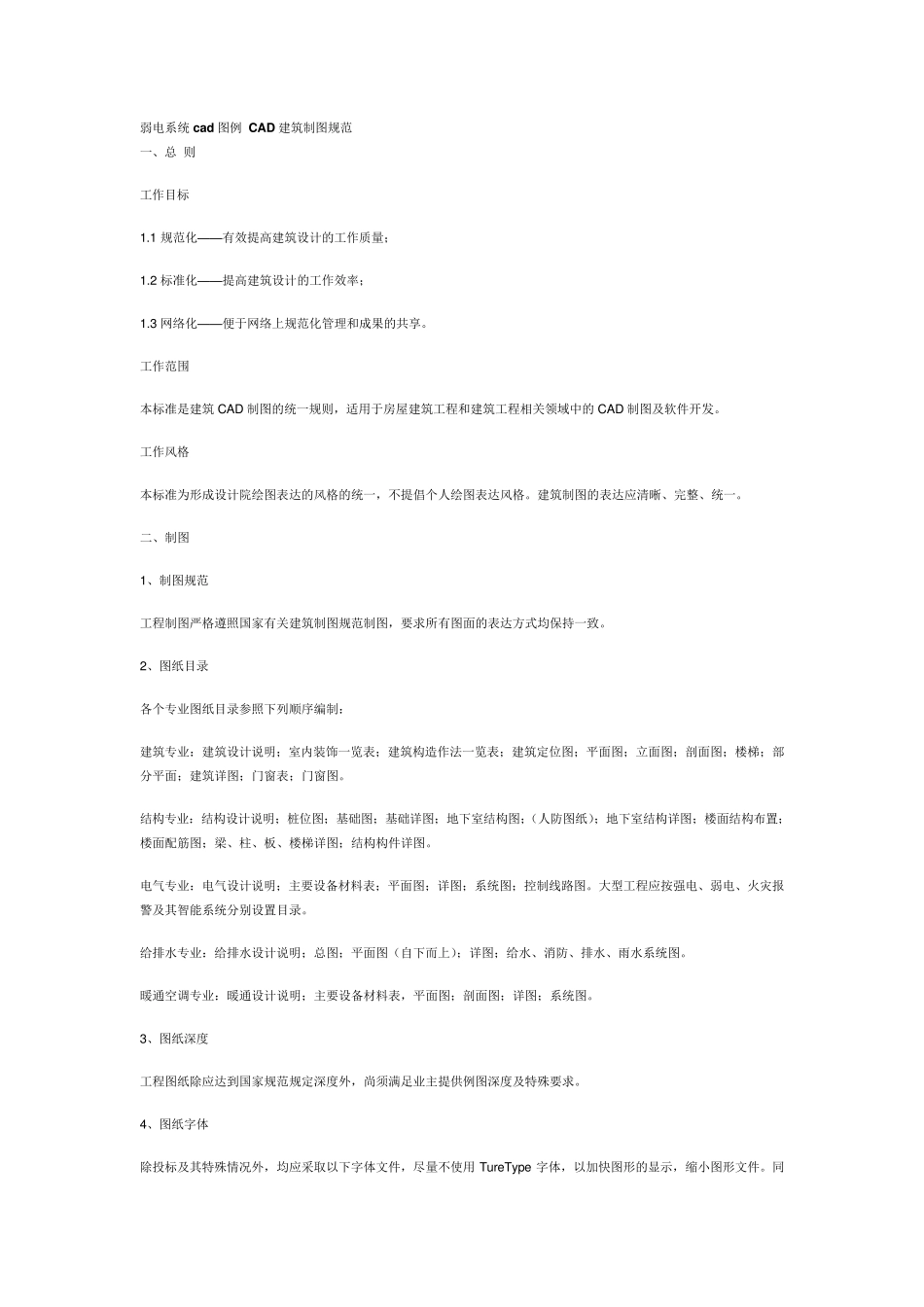

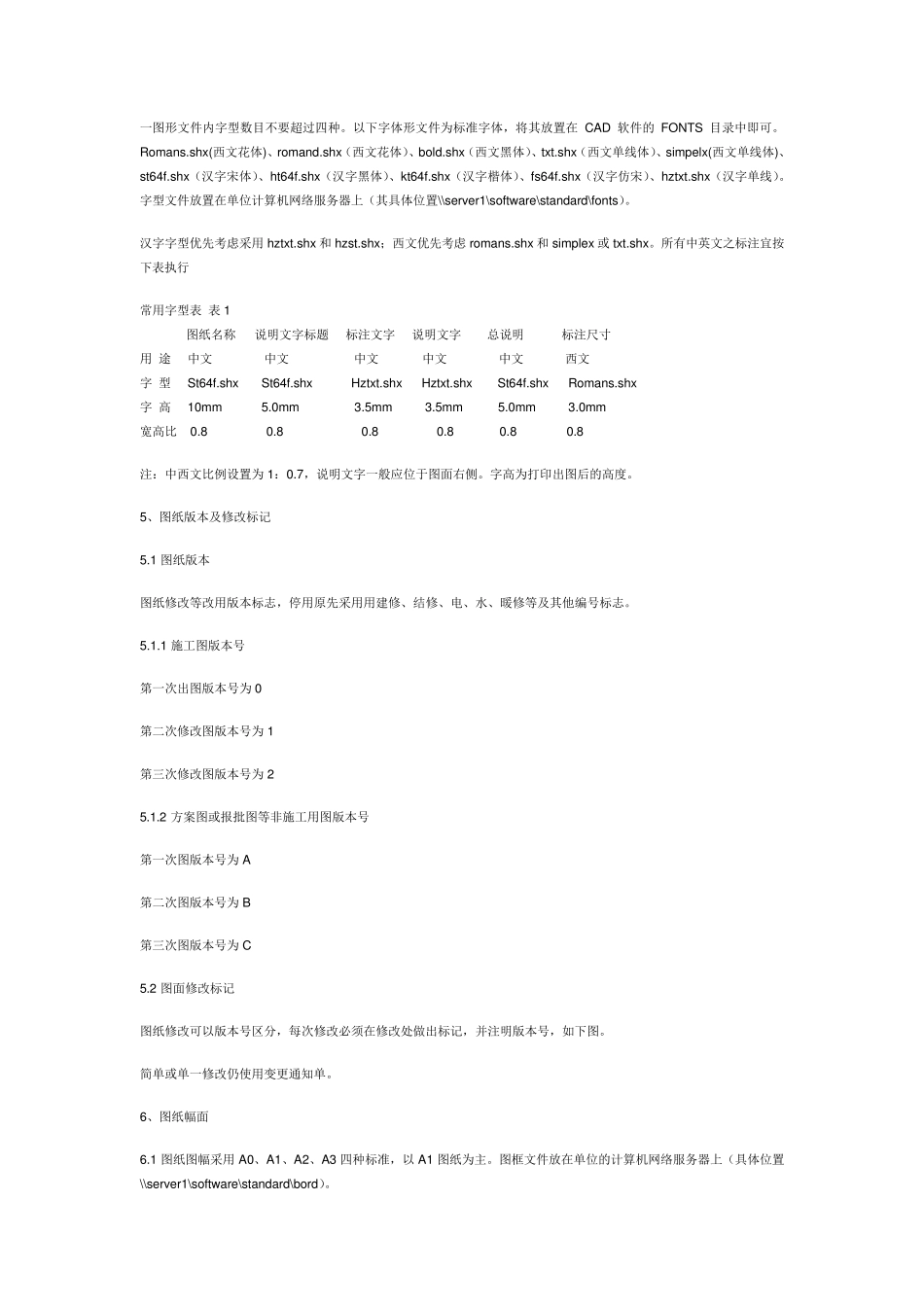

弱电系统cad 图例 CAD 建筑制图规范 一、总 则 工作目标 1.1 规范化——有效提高建筑设计的工作质量； 1.2 标准化——提高建筑设计的工作效率； 1.3 网络化——便于网络上规范化管理和成果的共享。 工作范围 本标准是建筑CAD 制图的统一规则，适用于房屋建筑工程和建筑工程相关领域中的 CAD 制图及软件开发。 工作风格 本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。建筑制图的表达应清晰、完整、统一。 二、制图 1、制图规范 工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。 2、图纸目录 各个专业图纸目录参照下列顺序编制： 建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。 结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。 电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。 给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。 暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。 3、图纸深度 工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。 4、图纸字体 除投标及其特殊情况外，均应采取以下字体文件，尽量不使用 TureType 字体，以加快图形的显示，缩小图形文件。同一图形文件内字型数目不要超过四种。以下字体形文件为标准字体，将其放置在CAD 软件的FONTS 目录中即可。Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。字型文件放置在单位计算机网络服务器上（其具体位置\\server1\software\standard\fonts）。 汉字字型优先考虑采用 hztxt.shx和 hzst.shx；西文优先考虑 romans.shx和 simplex或 txt.shx。所有中英文之标注宜按下表执行 常用字型表 表 1 图纸名称 说明文字标题 标注文字 说明文字 总说明 标注尺寸 用 途 ...
