弱电系统集成方案

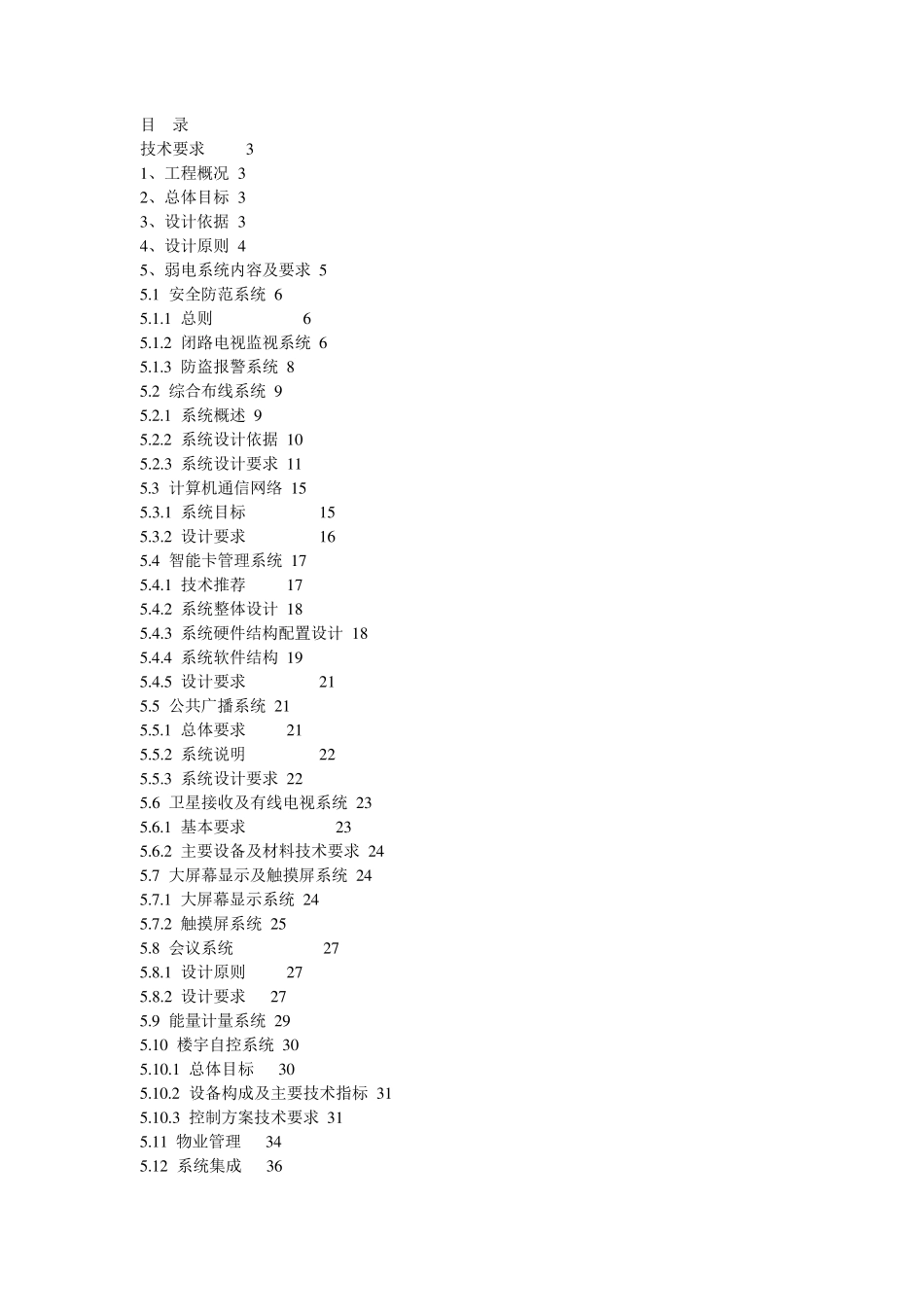

目 录 技术要求 3 1 、工程概况 3 2 、总体目标 3 3 、设计依据 3 4 、设计原则 4 5 、弱电系统内容及要求 5 5 .1 安全防范系统 6 5 .1 .1 总则 6 5 .1 .2 闭路电视监视系统 6 5 .1 .3 防盗报警系统 8 5 .2 综合布线系统 9 5 .2 .1 系统概述 9 5 .2 .2 系统设计依据 1 0 5 .2 .3 系统设计要求 1 1 5 .3 计算机通信网络 1 5 5 .3 .1 系统目标 1 5 5 .3 .2 设计要求 1 6 5 .4 智能卡管理系统 1 7 5 .4 .1 技术推荐 1 7 5 .4 .2 系统整体设计 1 8 5 .4 .3 系统硬件结构配置设计 1 8 5 .4 .4 系统软件结构 1 9 5 .4 .5 设计要求 2 1 5 .5 公共广播系统 2 1 5 .5 .1 总体要求 2 1 5 .5 .2 系统说明 2 2 5 .5 .3 系统设计要求 2 2 5 .6 卫星接收及有线电视系统 2 3 5 .6 .1 基本要求 2 3 5 .6 .2 主要设备及材料技术要求 2 4 5 .7 大屏幕显示及触摸屏系统 2 4 5 .7 .1 大屏幕显示系统 2 4 5 .7 .2 触摸屏系统 2 5 5 .8 会议系统 2 7 5 .8 .1 设计原则 2 7 5 .8 .2 设计要求 2 7 5 .9 能量计量系统 2 9 5 .1 0 楼宇自控系统 3 0 5 .1 0 .1 总体目标 3 0 5 .1 0 .2 设备构成及主要技术指标 3 1 5 .1 0 .3 控制方案技术要求 3 1 5 .1 1 物业管理 3 4 5 .1 2 系统集成 3 6 5.1 安全防范系统 5.1.1 总则 智能大厦的安全防范系统，应是一个智能化系统，采用先进的微处理器技术，使得系统各设备应具有独立运作的能力。 1) 安全防范系统由以下几个子系统组成： ·闭路电视监控系统 ·防盗报警系统 2) 以上各子系统单独设置，并可以与门禁等系统联成统一的网络，构成安防集成系统。 5.1.2 闭路电视监视系统 1)摄像机的设置：装设于地下停车场、大堂、公共走廊、电梯轿厢、电梯前室、楼梯前室、超市等场所。电梯轿厢、地下停车场等照度较低的场所采用黑白摄像机，其它区域一律采用彩色摄像机进行监视。 2)摄像机类型：大堂、停车场、超市等较开阔的地域宜设置云台式摄像机，其它地区采用固定摄像机；停车场、楼梯前室、超市、公共走廊采用枪机，I、II、III 区出入口及室外广场采用一体化球型摄像机，其它地区采用球型摄像机。黑白摄像机水平分辨率应不低于460 电视线；彩色摄像机水平分辨率应不低于380...
