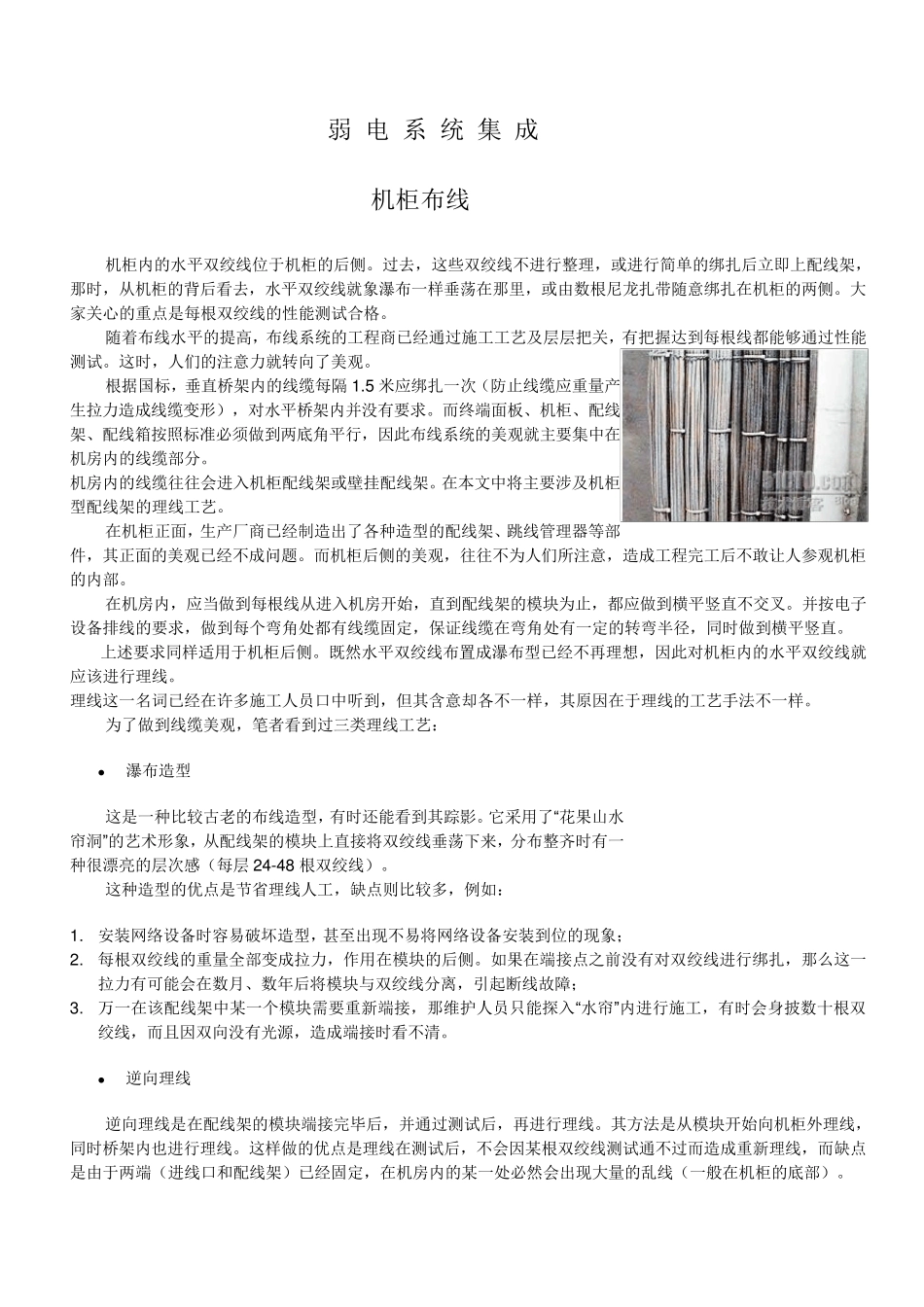

弱电网络机柜布线

弱 电 系 统 集 成 机柜布线 机柜内的水平双绞线位于机柜的后侧。过去，这些双绞线不进行整理，或进行简单的绑扎后立即上配线架，那时，从机柜的背后看去，水平双绞线就象瀑布一样垂荡在那里，或由数根尼龙扎带随意绑扎在机柜的两侧。大家关心的重点是每根双绞线的性能测试合格。 随着布线水平的提高，布线系统的工程商已经通过施工工艺及层层把关，有把握达到每根线都能够通过性能测试。这时，人们的注意力就转向了美观。 根据国标，垂直桥架内的线缆每隔 1 .5 米应绑扎一次（防止线缆应重量产生拉力造成线缆变形），对水平桥架内并没有要求。而终端面板、机柜、配线架、配线箱按照标准必须做到两底角平行，因此布线系统的美观就主要集中在机房内的线缆部分。 机房内的线缆往往会进入机柜配线架或壁挂配线架。在本文中将主要涉及机柜型配线架的理线工艺。 在机柜正面，生产厂商已经制造出了各种造型的配线架、跳线管理器等部件，其正面的美观已经不成问题。而机柜后侧的美观，往往不为人们所注意，造成工程完工后不敢让人参观机柜的内部。 在机房内，应当做到每根线从进入机房开始，直到配线架的模块为止，都应做到横平竖直不交叉。并按电子设备排线的要求，做到每个弯角处都有线缆固定，保证线缆在弯角处有一定的转弯半径，同时做到横平竖直。 上述要求同样适用于机柜后侧。既然水平双绞线布置成瀑布型已经不再理想，因此对机柜内的水平双绞线就应该进行理线。 理线这一名词已经在许多施工人员口中听到，但其含意却各不一样，其原因在于理线的工艺手法不一样。 为了做到线缆美观，笔者看到过三类理线工艺： • 瀑布造型 这是一种比较古老的布线造型，有时还能看到其踪影。它采用了“花果山水帘洞”的艺术形象，从配线架的模块上直接将双绞线垂荡下来，分布整齐时有一种很漂亮的层次感（每层 2 4 -4 8 根双绞线）。 这种造型的优点是节省理线人工，缺点则比较多，例如： 1 . 安装网络设备时容易破坏造型，甚至出现不易将网络设备安装到位的现象； 2 . 每根双绞线的重量全部变成拉力，作用在模块的后侧。如果在端接点之前没有对双绞线进行绑扎，那么这一拉力有可能会在数月、数年后将模块与双绞线分离，引起断线故障； 3 . 万一在该配线架中某一个模块需要重新端接，那维护人员只能探入“水帘”内进行施工，有时会身披数十根双绞线，而且因双向没有光源，造成端接时看不清。 • 逆向理线 逆向理线是在配线...
