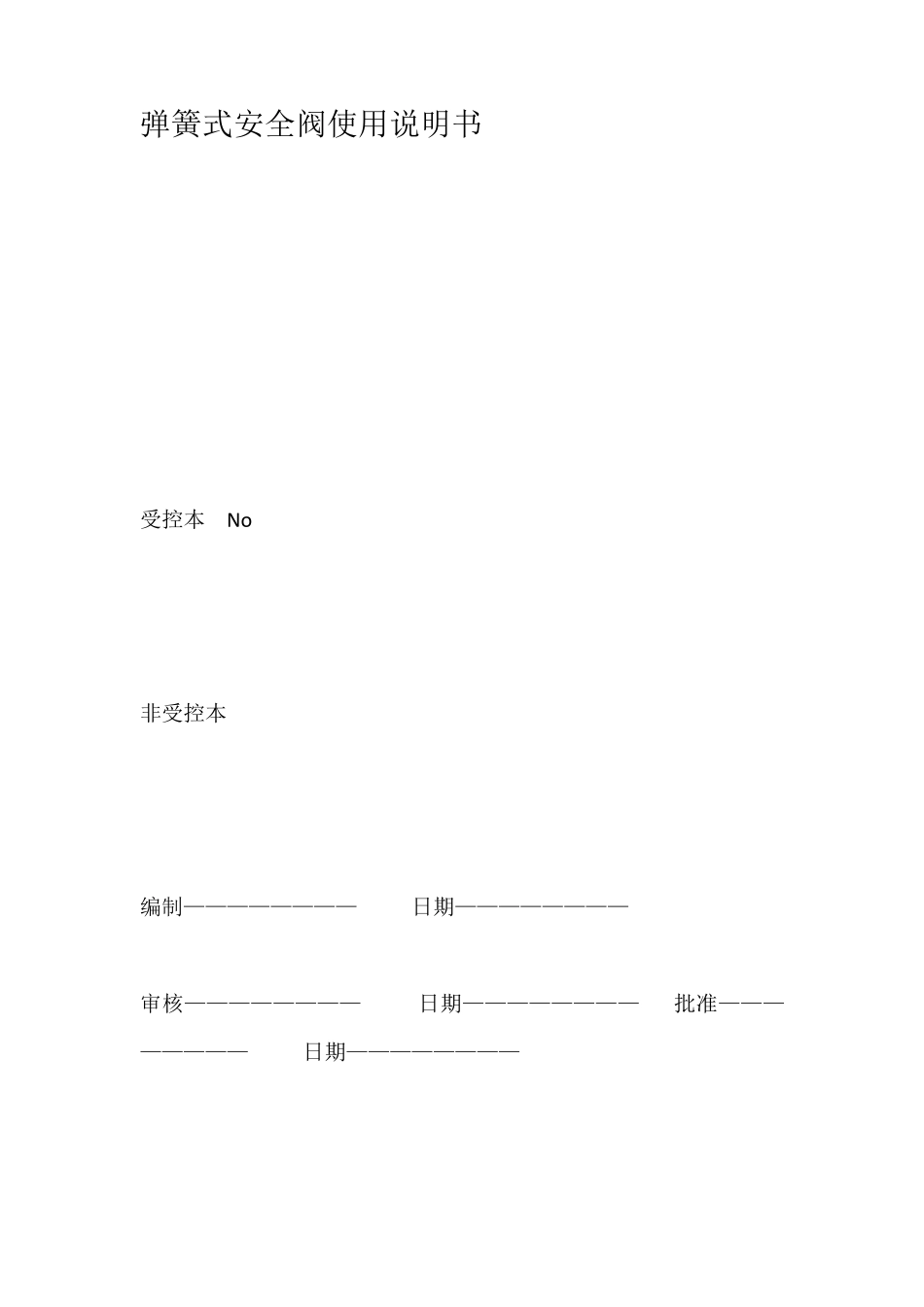

弹簧式安全阀使用说明书 受控本 No 非受控本 编制———————— 日期———————— 审核———————— 日期———————— 批准———————— 日期———————— 1. 工作压力的确定----------------------------------------1 2. 选用条件----------------------------------------------2 3. 一般安全阀订货须知------------------------------------2-3 二. --------------------------------4 1. 安全阀的安装位置--------------------------------------4 2. 安全阀进口管道的装设----------------------------------4-5 3. 安全阀排放管道的装设----------------------------------5 四. ---------------------------------5-8 五. ---------------------------8-12 六. ---------------------------------12 安全阀是一种用于受压设备,容器或管路上的自动压力释放装置。当被保护系 统内的压力升高超过允许值时,阀门自动开启,排出部分多余的介质,以防止系统 压力继续升高,当系统压力降低到某规定值时,阀门又能自动关闭,从而保证系统 正常运行。如何正确选用安全阀直接关系到使用单位的经济效益和操作人员及设备 的安全。下面概略介绍安全阀选用的几个要点: 1 . 工作压力级(压力等级)的确定。 安全阀的工作压力与公称压力以及弹簧的工作压力级有着完全不同的含义,不 能混为一谈。工作压力是指安全阀正常运行时阀前所承受的静压力,它与被保护系 统或设备的工作压力相同。而弹簧的工作压力级则是指某一根弹簧所允许使用的工 作压力范围,在该压力范围内,安全阀的开启压力(即整定压力)可以通过改变弹 簧的预紧压缩量进行调节。同一公称压力的安全阀,根据弹簧设计要求,可以分为 多种不同的工作压力级。具体划分见下表,划分的前提是能足以保证各个工作压力 级的压力上限与下限均能符合有关标准所规定的动作性能指标。 公称压力 (Mpa) 工 作 压 力 级 1.6 0.06-0.1 0.1-0.16 0.16-0.25 0.25-0.4 0.4-0.6 0.6-0.80.8-1.0 1.0-1.3 1.3-1.6 2.5 >1.3-1.6 >1.6-2.0 >2.0-2.5 4.0 >1.3-1.6 >1.6-2.0 >2.0-2.5 >2.5-3.2 >3.2-4.0 6.4 >2.5-3.2 >3.2-4.0 >4.0-5.0 >5.0-6.4 10.0 >4.0-5.0 >5.0-6.4 >6.4-8.0 >8.0-10.0 16.0 >10-13 >13-16 32.0 >16-19 >19-22 >22-25 >25-29 >29-32 选用安全阀时,应根据所需...
