强弱电工程施工方案

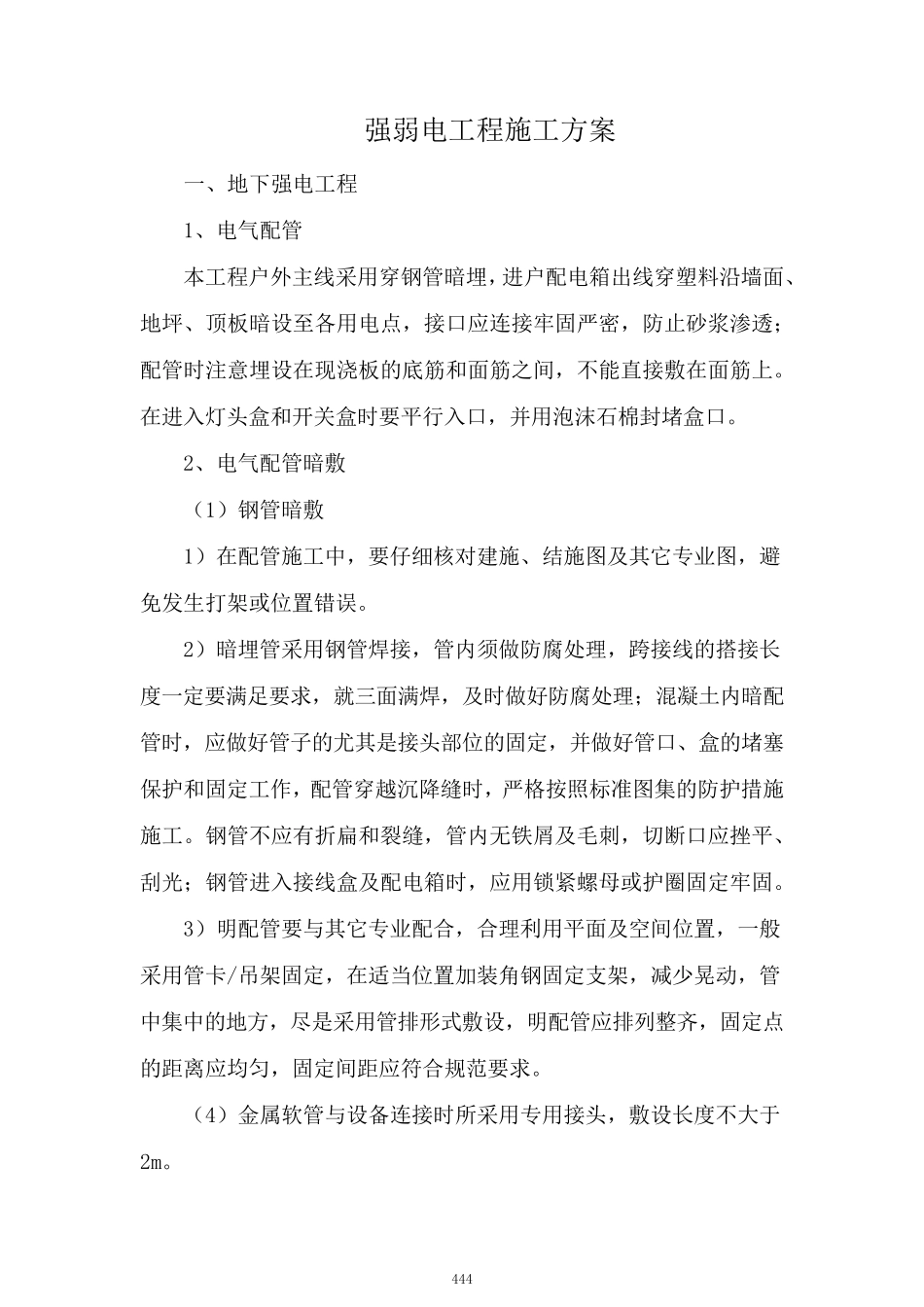

强弱电工程施工方案_第1页
1/14

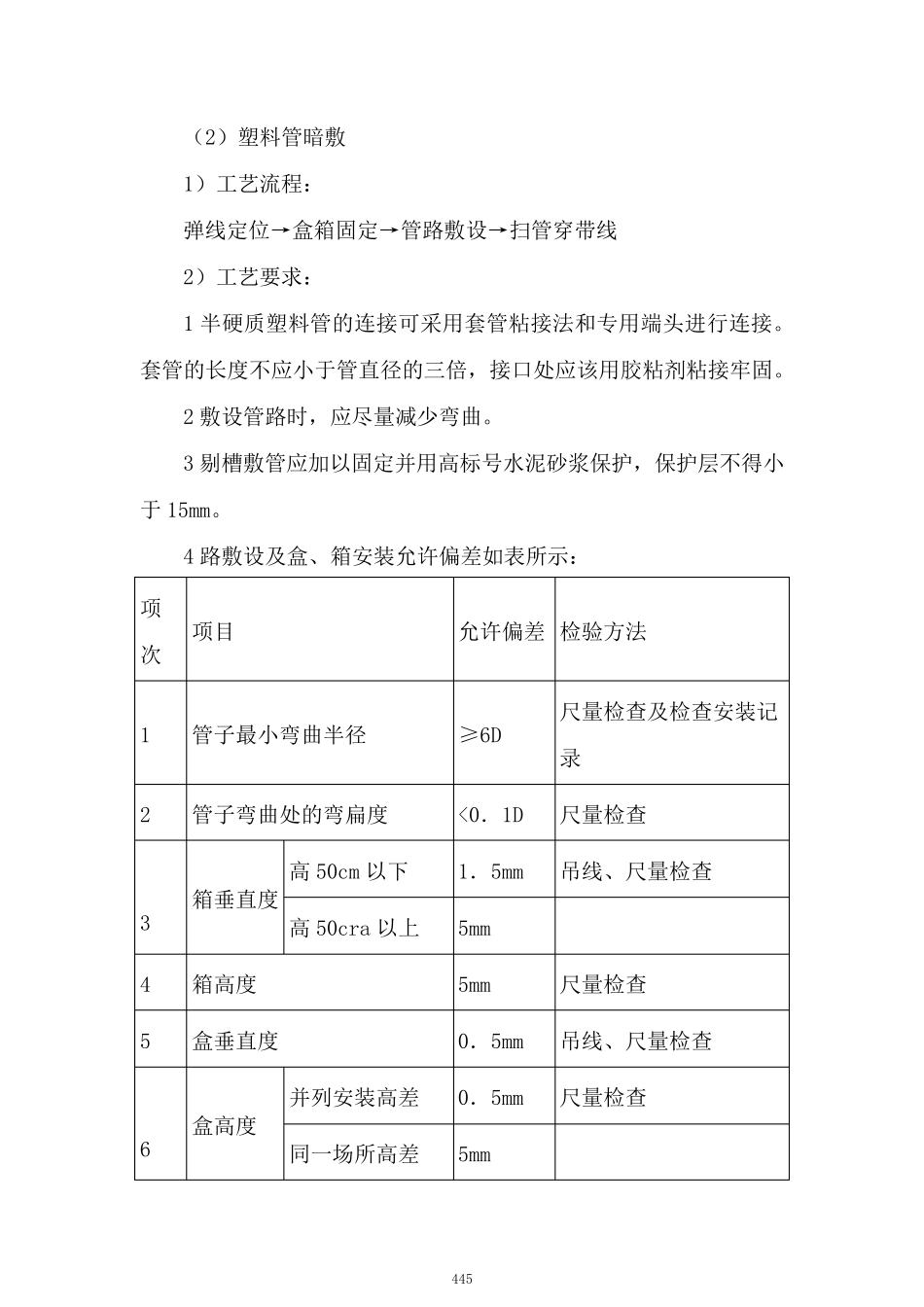

强弱电工程施工方案_第2页
2/14
强弱电工程施工方案_第3页
3/14
444 强弱电工程施工方案 一、地下强电工程 1、电气配管 本工程户外主线采用穿钢管暗埋,进户配电箱出线穿塑料沿墙面、地坪、顶板暗设至各用电点,接口应连接牢固严密,防止砂浆渗透;配管时注意埋设在现浇板的底筋和面筋之间,不能直接敷在面筋上。在进入灯头盒和开关盒时要平行入口,并用泡沫石棉封堵盒口。 2、电气配管暗敷 (1)钢管暗敷 1)在配管施工中,要仔细核对建施、结施图及其它专业图,避免发生打架或位置错误。 2)暗埋管采用钢管焊接,管内须做防腐处理,跨接线的搭接长度一定要满足要求,就三面满焊,及时做好防腐处理;混凝土内暗配管时,应做好管子的尤其是接头部位的固定,并做好管口、盒的堵塞保护和固定工作,配管穿越沉降缝时,严格按照标准图集的防护措施施工。钢管不应有折扁和裂 缝,管内无 铁 屑 及毛 刺 ,切 断 口应挫 平、刮 光 ;钢管进入接线盒及配电箱时,应用锁 紧 螺 母 或护圈 固定牢固。 3)明 配管要与 其它专业配合 ,合 理利 用平面及空 间位置,一般采用管卡 /吊 架固定,在适 当 位置加 装 角 钢固定支 架,减 少 晃 动 ,管中集中的地方,尽 是采用管排 形 式 敷设,明 配管应排 列 整 齐 ,固定点的距 离 应均 匀 ,固定间距 应符 合 规 范 要求。 (4)金 属 软 管与 设备 连接时所 采用专用接头,敷设长度不大 于2m。 445 (2)塑料管暗敷 1)工艺流程: 弹线定位→盒箱固定→管路敷设→扫管穿带线 2)工艺要求: 1 半硬质塑料管的连接可采用套管粘接法和专用端头进行连接。套管的长度不应小于管直径的三倍,接口处应该用胶粘剂粘接牢固。 2 敷设管路时,应尽量减少弯曲。 3 剔槽敷管应加以固定并用高标号水泥砂浆保护,保护层不得小于 15mm。 4 路敷设及盒、箱安装允许偏差如表所示: 项次 项目 允许偏差 检验方法 1 管子最小弯曲半径 ≥6D 尺量检查及检查安装记录 2 管子弯曲处的弯扁度 <0.1D 尺量检查 3 箱垂直度 高 50cm 以下 1.5mm 吊线、尺量检查 高 50cra 以上 5mm 4 箱高度 5mm 尺量检查 5 盒垂直度 0.5mm 吊线、尺量检查 6 盒高度 并列安装高差 0.5mm 尺量检查 同一场所高差 5mm 446 7 盒箱凹进墙面深度 10mm 尺量捡查 注:D 为管子外径 3)成品保护: 1 剔槽打洞时,不要用力过猛,以免造成墙面周围破碎。洞口不易剔得过大,过宽,不要造成土建...
