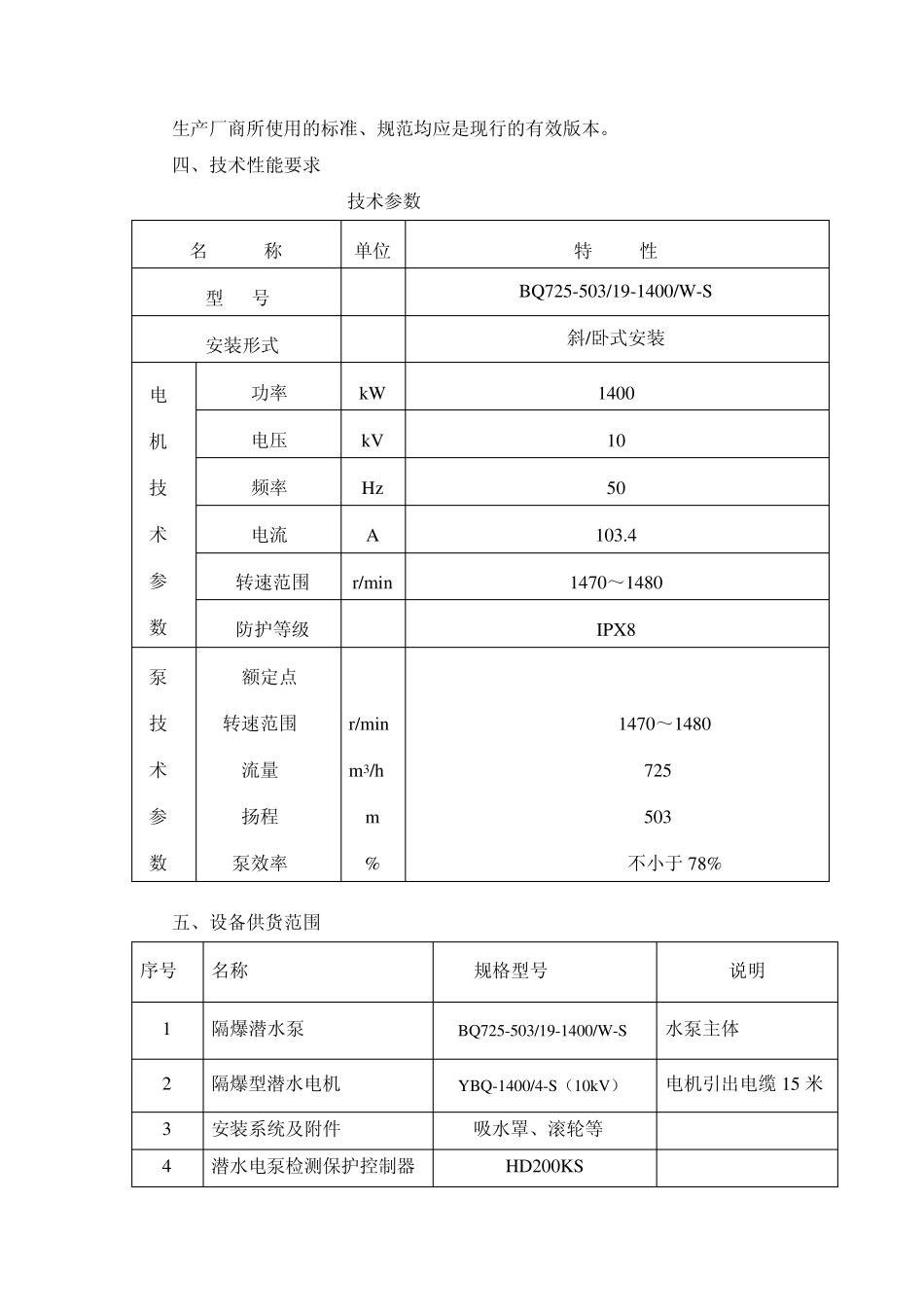

矿用潜水电泵 技 术 规 格 书 潜水电泵 一、使用条件 电泵在下列使用条件下，能连续正常运行。 （1）水温不超过40℃。 （2）水中含固体杂质的重量比不大于5%。 （3）水中酸碱度 pH值 4～10。 （4）以叶轮中心为基准,潜入水下深度不小于 2m。 （5）水的重度不超过1050kg/m3。 （6）40℃以下清水、煤矿污水及物理性质类似于水的其他液体。 二、货物型号及名称： 矿用隔爆型潜水电泵 BQ725-503/19-1400/W-S 10KV 高压交流金属铠装中置电控柜 KYN28A-12 三、 潜水电泵标准和规定 1) Q/HF22-2008《BQ 系列矿用隔爆型潜水电泵》 2) GB3836.2-2000《爆炸性气体环境电气设备》 3) GB3216-2005《回转动力泵水力性能验收试验 1级和2级》（验收按2级） 4) “MA”标准《煤矿安全标志、标识规定》 5) MT 209-1990《煤矿通信、检测、控制用电工电子产品通用技术要求》 6) MT/T1007-2006《矿用信息传输接口》 7) MT/T1004-2006 《煤矿安全生产监控系统通用技术条件》 8) 试验方法符合 GB3216-2005 《离心泵、混流泵、轴流泵和旋涡泵试验方法》 9) GB/T12785-2005<<潜水电泵试验方法>>和GB3214-91《水泵流量测定方法》的规定；产品测定的性能参数（主要指流量、扬程、效率、汽蚀余量和转速）精度和验收符 10) GB3906-2006《3.6KV~40.5KV交流金属封闭开关设备和控制设备》 11) GB11022-1999《高压开关设备和控制设备标准的共用技术要》 12)DL/T404-2007《3.6KV~40.5KV交流金属封闭开关设备和控制设备》 生产厂商所使用的标准、规范均应是现行的有效版本。 四、技术性能要求 BQ725-503/19-1400/W-S技术参数 名 称 单位 特 性 型 号 BQ725-503/19-1400/W-S 安装形式 斜/卧式安装 电 机 技 术 参 数 功率 kW 1400 电压 kV 10 频率 Hz 50 电流 A 103.4 转速范围 r/min 1470～1480 防护等级 IPX8 泵 技 术 参 数 额定点 转速范围 流量 扬程 泵效率 r/min m3/h m % 1470～1480 725 503 不小于 78% 五、设备供货范围 序号 名称 规格型号 说明 1 隔爆潜水泵 BQ725-503/19-1400/W-S 水泵主体 2 隔爆型潜水电机 YBQ-1400/4-S（10kV） 电机引出电缆 15 米 3 安装系统及附件 吸水罩、滚轮等 4 潜水电泵检测保护控制器 HD200KS 5 闸阀 Z41H-64DG300 6 逆止阀 F250 7 起吊管 DN300，Pn=6.3Mpa 8 备品备件 节流套、级间套、磨损盘...
