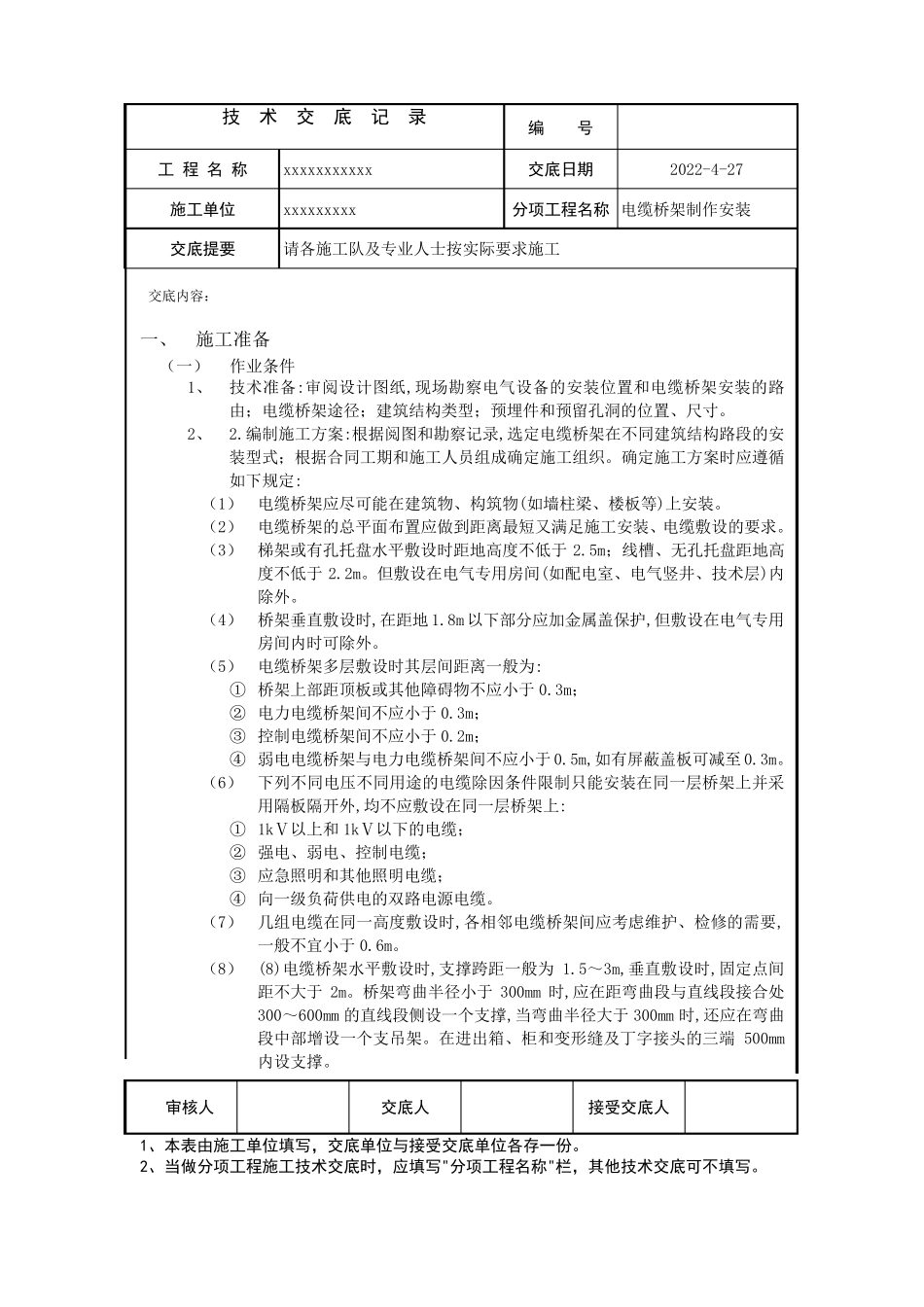

技 术 交 底 记 录 编 号 工 程 名 称 xxxxxxxxxxx 交底日期 2022-4-27 施工单位 xxxxxxxxx 分项工程名称 电 缆 桥 架 制 作 安 装 交底提要 请 各 施 工 队 及 专 业 人 士 按 实 际 要 求 施 工 交 底 内 容 ： 审核人 交底人 接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。 一 、 施 工 准 备 （ 一 ） 作 业 条 件 1、 技 术 准 备 :审 阅 设 计 图 纸 ,现 场 勘 察 电 气 设 备 的 安 装 位 置 和 电 缆 桥 架 安 装 的 路由 ； 电 缆 桥 架 途 径 ； 建 筑 结 构 类 型 ； 预 埋 件 和 预 留 孔 洞 的 位 置 、 尺 寸 。 2、 2.编 制 施 工 方 案 :根 据 阅 图 和 勘 察 记 录 ,选 定 电 缆 桥 架 在 不 同 建 筑 结 构 路 段 的 安装 型 式 ； 根 据 合 同 工 期 和 施 工 人 员 组 成 确 定 施 工 组 织 。 确 定 施 工 方 案 时 应 遵 循如 下 规 定 : （ 1） 电 缆 桥 架 应 尽 可 能 在 建 筑 物 、 构 筑 物 (如 墙 柱 梁 、 楼 板 等 )上 安 装 。 （ 2） 电 缆 桥 架 的 总 平 面 布 置 应 做 到 距 离 最 短 又 满 足 施 工 安 装 、 电 缆 敷 设 的 要 求 。 （ 3） 梯 架 或 有 孔 托盘水平 敷 设 时 距 地高度不 低于2.5m； 线槽、 无孔 托盘距 地高度不 低于2.2m。 但敷 设 在 电 气 专 用房间(如 配电 室、 电 气 竖井、 技 术 层)内除外。 （ 4） 桥 架 垂直敷 设 时 ,在 距 地1.8m 以下 部分应 加金属盖保护,但敷 设 在 电 气 专 用房间内 时 可 除外。 （ 5） 电 缆 桥 架 多层敷 设 时 其层间距 离 一 般为: ① 桥 架 上 部距 顶板 或 其他障碍物 不 应 小于0.3m； ② 电 力电 缆 桥 架 间不 应 小于0.3m； ③ 控制 电 缆 桥 架 间不 应 小于0.2m； ④ 弱电 电 缆 桥 架 与电 力电 缆 桥 架 间不 应 小于0.5m,如 有 屏蔽盖板 可 减至0.3m。 （ 6） 下 列不 同 电 压不 同 用途 的 电 缆 除因...
