数值模拟计算的整个过程VIP专享

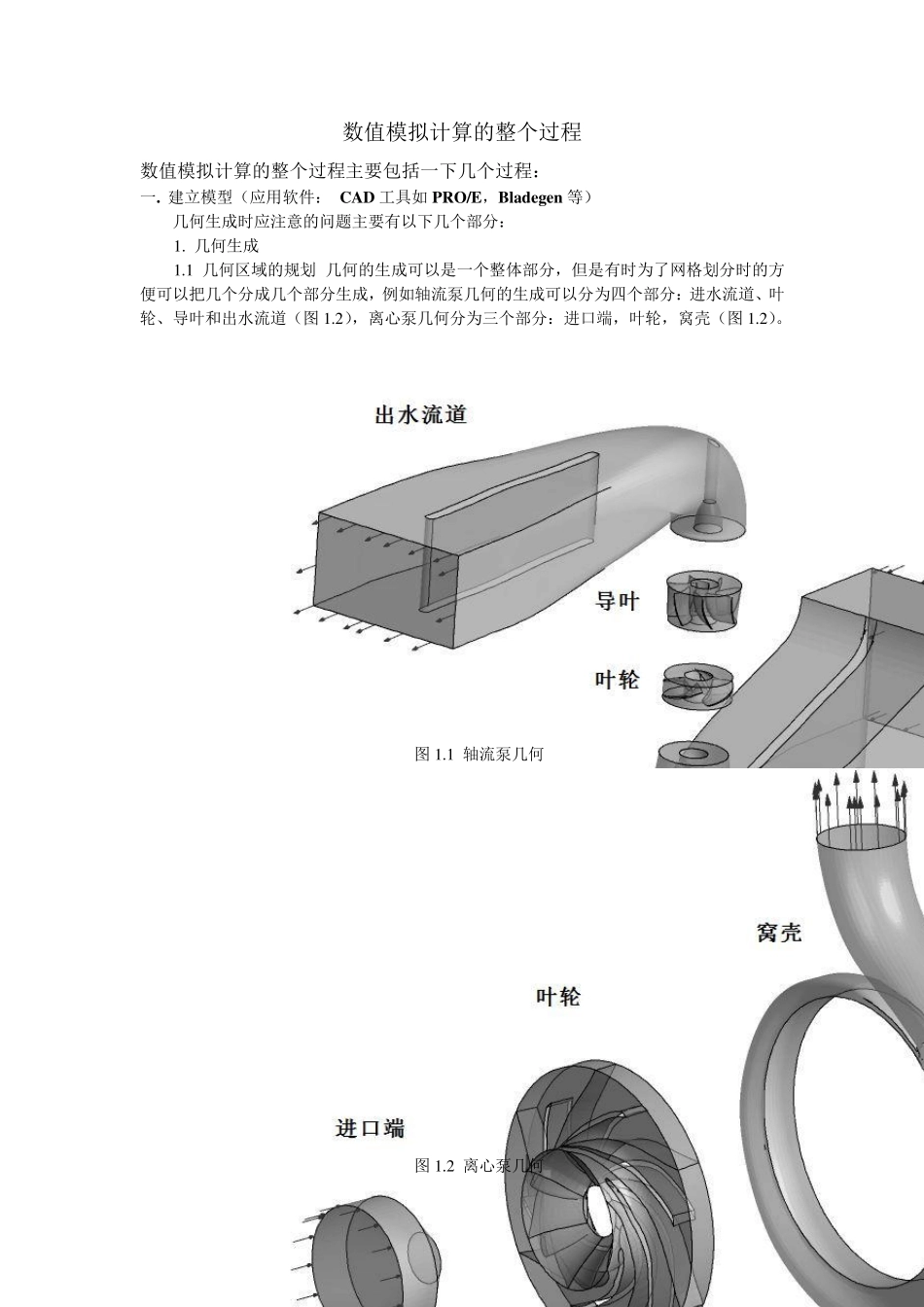

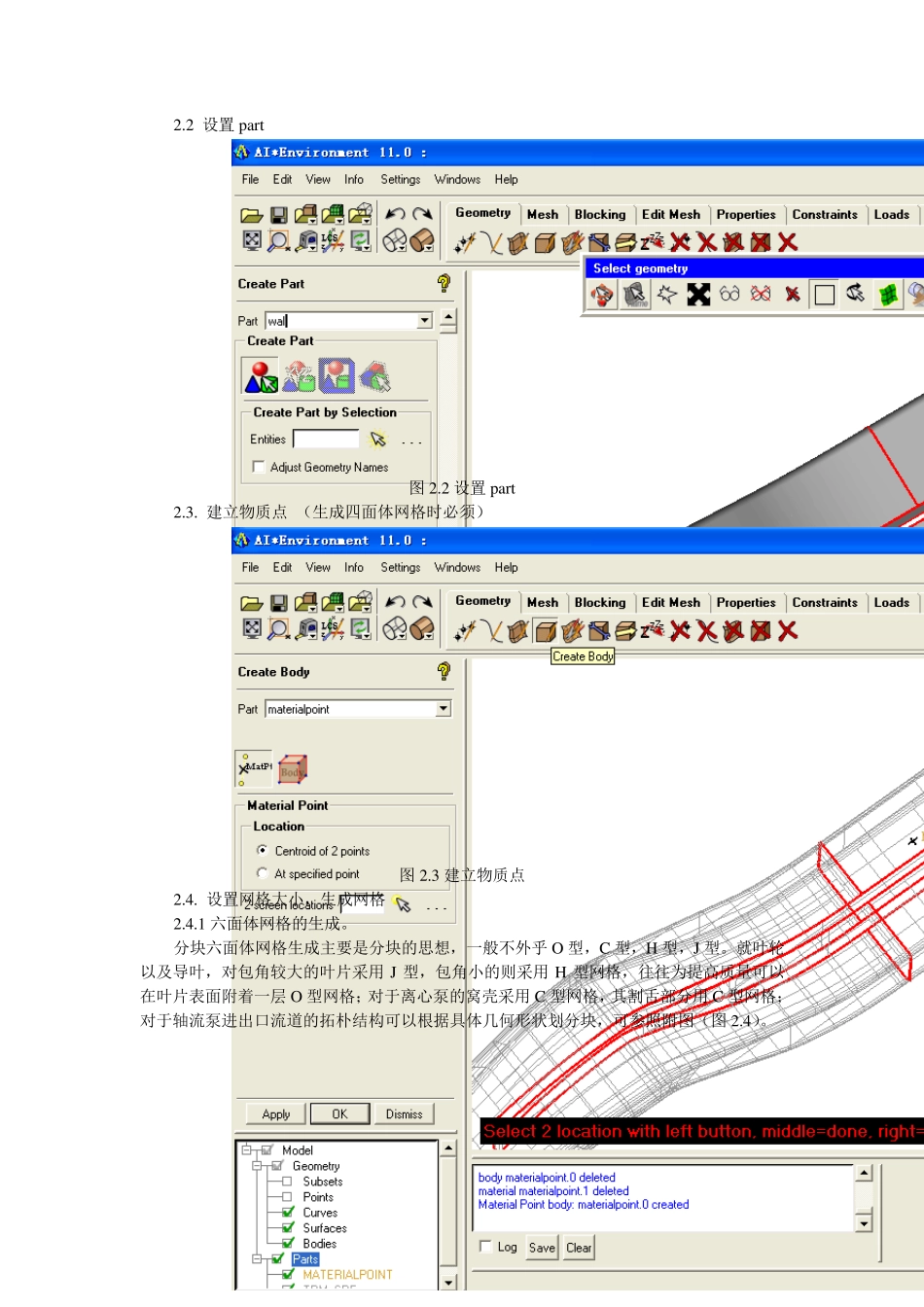

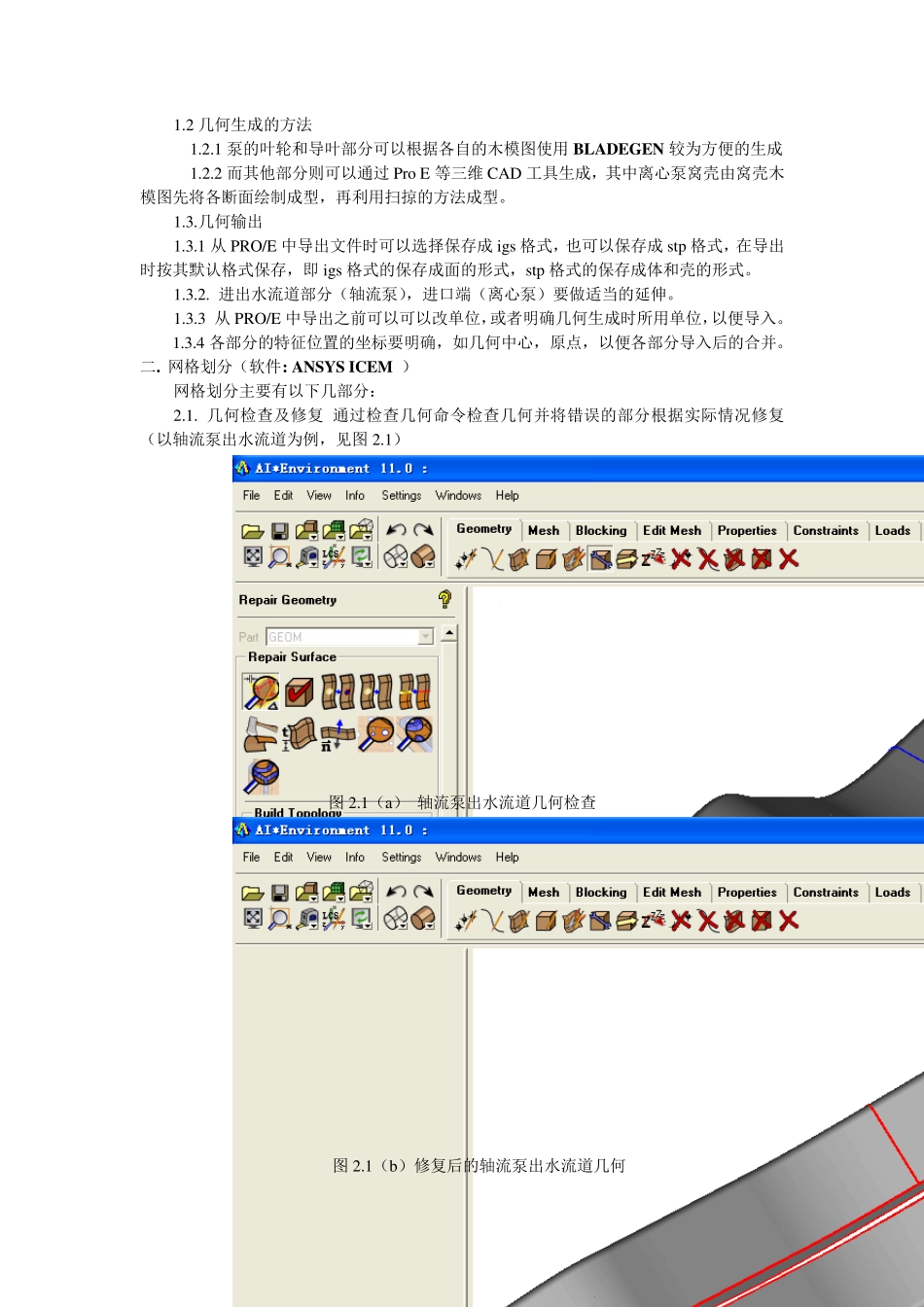

数值模拟计算的整个过程 数值模拟计算的整个过程主要包括一下几个过程： 一. 建立模型（应用软件： CAD 工具如PRO/E，Bladegen 等） 几何生成时应注意的问题主要有以下几个部分： 1 . 几何生成 1 .1 几何区域的规划 几何的生成可以是一个整体部分，但是有时为了网格划分时的方便可以把几个分成几个部分生成，例如轴流泵几何的生成可以分为四个部分：进水流道、叶轮、导叶和出水流道（图 1 .2 ），离心泵几何分为三个部分：进口端，叶轮，窝壳（图 1 .2 ）。 图 1 .1 轴流泵几何 图 1 .2 离心泵几何 1.2 几何生成的方法 1.2.1 泵的叶轮和导叶部分可以根据各自的木模图使用BLADEGEN 较为方便的生成 1.2.2 而其他部分则可以通过Pro E 等三维CAD 工具生成，其中离心泵窝壳由窝壳木模图先将各断面绘制成型，再利用扫掠的方法成型。 1.3.几何输出 1.3.1 从 PRO/E 中导出文件时可以选择保存成igs 格式，也可以保存成stp 格式，在导出时按其默认格式保存，即 igs 格式的保存成面的形式，stp 格式的保存成体和壳的形式。 1.3.2. 进出水流道部分（轴流泵），进口端（离心泵）要做适当的延伸。 1.3.3 从 PRO/E 中导出之前可以可以改单位，或者明确几何生成时所用单位，以便导入。 1.3.4 各部分的特征位置的坐标要明确，如几何中心，原点，以便各部分导入后的合并。 二. 网格划分（软件: ANSY S ICEM ） 网格划分主要有以下几部分： 2.1. 几何检查及修复 通过检查几何命令检查几何并将错误的部分根据实际情况修复（以轴流泵出水流道为例，见图2.1） 图2.1（a） 轴流泵出水流道几何检查 图2.1（b）修复后的轴流泵出水流道几何 2.2 设置part 图2.2 设置part 2.3. 建立物质点 （生成四面体网格时必须） 图2.3 建立物质点 2.4. 设置网格大小，生成网格 2.4.1 六面体网格的生成。 分块六面体网格生成主要是分块的思想，一般不外乎 O 型，C 型，H 型，J 型。就叶轮以及导叶，对包角较大的叶片采用 J 型，包角小的则采用 H 型网格，往往为提高质量可以在叶片表面附着一层 O 型网格；对于离心泵的窝壳采用 C 型网格，其割舌部分用 C 型网格；对于轴流泵进出口流道的拓朴结构可以根据具体几何形状划分块，可参照附图（图2.4）。 出水流道网格块结构和生成网格 叶片 J网格拓扑和生成网格 导叶 H 型网格拓扑和生成网格 图2.4 网格拓扑和生成网格 2.4.2 近壁...
