极早期火灾探测系统设备和应用资料VIP免费

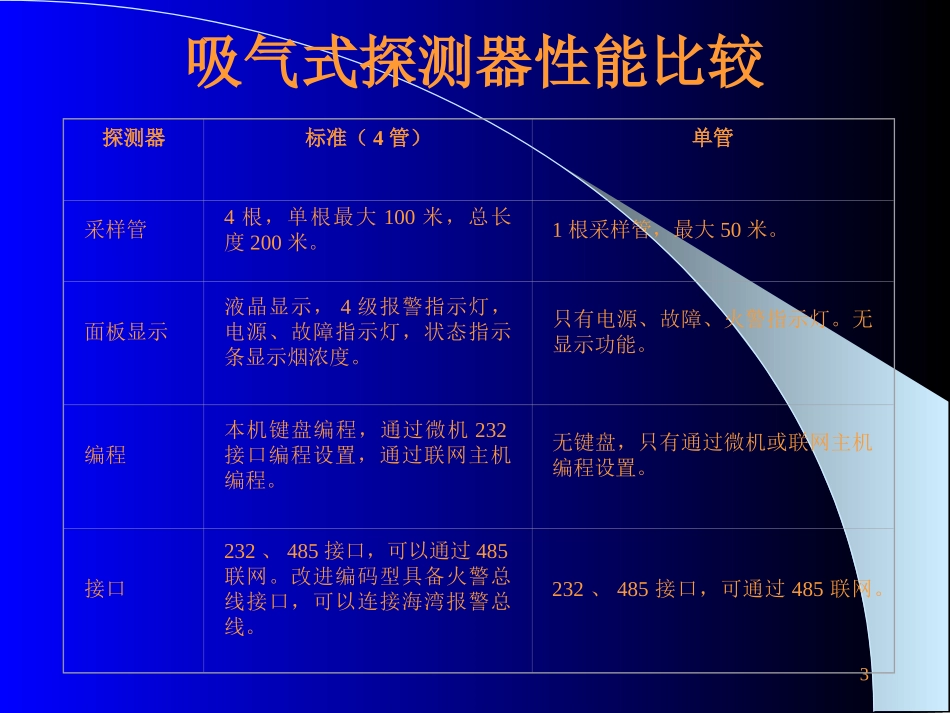

1极早期火灾探测系统极早期火灾探测系统2极早期火灾探测器产品极早期火灾探测器产品极早期火灾探测器主要应用于需要对火灾进行极早期预报的重要场所，如电信领域的程控交换机房、微机室等。也用于传统火灾探测系统无法进行有效保护的场所，如高空间、高空气流动、高湿度以及灰尘大等场所。目前国内没有专门的法规对极早期火灾探测系统进行检测及验收，我公司即将与沈阳消防科学研究所合作，进行一系列试验，作为制定标准的依据。目前公司主要推出两种产品，标准探测器（4管）及微型探测器（单管）标准探测器（GST-HSSD)经过产品认证，具有全部的销售手续，微型探测器即将送检。3吸气式探测器性能比较探测器标准（4管）单管采样管4根，单根最大100米，总长度200米。1根采样管，最大50米。面板显示液晶显示，4级报警指示灯，电源、故障指示灯，状态指示条显示烟浓度。只有电源、故障、火警指示灯。无显示功能。编程本机键盘编程，通过微机232接口编程设置，通过联网主机编程。无键盘，只有通过微机或联网主机编程设置。接口232、485接口，可以通过485联网。改进编码型具备火警总线接口，可以连接海湾报警总线。232、485接口，可通过485联网。4本次主要介绍内容本次主要介绍内容1.吸气式火灾探测系统设计2.采样管系统安装3.PIPECAD软件应用4.吸气式探测系统调试5GST-HSSDGST-HSSD吸气式探测器的指标吸气式探测器的指标最大采样管总长度200m（如，4x50m，2x100m）;最大单个采样管长度100m（从管道端部到探测器限制传输时间120秒）;采样管数量最多4个;采样管内径应为20-22mm，使用缓和拐弯，以使空气流动尽量顺畅;远端采样点采用内径（7.5mm）较小的软的“毛细”管;距主管路距离最长6m；采样导管尾端必须加帽。尾端的帽上通常必须钻一个直径4mm~5mm的孔，并且无毛刺。采样孔的直径通常是3mm~4mm或者由PipeCAD计算得到。每根导管不能超过25个孔。6探测系统灵敏度探测系统灵敏度采样管道的设计安装可达到以下三种探测系统灵敏度之一：正常灵敏度：与正常点型探测器的灵敏度相同(通常为3%-5%obs/m)。加强灵敏度：烟雾浓度达到2%-0.8%obs/m时响应。高灵敏度：烟雾浓度低于0.8%obs/m时响应。7探测系统灵敏度探测系统灵敏度探测系统的灵敏度并不是探测器的灵敏度，采样孔的数目对探测器的灵敏度具有稀释作用。也就是说，如果一个探测器的灵敏度为0.05%减光率每米且这个系统连接一个有20个采样孔的管道网络,那么每个孔的平均系统灵敏度为1.0%(0.05%x20)。如果相同浓度的烟雾进入两个孔，平均灵敏度就会加倍。通常烟雾会从大多数采样孔进入，这样系统的灵敏度实际上会很高。每一个孔的灵敏度是探测器灵敏度和采样孔数量的函数。探测器灵敏度越高，管道网络能打的采样孔越多。8一级采样系统设计一级采样系统设计一级采样系统设计适用于空气流动速度>1m/s环境保护区域内的任何烟雾最终都会通过空气处理系统。因此采样孔都布置在空气处理装置的入口栅格处。在空气流速高因而空气淡化速度也高的区域要求高灵敏度，每个探测器的合理保护范围1500m3。在极端条件下，如洁净室等，这一数字应进一步降低。实践中，每个空气处理装置使用单独的采样管以尽量平衡压力偏差是很有效的。由于一级采样系统设计为要在空气处理系统工作时才能工作，当该系统不工作时就会有性能限制。因此在需要完全保护的环境则应考虑增加探测设备。9回风口采样回风口采样10回风装置管道采样系统回风装置管道采样系统在返回通风装置及排气管道进行空气采样是一种有效、方便、灵活的方法，适用于有机械空气处理设备产生持续气流的被保护空间的烟雾探测。典型的例子为，计算机房及相关房间、电话交换机房、微电子洁净室、大厅及礼堂等。使用这种方法能够以较低的成本在较大的空间进行有效的空气采样，而且不影响建筑外观。这一点在有些应用场所是最基本的要求。GST-HSSD探测系统固有的高灵敏度能够补偿较大空间内采样点相对较少时通常会发生的烟雾散失问题。这一系统能够提供比其它探测方法更高的灵敏度，且误报警率较低。11从排气口采样从排气口采样12参考采样参考采样由于许多空气处理装置...
