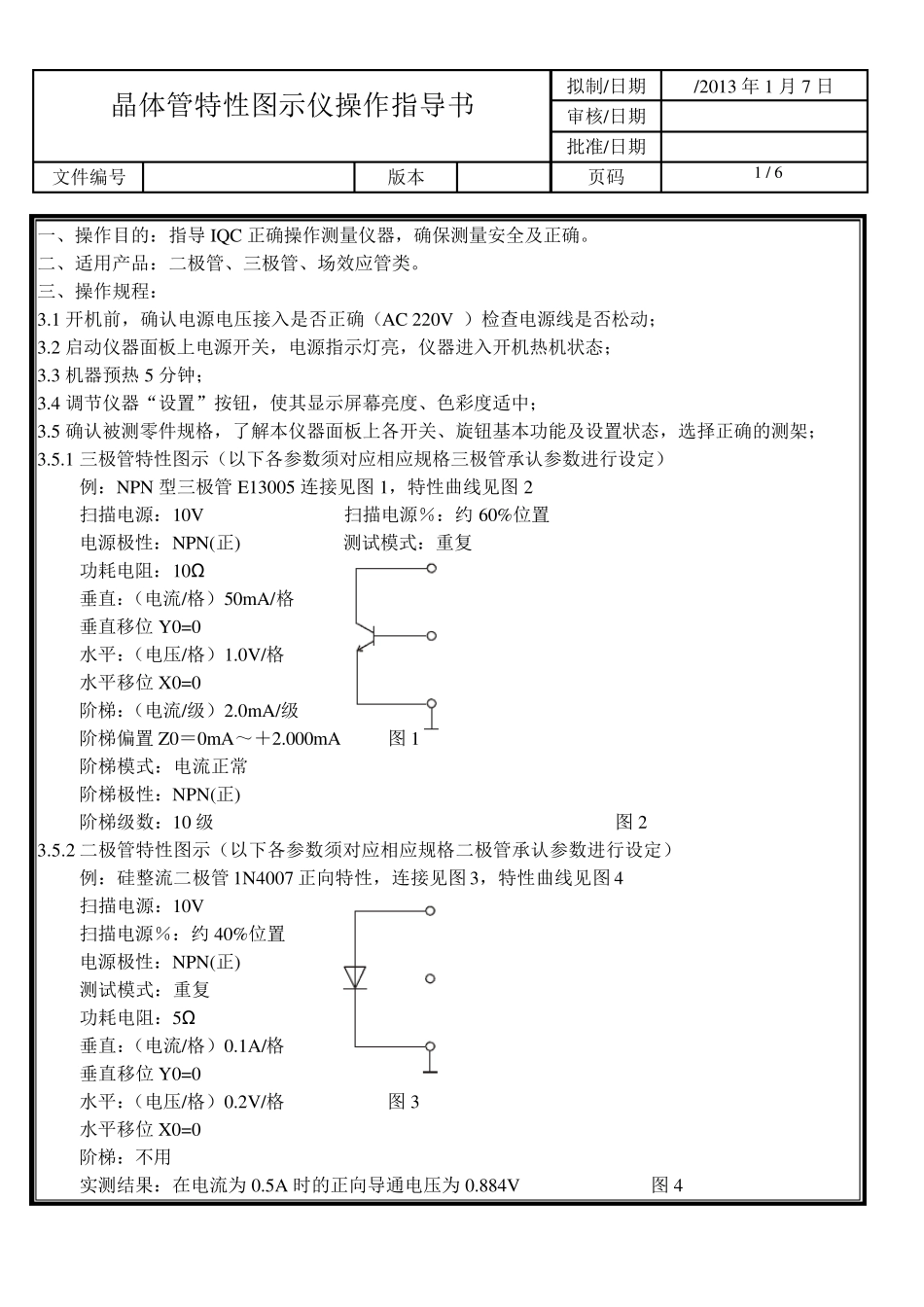

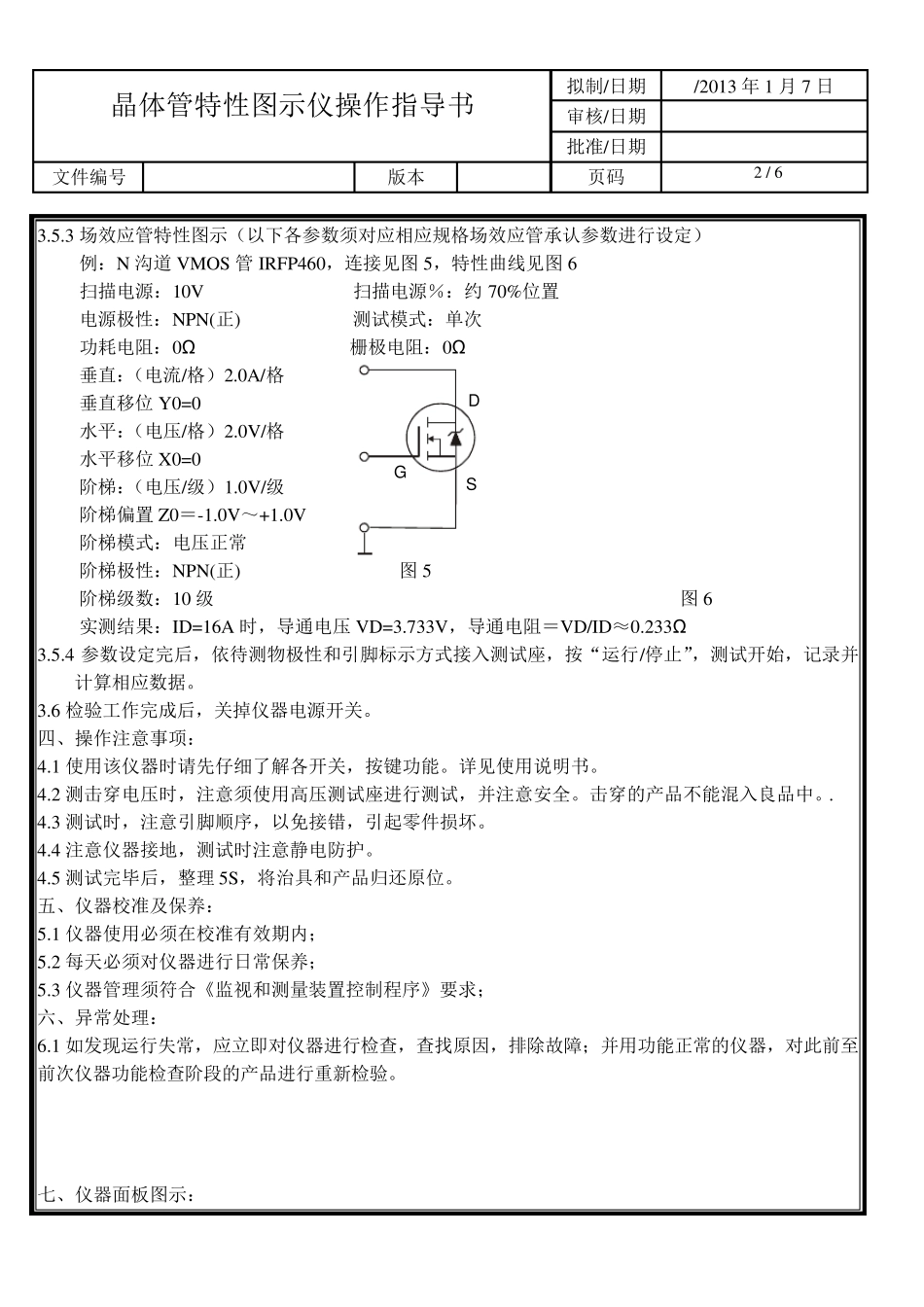

晶体管特性图示仪操作指导书 拟制/日期 /2013 年1 月7 日 审核/日期 批准/日期 文件编号 SSL-W-WI-QC-048 版本 1.0 页码 1 / 6 一、操作目的：指导IQC 正确操作测量仪器，确保测量安全及正确。 二、适用产品：二极管、三极管、场效应管类。 三、操作规程： 3.1 开机前，确认电源电压接入是否正确（AC 220V ）检查电源线是否松动； 3.2 启动仪器面板上电源开关，电源指示灯亮，仪器进入开机热机状态； 3.3 机器预热5 分钟； 3.4 调节仪器“设置”按钮，使其显示屏幕亮度、色彩度适中； 3.5 确认被测零件规格，了解本仪器面板上各开关、旋钮基本功能及设置状态，选择正确的测架； 3.5.1 三极管特性图示（以下各参数须对应相应规格三极管承认参数进行设定） 例：NPN 型三极管E13005 连接见图1，特性曲线见图2 扫描电源：10V 扫描电源％：约 60%位置 电源极性：NPN(正) 测试模式：重复 功耗电阻：10Ω 垂直：（电流/格）50m A/格 垂直移位 Y0=0 水平：（电压/格）1.0V/格 水平移位 X0=0 阶梯：（电流/级）2.0m A/级 阶梯偏置 Z0＝0m A～＋2.000m A 图1 阶梯模式：电流正常 阶梯极性：NPN(正) 阶梯级数：10 级 图2 3.5.2 二极管特性图示（以下各参数须对应相应规格二极管承认参数进行设定） 例：硅整流二极管1N4007 正向特性，连接见图3，特性曲线见图4 扫描电源：10V 扫描电源％：约 40%位置 电源极性：NPN(正) 测试模式：重复 功耗电阻：5Ω 垂直：（电流/格）0.1A/格 垂直移位 Y0=0 水平：（电压/格）0.2V/格 图3 水平移位 X0=0 阶梯：不用 实测结果：在电流为 0.5A 时的正向导通电压为 0.884V 图4 CBECBE 晶体管特性图示仪操作指导书 拟制/日期 /2013 年1 月7 日 审核/日期 批准/日期 文件编号 SSL-W-WI-QC-048 版本 1.0 页码 2 / 6 3.5.3 场效应管特性图示（以下各参数须对应相应规格场效应管承认参数进行设定） 例：N 沟道VMOS 管IRFP460，连接见图5，特性曲线见图6 扫描电源：10V 扫描电源％：约70%位置 电源极性：NPN(正) 测试模式：单次 功耗电阻：0Ω 栅极电阻：0Ω 垂直：（电流/格）2.0A/格 垂直移位Y0=0 水平：（电压/格）2.0V/格 水平移位X0=0 阶梯：（电压/级）1.0V/级 阶梯偏置Z0＝-1.0V～+1.0V 阶梯模式：电压正常 阶梯极性：NPN(正) 图5 阶梯级数：10 级 图6 实测结果：ID=16A 时，导通电压VD=3.73...
