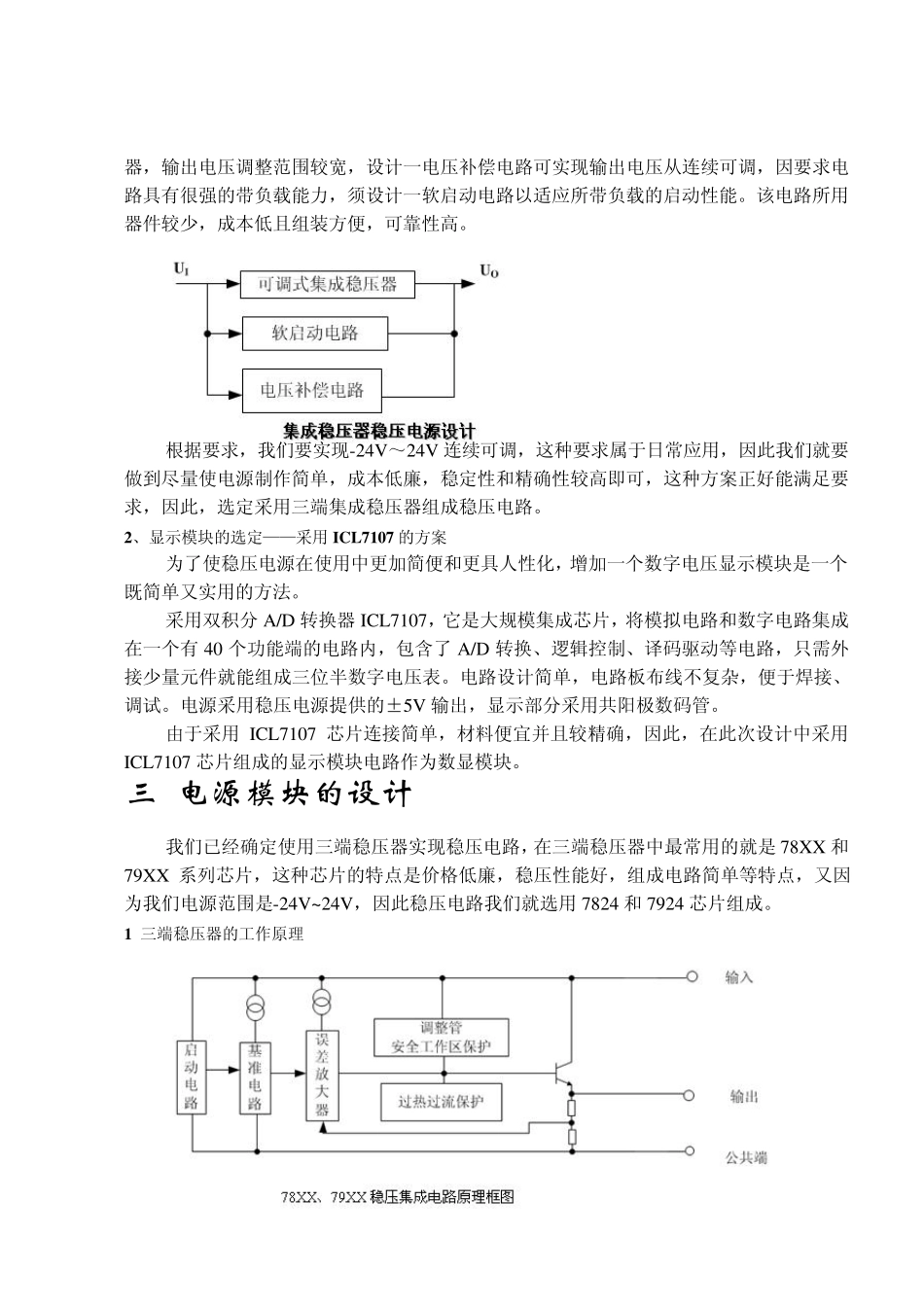

数字显示连续可调直流稳压电源的设计 引言: 当今社会人们极大的享受着电子设备带来的便利,但是任何电子设备都有一个共同的电路--电源电路。大到超级计算机、小到袖珍计算器,所有的电子设备都必须在电源电路的支持下才能正常工作。随着科技的发展,电气、电子设备已经广泛的应用于日常、科研、学习等各个方面。电源已经成为电气和电子设备中必不可少的能源供应部件,对电源的研究和开发已经成为新技术、新设备开发的重要环节,在推动科技发展中起着重要作用。 本文介绍了一种数字显示连续可调直流稳压电源的设计方案,此方案应用 7824 及7924 芯片组成稳压电源的电源模块,用 ICL7107芯片组成了数显模块,最终通过两个模块的连接实现连续可调直流稳压功能。同时,本文还对电源模块和数显模块的基本原理,参数计算和性能指标等进行了分析讲解。 这种电源价格便宜,电路简单,并且可通过旋钮在-24V~24V 范围内调节电压,使用方便、安全、稳定性高。 一,直流稳压电源 直流稳压电源又称直流稳压器。它的供电电源大都是交流电源,当交流供电电源的电压或负载电阻变化时,稳压器的直接输出电压都能保持稳定。直流稳压电源分连续导电式与开关式两类。前者由变压器把单相或三相交流电压变到适当值,然后经整流、滤波,获得不稳定的直流电源,再经稳压电路得到稳定电压(或电流)。这种电源线路简单、纹波小、相互干扰小,但体积大、耗材多,效率低(常低于 40%~60%)。后者以改变调整元件(或开关)的通断时间比来调节输出电压,从而达到稳压。这类电源功耗小,效率可达85%左右。所以,80 年代以来发展迅速。从工作方式上可分为:①可控整流型。用改变晶闸管的导通时间来调整输出电压。②斩波型。输入是不稳定的直流电压,以改变开关电路的通断比得到单向脉动直流,再经滤波后得到稳定直流电压。③变换器型。不稳定直流电压先经逆变器变换成高频交流电,再经变压、整流、滤波后,从所得新的直流输出电压取样,反馈控制逆变器工作频率,达到稳定输出直流电压的目的。 二 方案确定 本课题要求电源可靠性高,电压调节方便,并且电压显示正确、稳定。所研究稳压电源的技术指标如下: 输入电压: 220V 交流电压; 输出电压: -24V~24V 直流电压; 1 、电源模块的选定——采用三端集成稳压器电路 该电路框图如图 2.3 所示, 它采用输出电压可调且内部有过载保护的三端集成稳压器,输出电压调整范围较宽,设计一电压补偿电路可实现输...
