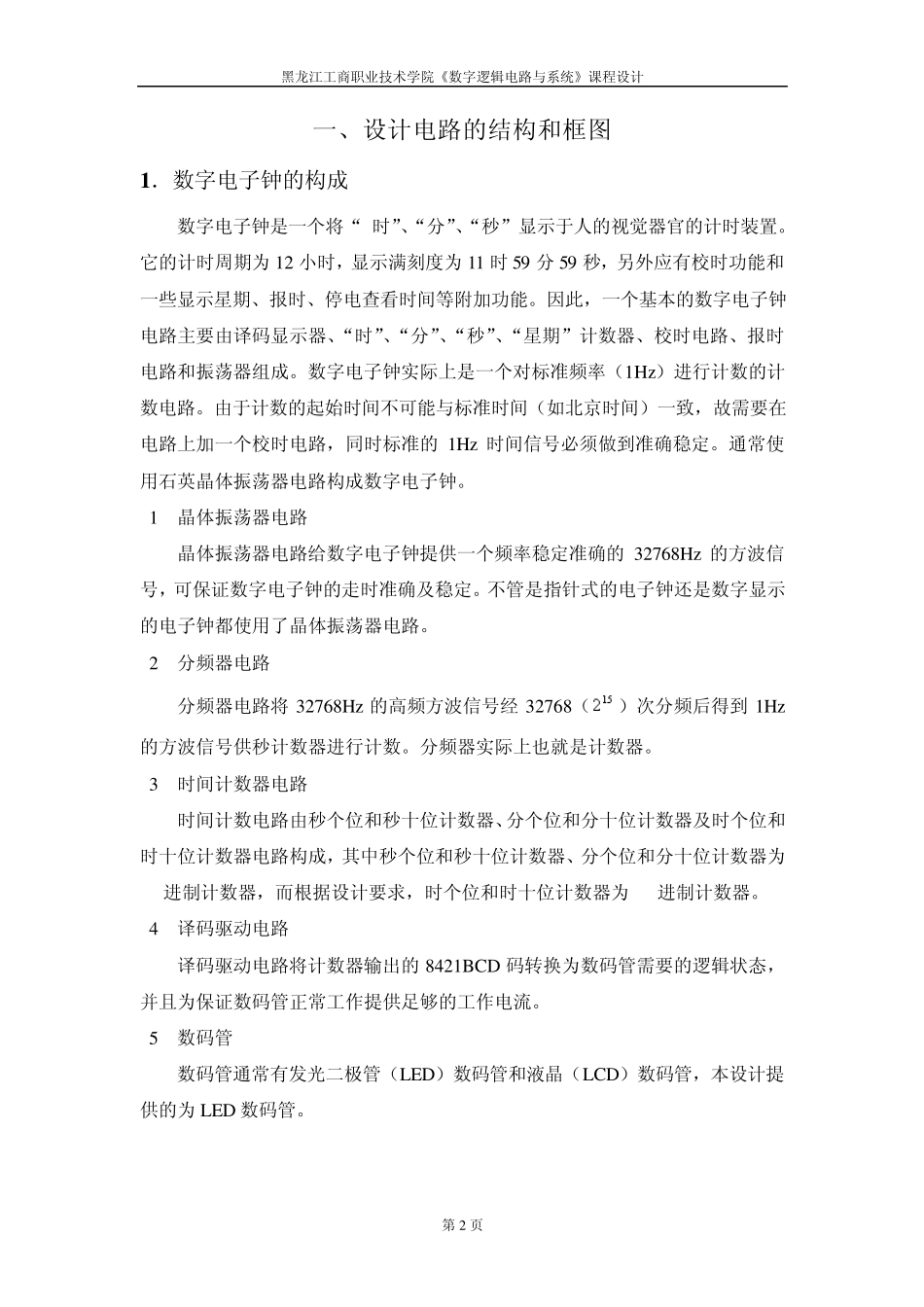

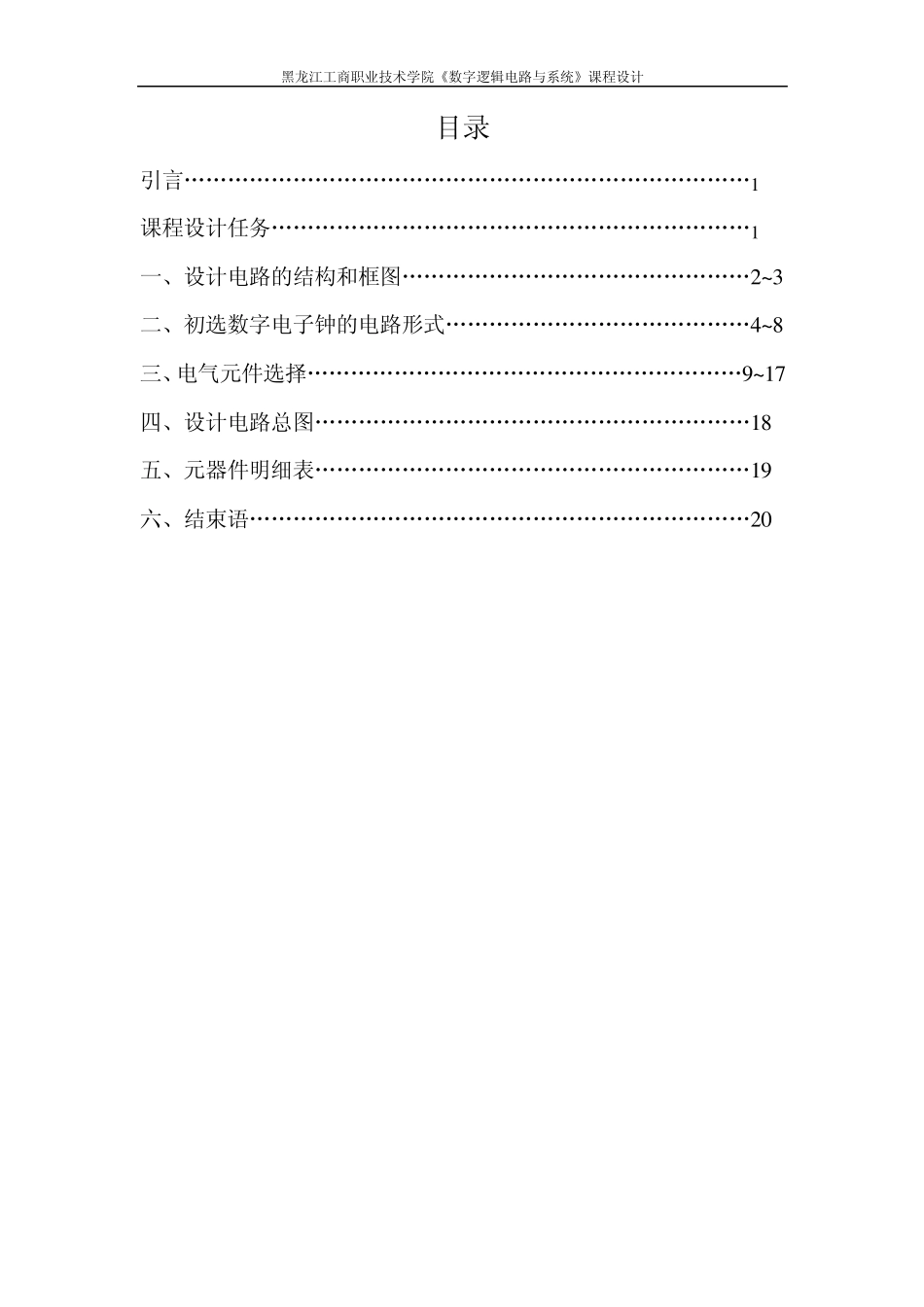

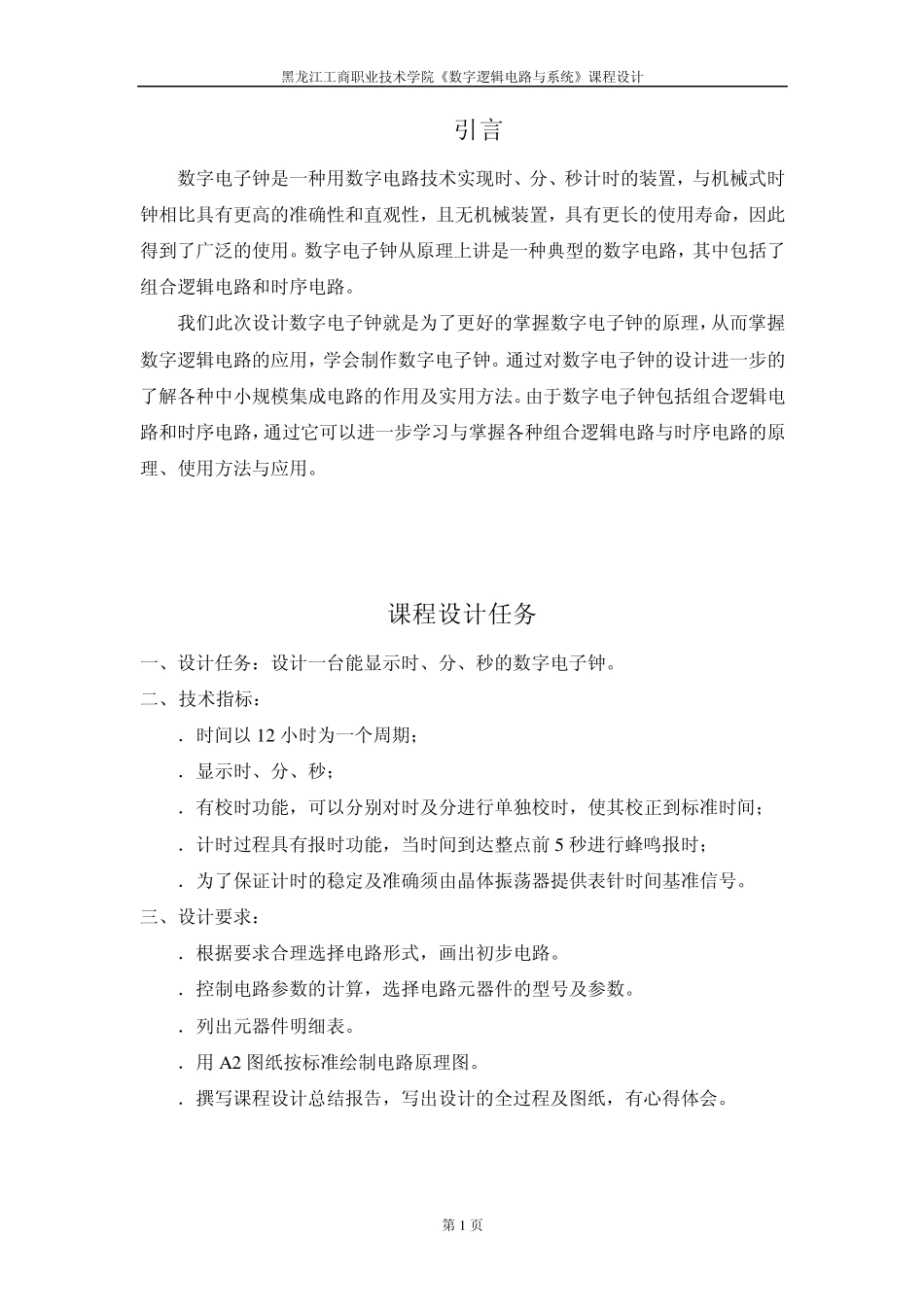

黑龙江工商职业技术学院《数字逻辑电路与系统》课程设计 目录 引言„„„„„„„„„„„„„„„„„„„„„„„„„„1 课程设计任务„„„„„„„„„„„„„„„„„„„„„„1 一、设计电路的结构和框图„„„„„„„„„„„„„„„„2~3 二、初选数字电子钟的电路形式„„„„„„„„„„„„„„4~8 三、电气元件选择„„„„„„„„„„„„„„„„„„„„9~17 四、设计电路总图„„„„„„„„„„„„„„„„„„„„18 五、元器件明细表„„„„„„„„„„„„„„„„„„„„19 六、结束语„„„„„„„„„„„„„„„„„„„„„„„20 黑龙江工商职业技术学院《数字逻辑电路与系统》课程设计 第1 页 引言 数字电子钟是一种用数字电路技术实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确性和直观性，且无机械装置，具有更长的使用寿命，因此得到了广泛的使用。数字电子钟从原理上讲是一种典型的数字电路，其中包括了组合逻辑电路和时序电路。 我们此次设计数字电子钟就是为了更好的掌握数字电子钟的原理，从而掌握数字逻辑电路的应用，学会制作数字电子钟。通过对数字电子钟的设计进一步的了解各种中小规模集成电路的作用及实用方法。由于数字电子钟包括组合逻辑电路和时序电路，通过它可以进一步学习与掌握各种组合逻辑电路与时序电路的原理、使用方法与应用。 课程设计任务 一、设计任务：设计一台能显示时、分、秒的数字电子钟。 二、技术指标： 1．时间以 12 小时为一个周期； 2．显示时、分、秒； 3．有校时功能，可以分别对时及分进行单独校时，使其校正到标准时间； 4．计时过程具有报时功能，当时间到达整点前 5 秒进行蜂鸣报时； 5．为了保证计时的稳定及准确须由晶体振荡器提供表针时间基准信号。 三、设计要求： 1．根据要求合理选择电路形式，画出初步电路。 2．控制电路参数的计算，选择电路元器件的型号及参数。 3．列出元器件明细表。 4．用A 2 图纸按标准绘制电路原理图。 5．撰写课程设计总结报告，写出设计的全过程及图纸，有心得体会。 黑龙江工商职业技术学院《数字逻辑电路与系统》课程设计 第2 页 一、设计电路的结构和框图 1 ．数字电子钟的构成 数字电子钟是一个将“ 时”、“分”、“秒”显示于人的视觉器官的计时装置。它的计时周期为 12 小时，显示满刻度为 11 时 59 分 59 秒，另外应有校时功能和一些显示星期、报...
