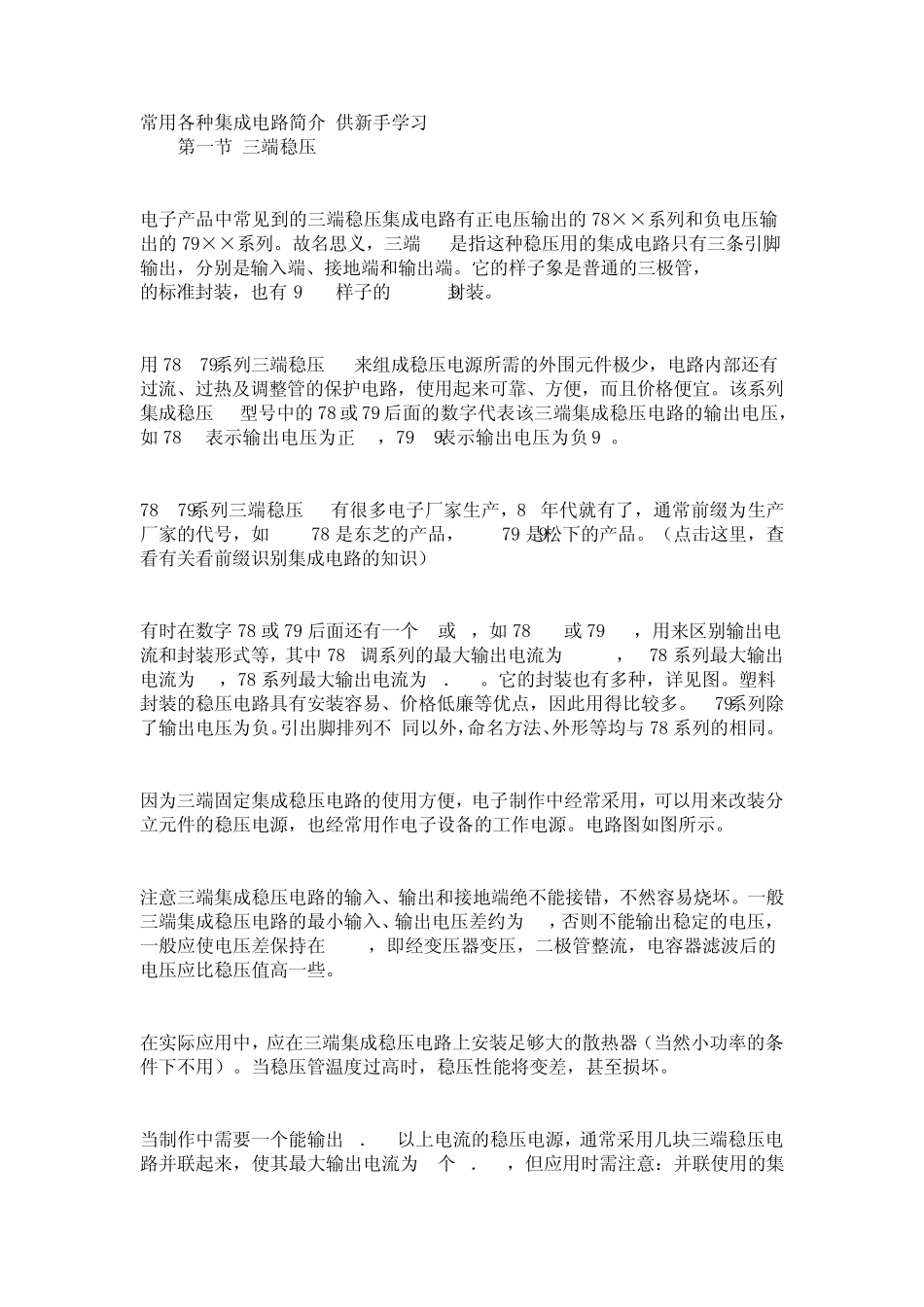

常用各种集成电路简介,供新手学习 第一节 三端稳压IC 电子产品中常见到的三端稳压集成电路有正电压输出的78××系列和负电压输出的79××系列
故名思义，三端IC是指这种稳压用的集成电路只有三条引脚输出，分别是输入端、接地端和输出端
它的样子象是普通的三极管， TO-220的标准封装，也有9013样子的TO-92封装
用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜
该系列集成稳压IC型号中的78 或 79 后面的数字代表该三端集成稳压电路的输出电压，如 7806表示输出电压为正6V，7909表示输出电压为负 9V
78/79系列三端稳压IC有很多电子厂家生产，80年代就有了，通常前缀为生产厂家的代号，如 TA7805是东芝的产品，AN7909是松下的产品
（点击这里，查看有关看前缀识别集成电路的知识） 有时在数字 78 或 79 后面还有一个 M或 L，如 78M12或 79L24，用来区别输出电流和封装形式等，其中78L调系列的最大输出电流为 100mA， 78M系列最大输出电流为 1A，78 系列最大输出电流为 1．5A
它的封装也有多种，详见图
塑料封装的稳压电路具有安装容易、价格低廉等优点，因此用得比较多
79系列除了输出电压为负
引出脚排列不 同以外，命名方法、外形等均与 78 系列的相同
因为三端固定集成稳压电路的使用方便，电子制作中经常采用，可以用来改装分立元件的稳压电源，也经常用作电子设备的工作电源
电路图如图所示
注意三端集成稳压电路的输入、输出和接地端绝不能接错，不然容易烧坏
一般三端集成稳压电路的最小输入、输出电压差约为 2V，否则不能输出稳定的电压，一般应使电压差保持在 4-5V，即经变压器变压，二极管整流，电容器滤波后的电压应比稳压值高一些
