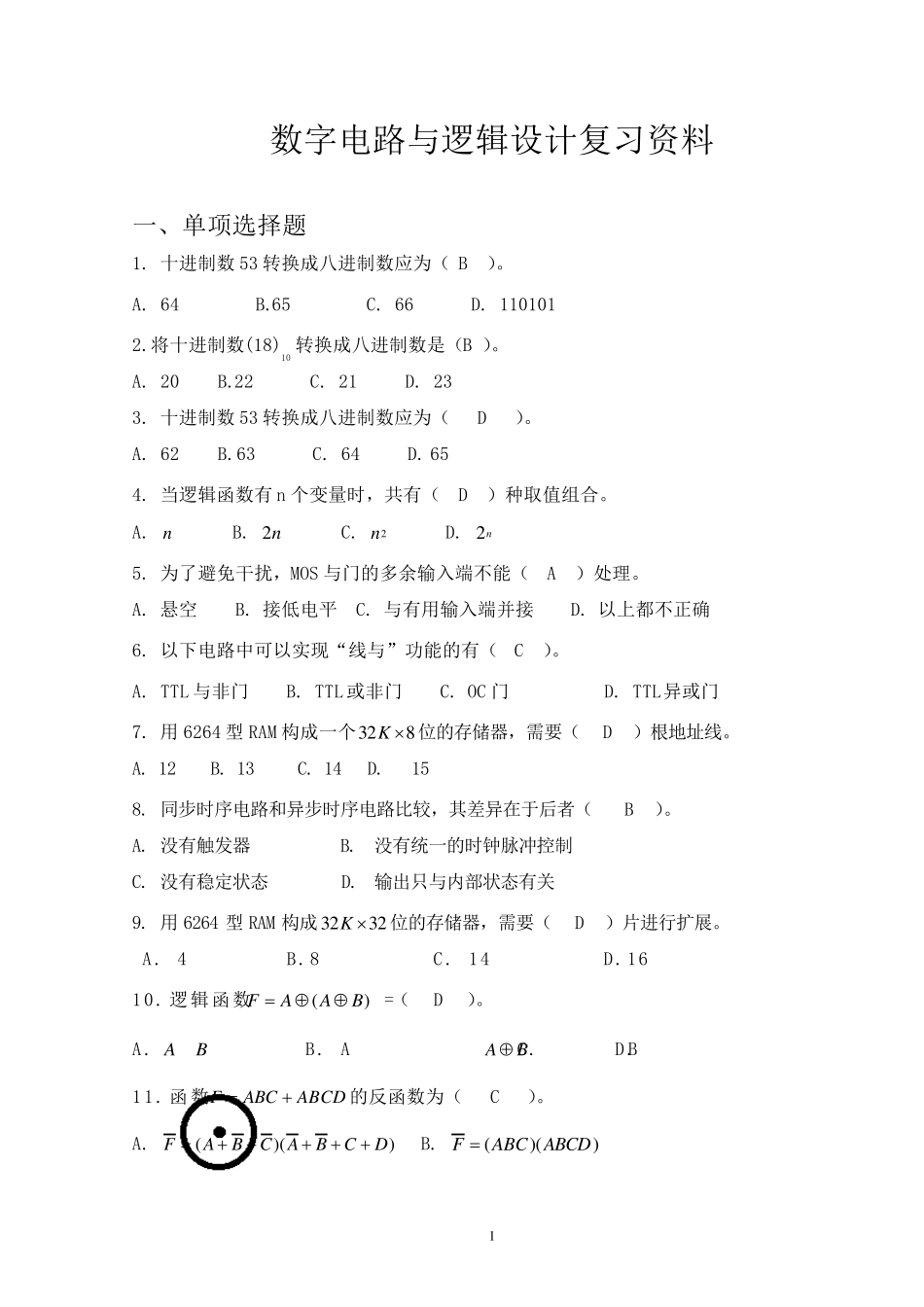

1 数字电路与逻辑设计复习资料 一、单项选择题 1. 十进制数53 转换成八进制数应为（ B ）。 A. 64 B.65 C. 66 D. 110101 2.将十进制数(18)10 转换成八进制数是（B ）。 A. 20 B.22 C. 21 D. 23 3. 十进制数53 转换成八进制数应为（ D ）。 A. 62 B.63 C. 64 D. 65 4. 当逻辑函数有n 个变量时，共有（ D ）种取值组合。 A. n B. 2 n C. 2n D. 2 n 5. 为了避免干扰，MOS 与门的多余输入端不能（ A ）处理。 A. 悬空 B. 接低电平 C. 与有用输入端并接 D. 以上都不正确 6. 以下电路中可以实现“线与”功能的有（ C ）。 A. TTL 与非门 B. TTL 或非门 C. OC 门 D. TTL异或门 7. 用6264 型 RAM 构成一个328K  位的存储器，需要（ D ）根地址线。 A. 12 B. 13 C. 14 D. 15 8. 同步时序电路和异步时序电路比较，其差异在于后者（ B ）。 A. 没有触发器 B. 没有统一的时钟脉冲控制 C. 没有稳定状态 D. 输出只与内部状态有关 9. 用6264 型 RAM 构成3232K 位的存储器，需要（ D ）片进行扩展。 A. 4 B.8 C. 14 D.16 10. 逻辑函数 ()FAAB =（ D ）。 A. AB B. A C. AB D. B 11. 函数FABCABCD的反函数为（ C ）。 A. ()()FABCABCD B. ()()FABCABCD 2 C. ()()FABCABCD D. FABCABCD 12.在图1 所示的TTL 电路中，输出应为（ B ）。 A . F＝0 B. F＝1 C. F＝A D. F＝ A 图1 13. 将 FABCACDCD展开成最小项表达式应为（ A ）。 A. (0 ,3 ,4 ,7 ,8 ,1 2 ,1 4 ,1 5 )m B. (0 ,3 ,4 ,7 ,8 ,1 2 ,1 3 ,1 5 )m C. (0 ,2 ,4 ,7 ,8 ,1 2 ,1 4 ,1 5 )m D. (0 ,3 ,4 ,7 ,8 ,1 1 ,1 4 ,1 5 )m 14. 用异或门实现反相功能，多余输入端应接（ B ）。 A. 地 B. 高电平 C. 低电平 D. 以上都不正确 15. 同CBA 相等的逻辑函数表达式是（ D ）。 A. ()A BC B. ))((CABA C. )(CBA D. ))((CABA 16. 图2 是 CMOS 电路，则输出（ C ）。 A. YABCDEF B. YABC DEF C. YABC DEF D. () ()YABCDEF 图2 3 17.下面可以实现线与的是（ B ）。 A. TTL 门 B.OC 门 C.三态门 D....
