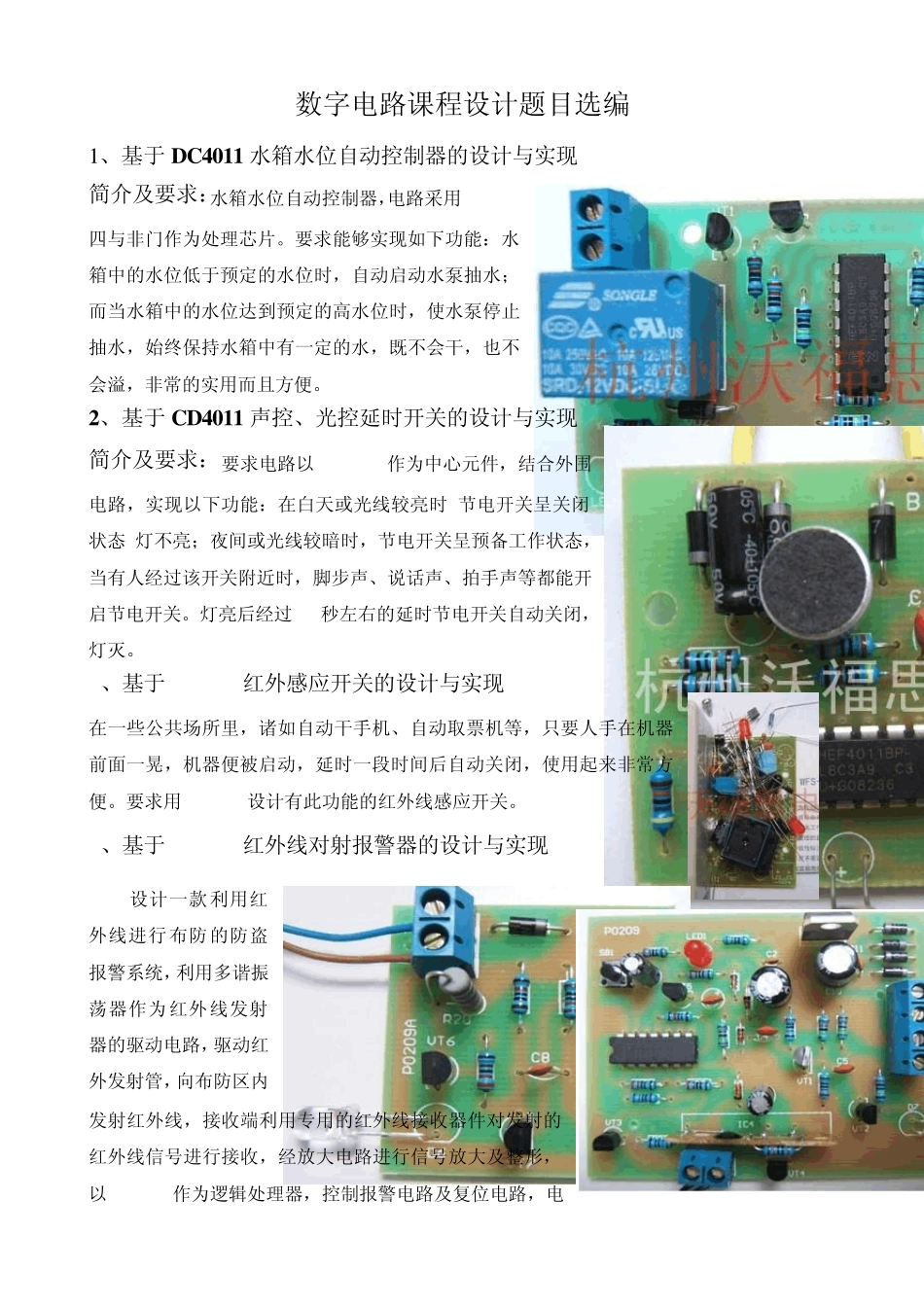

数字电路课程设计题目选编 1 、基于 D C 4011 水箱水位自动控制器的设计与实现 简介及要求：水箱水位自动控制器，电路采用 CD4011四与非门作为处理芯片。要求能够实现如下功能：水箱中的水位低于预定的水位时，自动启动水泵抽水；而当水箱中的水位达到预定的高水位时，使水泵停止抽水，始终保持水箱中有一定的水，既不会干，也不会溢，非常的实用而且方便。 2、基于 C D 4011 声控、光控延时开关的设计与实现 简介及要求：要求电路以 CD4011作为中心元件，结合外围电路，实现以下功能：在白天或光线较亮时,节电开关呈关闭状态,灯不亮；夜间或光线较暗时，节电开关呈预备工作状态，当有人经过该开关附近时，脚步声、说话声、拍手声等都能开启节电开关。灯亮后经过 40秒左右的延时节电开关自动关闭，灯灭。 3、基于 CD4011红外感应开关的设计与实现 在一些公共场所里，诸如自动干手机、自动取票机等，只要人手在机器前面一晃，机器便被启动，延时一段时间后自动关闭，使用起来非常方便。要求用 CD4011设计有此功能的红外线感应开关。 4、基于 CD4011红外线对射报警器的设计与实现 设计一款利用红外线进行布防的防盗报警系统，利用多谐振荡器作为红外线发射器的驱动电路，驱动红外发射管，向布防区内发射红外线，接收端利用专用的红外线接收器件对发射的红外线信号进行接收，经放大电路进行信号放大及整形，以 CD4011作为逻辑处理器，控制报警电路及复位电路，电路中设有报警信号锁定功能，即使现场的入侵人员走开，报警电路也将一直报警，直到人为解除后方能取消报警。 5、基于CD4069无线音乐门铃的设计与实现 音乐门铃已为人们所熟知，在一些住宅楼中都装有音乐门铃，当有客人来访时，只要按下门铃按钮，就会发出“叮咚”的声音或是播放一首乐曲，然而在一些已装修好的室内，若是装上有线门铃，由于必须布线，从而破坏装修，让人感到非常麻烦。采用 CD4069设计一款无线音乐门铃，发射按键与接收机间采用了无线方式传输信息。 6、基于时基电路555“叮咚”门铃的设计与实现 用 NE555集成电路设计、制作一个“叮咚”门铃，使该装置能够发出音色比较动听的“叮咚”声。 7、基于CD4511数显八路抢答器的设计与实现 CD4511是一块含 BCD-7段锁存、译码、驱动电路于一体的集成电路。设计一款基于CD4511八路抢答器，该电路包括抢答，编码，优先，锁存，数显和复位。 8、基于NE555+CD4017流水彩灯的设计与实现 以 NE555和...
