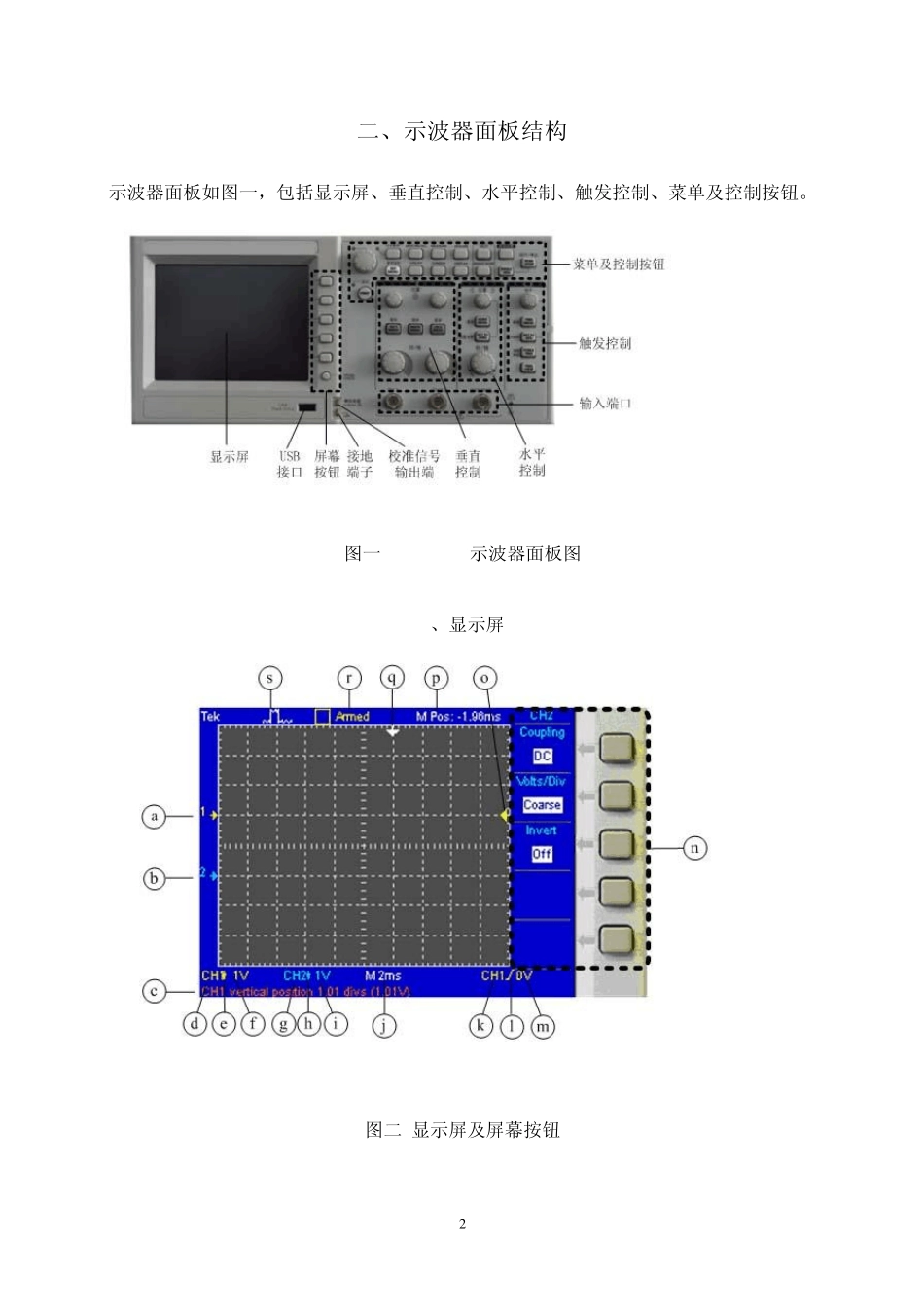

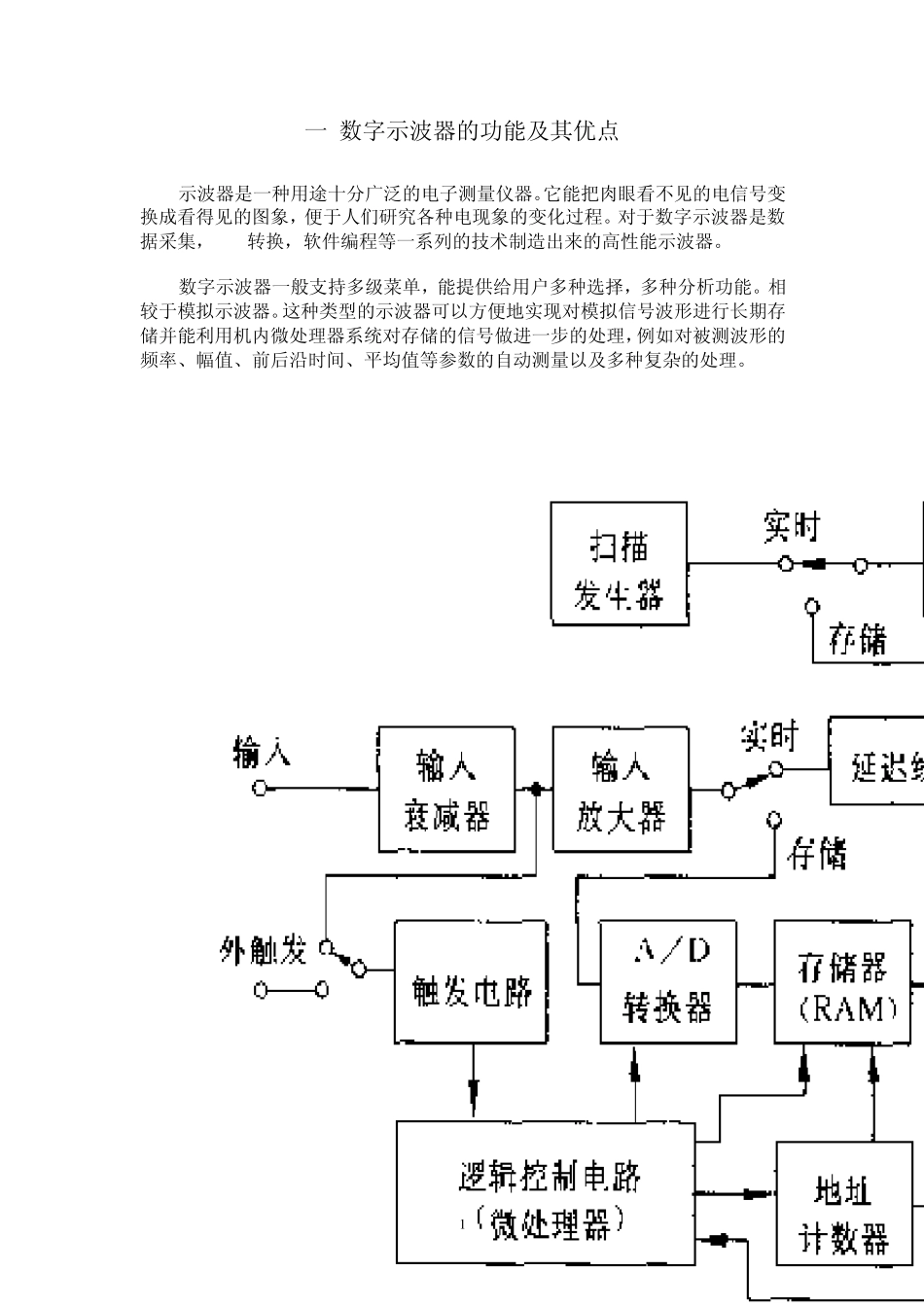

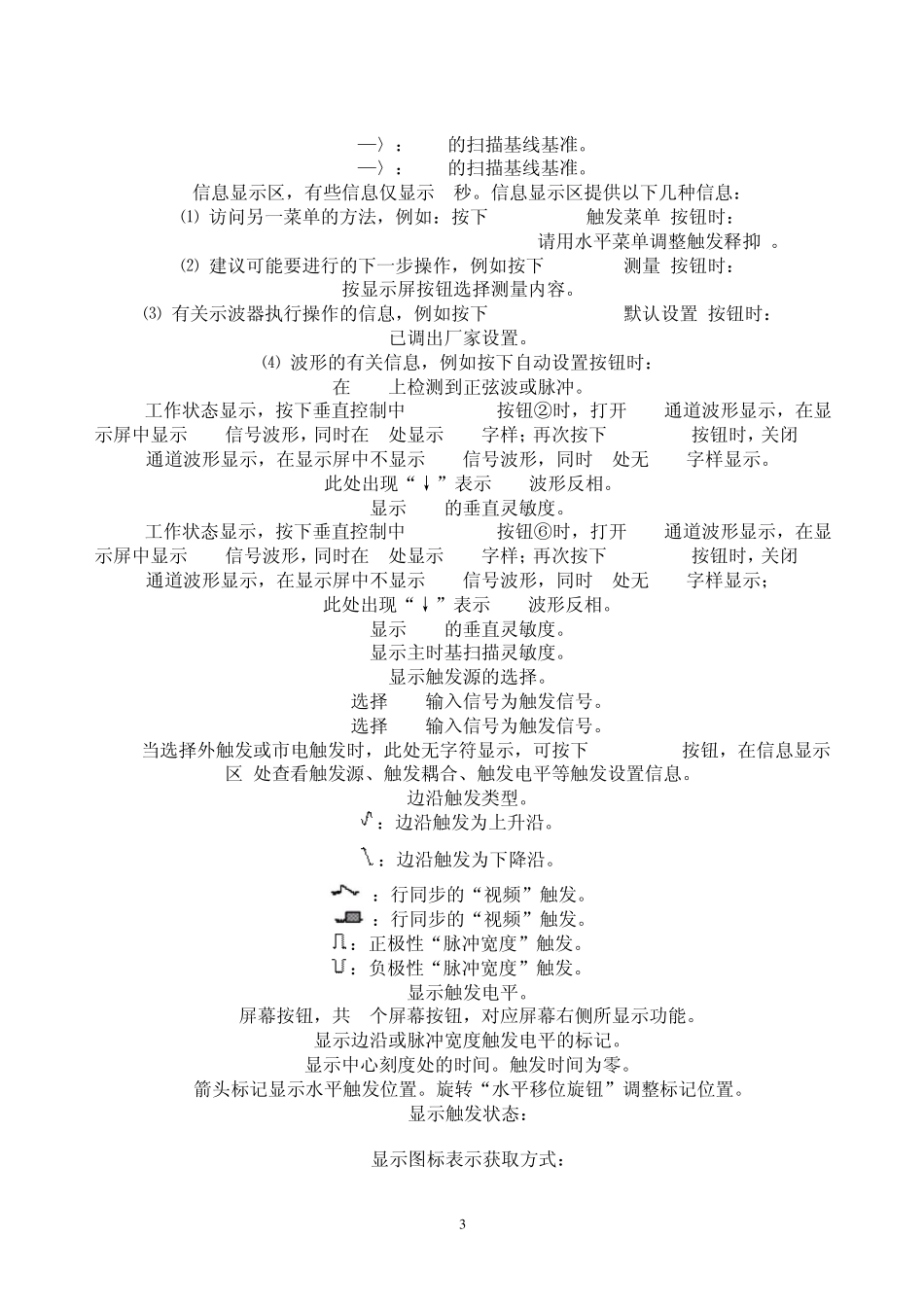

1 一 数字示波器的功能及其优点 示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图象，便于人们研究各种电现象的变化过程。对于数字示波器是数据采集，A/D转换，软件编程等一系列的技术制造出来的高性能示波器。 数字示波器一般支持多级菜单，能提供给用户多种选择，多种分析功能。相较于模拟示波器。这种类型的示波器可以方便地实现对模拟信号波形进行长期存储并能利用机内微处理器系统对存储的信号做进一步的处理，例如对被测波形的频率、幅值、前后沿时间、平均值等参数的自动测量以及多种复杂的处理。 2 二、示波器面板结构 示波器面板如图一，包括显示屏、垂直控制、水平控制、触发控制、菜单及控制按钮。 图一 TDS1001B示波器面板图 1、显示屏 图二 显示屏及屏幕按钮 3 a 1—〉：CH1的扫描基线基准。 b 2—〉：CH2的扫描基线基准。 c 信息显示区，有些信息仅显示 3秒。信息显示区提供以下几种信息： ⑴ 访问另一菜单的方法，例如：按下 TRIG MENU(触发菜单)按钮时： For TRIGGER HOLDOFF, go to HORIZONTAL MENU(请用水平菜单调整触发释抑)。 ⑵ 建议可能要进行的下一步操作，例如按下 MEASURE(测量)按钮时： 按显示屏按钮选择测量内容。 ⑶ 有关示波器执行操作的信息，例如按下 DEFAULT SETUP(默认设置)按钮时： 已调出厂家设置。 ⑷ 波形的有关信息，例如按下自动设置按钮时： 在 CH1上检测到正弦波或脉冲。 d CH1工作状态显示，按下垂直控制中 CH1 MENU 按钮②时，打开 CH1通道波形显示，在显示屏中显示 CH1信号波形，同时在 d处显示 CH1字样；再次按下 CH1 MENU 按钮时，关闭 CH1通道波形显示，在显示屏中不显示 CH1信号波形，同时 d处无 CH1字样显示。 e 此处出现“↓”表示 CH1波形反相。 f 显示 CH1的垂直灵敏度。 g CH2工作状态显示，按下垂直控制中 CH2 MENU 按钮⑥时，打开 CH2通道波形显示，在显示屏中显示 CH1信号波形，同时在 g处显示 CH2字样；再次按下 CH2 MENU 按钮时，关闭 CH2通道波形显示，在显示屏中不显示 CH1信号波形，同时 g处无 CH1字样显示； h 此处出现“↓”表示 CH2波形反相。 i 显示 CH2的垂直灵敏度。 j 显示主时基扫描灵敏度。 k 显示触发源的选择。 CH1:选择 CH1输入信号为触发信号。 CH2:选择 CH2输入信号为触发信号。 当选择外触发或市电触发时，此处无字符显示，可...
