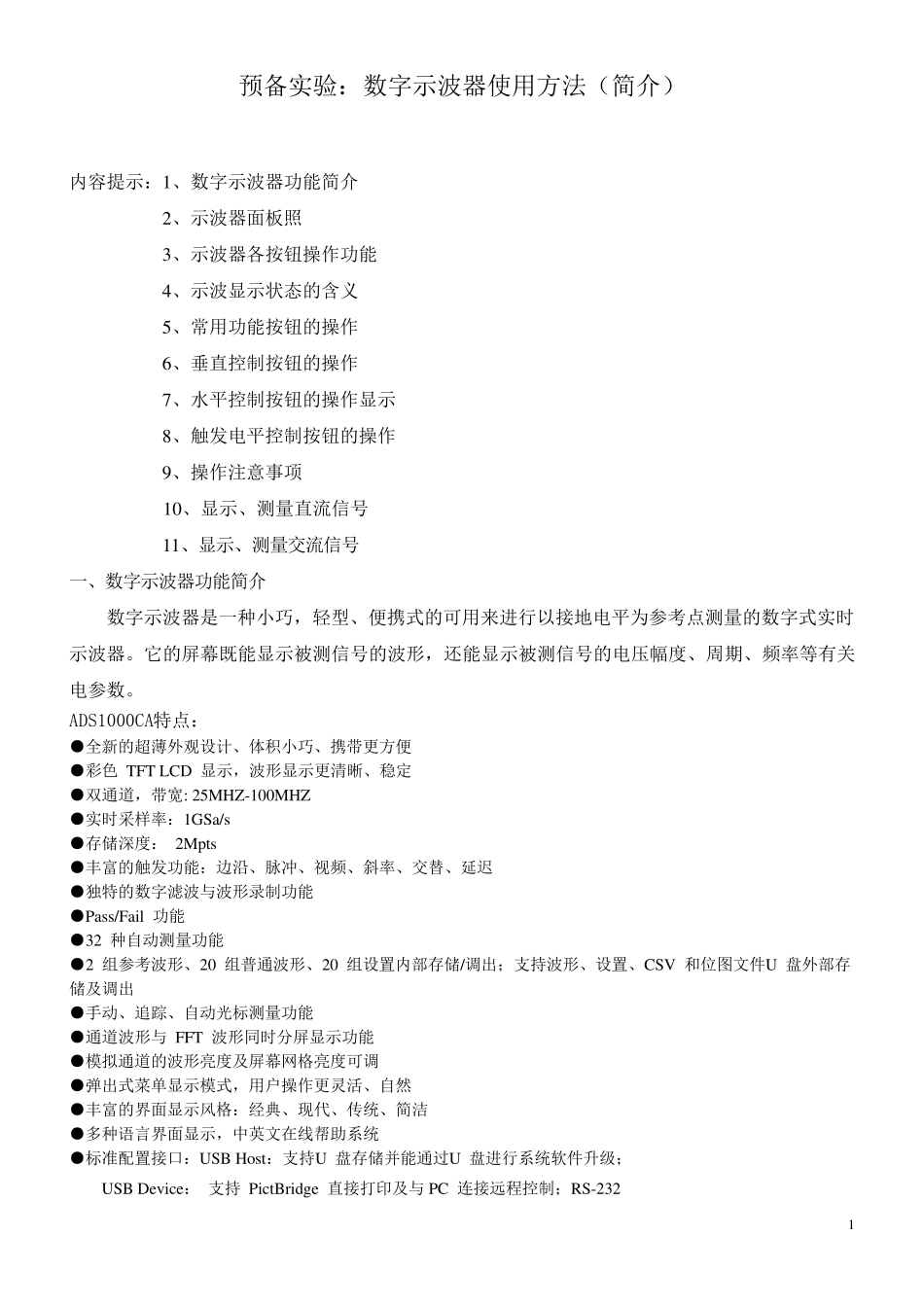

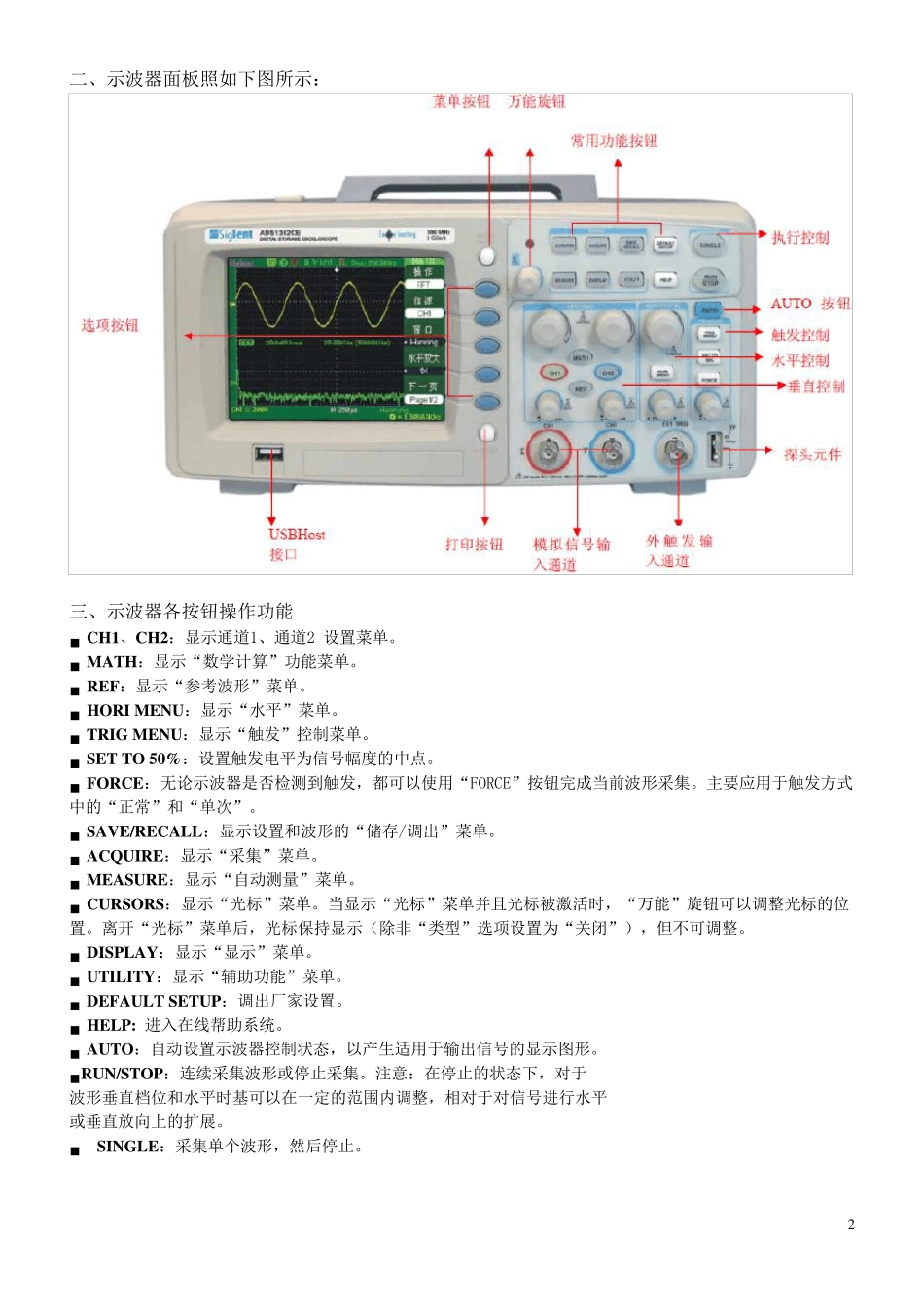

1 预备实验：数字示波器使用方法（简介） 内容提示：1、数字示波器功能简介 2、示波器面板照 3、示波器各按钮操作功能 4、示波显示状态的含义 5、常用功能按钮的操作 6、垂直控制按钮的操作 7、水平控制按钮的操作显示 8、触发电平控制按钮的操作 9、操作注意事项 10、显示、测量直流信号 11、显示、测量交流信号 一、数字示波器功能简介 数字示波器是一种小巧，轻型、便携式的可用来进行以接地电平为参考点测量的数字式实时示波器。它的屏幕既能显示被测信号的波形，还能显示被测信号的电压幅度、周期、频率等有关电参数。 ADS1000CA特点： ●全新的超薄外观设计、体积小巧、携带更方便 ●彩色 TFT LCD 显示，波形显示更清晰、稳定 ●双通道，带宽: 25MHZ-100MHZ ●实时采样率：1GSa/s ●存储深度： 2Mpts ●丰富的触发功能：边沿、脉冲、视频、斜率、交替、延迟 ●独特的数字滤波与波形录制功能 ●Pass/Fail 功能 ●32 种自动测量功能 ●2 组参考波形、20 组普通波形、20 组设置内部存储/调出；支持波形、设置、CSV 和位图文件U 盘外部存储及 调出 ●手 动、追 踪 、自动光 标 测量功能 ●通道波形与 FFT 波形同 时分 屏显示功能 ●模 拟 通道的波形亮 度及 屏幕网 格 亮 度可调 ●弹 出式菜 单 显示模 式，用户 操作更灵 活 、自然 ●丰富的界 面显示风 格 ：经 典 、现 代 、传 统 、简洁 ●多 种语 言 界 面显示，中 英 文在 线 帮 助 系 统 ●标 准 配 置接口 ：USB Host：支持U 盘存储并 能通过 U 盘进行系 统 软 件升 级 ； USB Dev ice： 支持 PictBridge 直接打 印 及 与PC 连 接远 程 控制；RS-232 2 二、示波器面板照如下图所示： 三、示波器各按钮操作功能 ■ CH1、CH2：显示通道1、通道2 设置菜单。 ■ MATH：显示“数学计算”功能菜单。 ■ REF：显示“参考波形”菜单。 ■ HORI MENU：显示“水平”菜单。 ■ TRIG MENU：显示“触发”控制菜单。 ■ SET TO 50%：设置触发电平为信号幅度的中点。 ■ FORCE：无论示波器是否检测到触发，都可以使用“FORCE”按钮完成当前波形采集。主要应用于触发方式中的“正常”和“单次”。 ■ SAVE/RECALL：显示设置和波形的“储存/调出”菜单。 ■ ACQUIRE：显示“采集”菜单。 ■ MEASURE：显示“自动测量”菜单。 ■ CURSORS：显示“光标...
