数字逻辑2008(A卷)、答案及评分细则

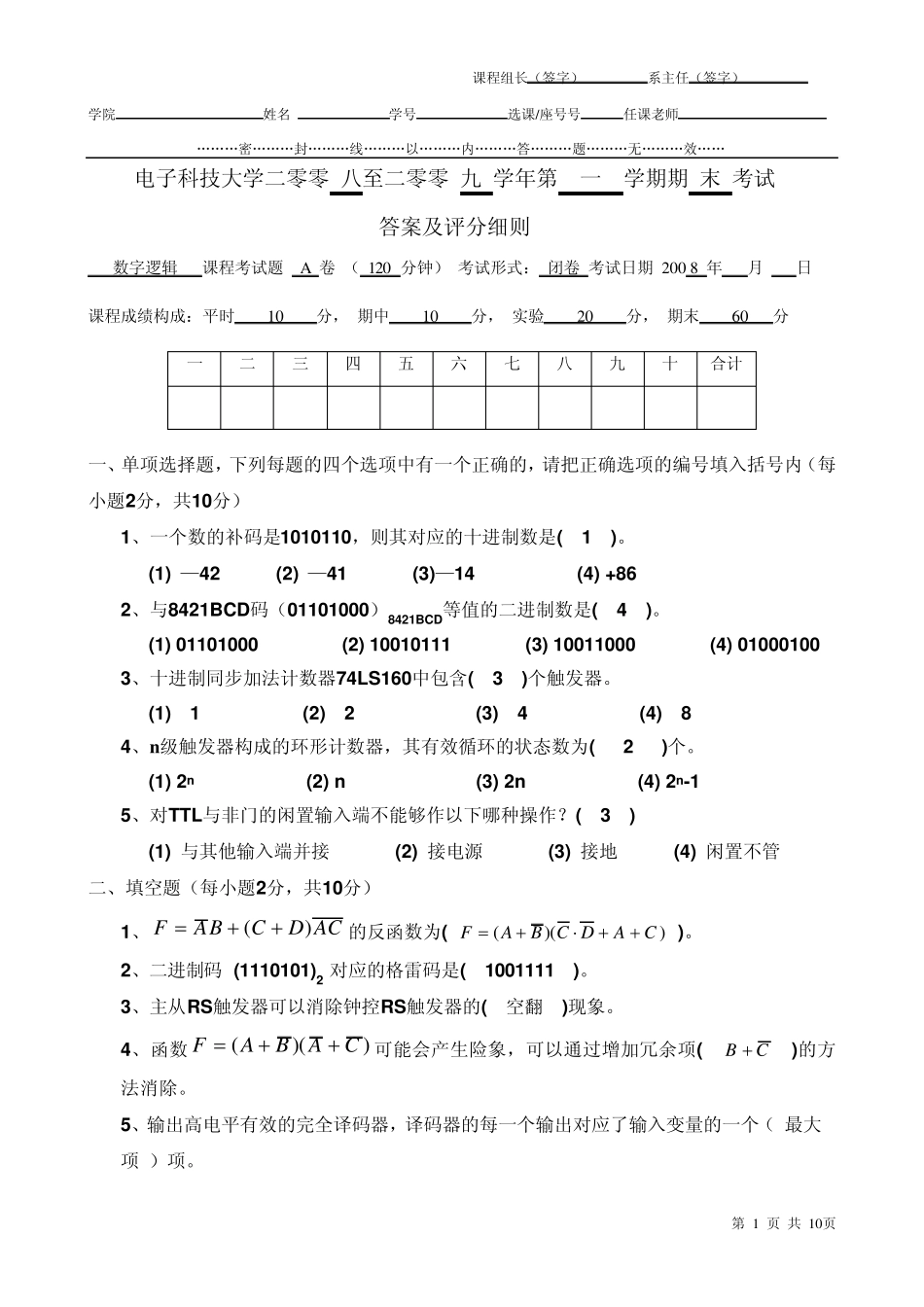

课程组长（签字） 系主任（签字） 学院 姓名 学号 选课/座号号 任课老师 „„„密„„„封„„„线„„„以„„„内„„„答„„„题„„„无„„„效„„ 第 1 页 共 10页 电子科技大学二零零 八至二零零 九 学年第 一 学期期 末 考试 答案及评分细则 数字逻辑 课程考试题 A 卷 （ 120 分钟） 考试形式： 闭卷 考试日期 200 8 年 月 日 课程成绩构成：平时 10 分， 期中 10 分， 实验 20 分， 期末 60 分 一 二 三 四 五 六 七 八 九 十 合计 一、单项选择题，下列每题的四个选项中有一个正确的，请把正确选项的编号填入括号内（每小题2分，共10分） 1、一个数的补码是1010110，则其对应的十进制数是( 1 )。 (1) —42 (2) —41 (3)—14 (4) +86 2、与8421BCD码（01101000）8421BCD等值的二进制数是( 4 )。 (1) 01101000 (2) 10010111 (3) 10011000 (4) 01000100 3、十进制同步加法计数器74LS160中包含( 3 )个触发器。 (1) 1 (2) 2 (3) 4 (4) 8 4、n 级触发器构成的环形计数器，其有效循环的状态数为( 2 )个。 (1) 2n (2) n (3) 2n (4) 2n-1 5、对TTL与非门的闲置输入端不能够作以下哪种操作？( 3 ) (1) 与其他输入端并接 (2) 接电源 (3) 接地 (4) 闲置不管 二、填空题（每小题2分，共10分） 1、ACDCBAF)(的反函数为( ))((CADCBAF )。 2、二进制码 (1110101)2 对应的格雷码是( 1001111 )。 3、主从RS触发器可以消除钟控RS触发器的( 空翻 )现象。 4、函数))((CABAF可能会产生险象，可以通过增加冗余项( CB  )的方法消除。 5、输出高电平有效的完全译码器，译码器的每一个输出对应了输入变量的一个（ 最大项 ）项。 课程组长（签字） 系主任（签字） 学院 姓名 学号 选课/座号号 任课老师 „„„密„„„封„„„线„„„以„„„内„„„答„„„题„„„无„„„效„„ 第 2 页 共 10页 三、判断题，请在下面正确描述的前面打√，在错误描述前面打×（每小题2分，10分） （ × ）1、正逻辑假设下的与非门对应了负逻辑假设下的或门 。 （ × ）2、在奇偶校验码中，奇校验的含义是数据本身含有奇数个1，则校验位为1，否则校验位为0。 （ √ ）3、多个集电极开路（OC）输出门电路的输出端可以“线与”连接。 （ × ）4、在任何情况下，都可以直接将多个...
