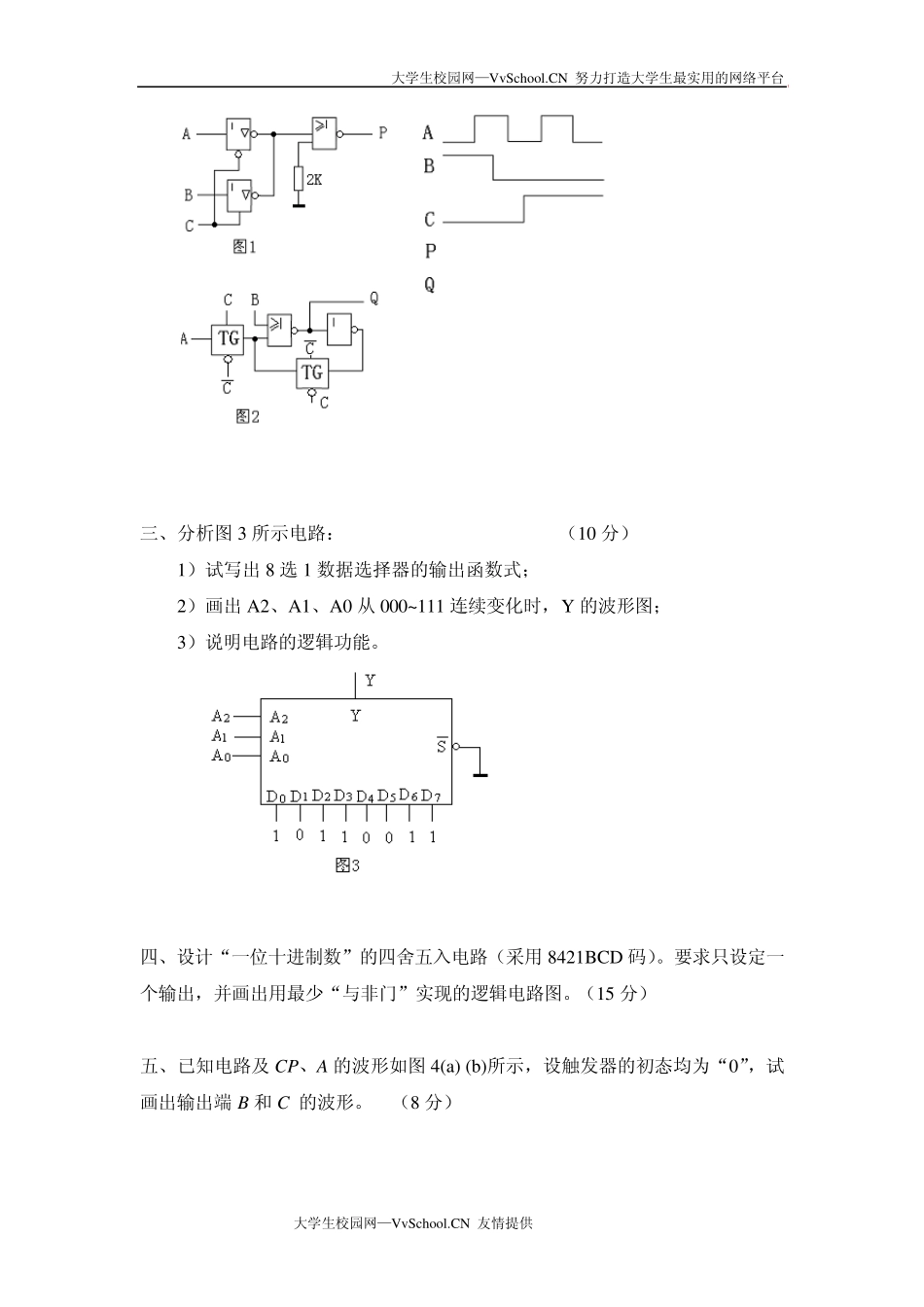

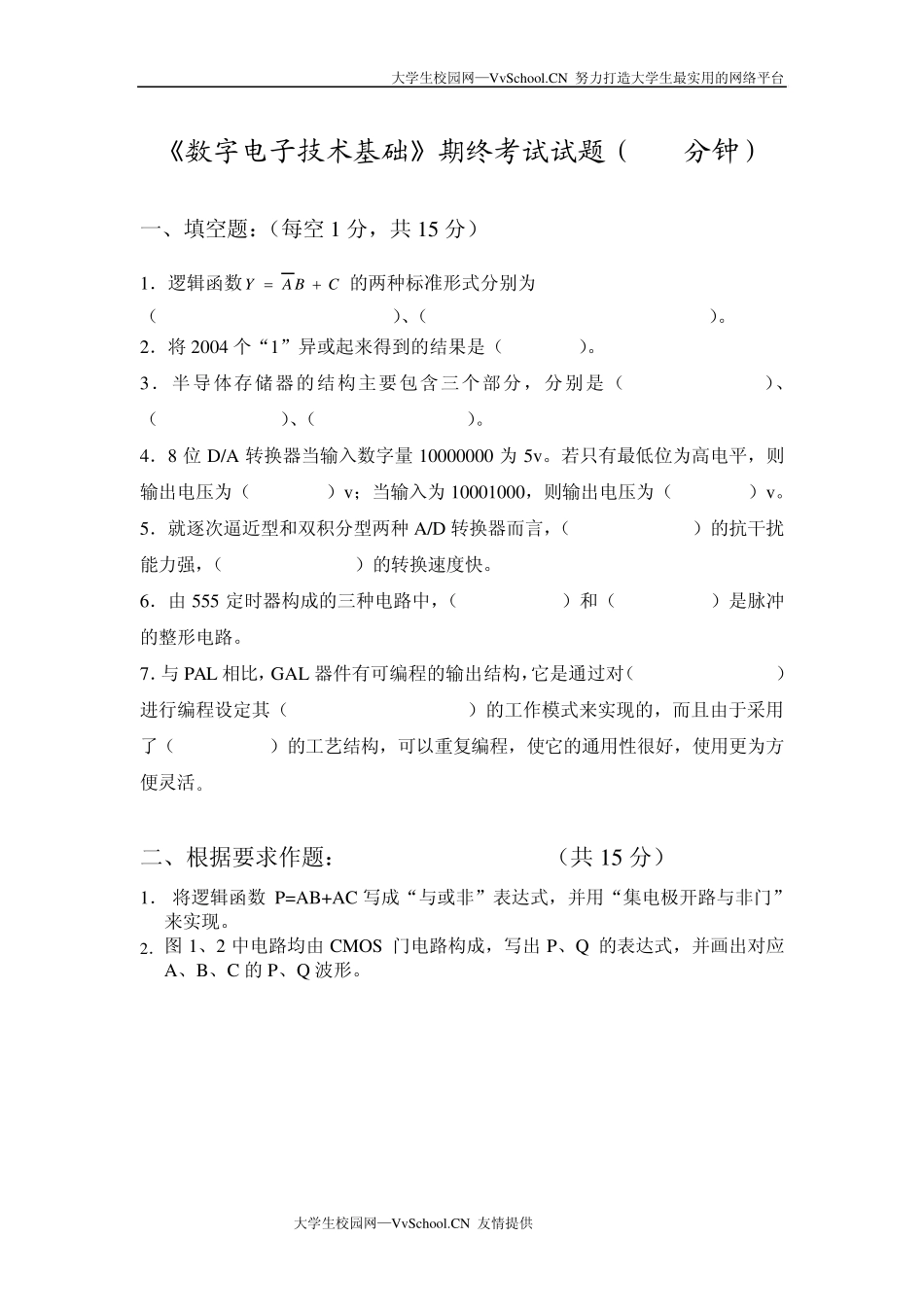

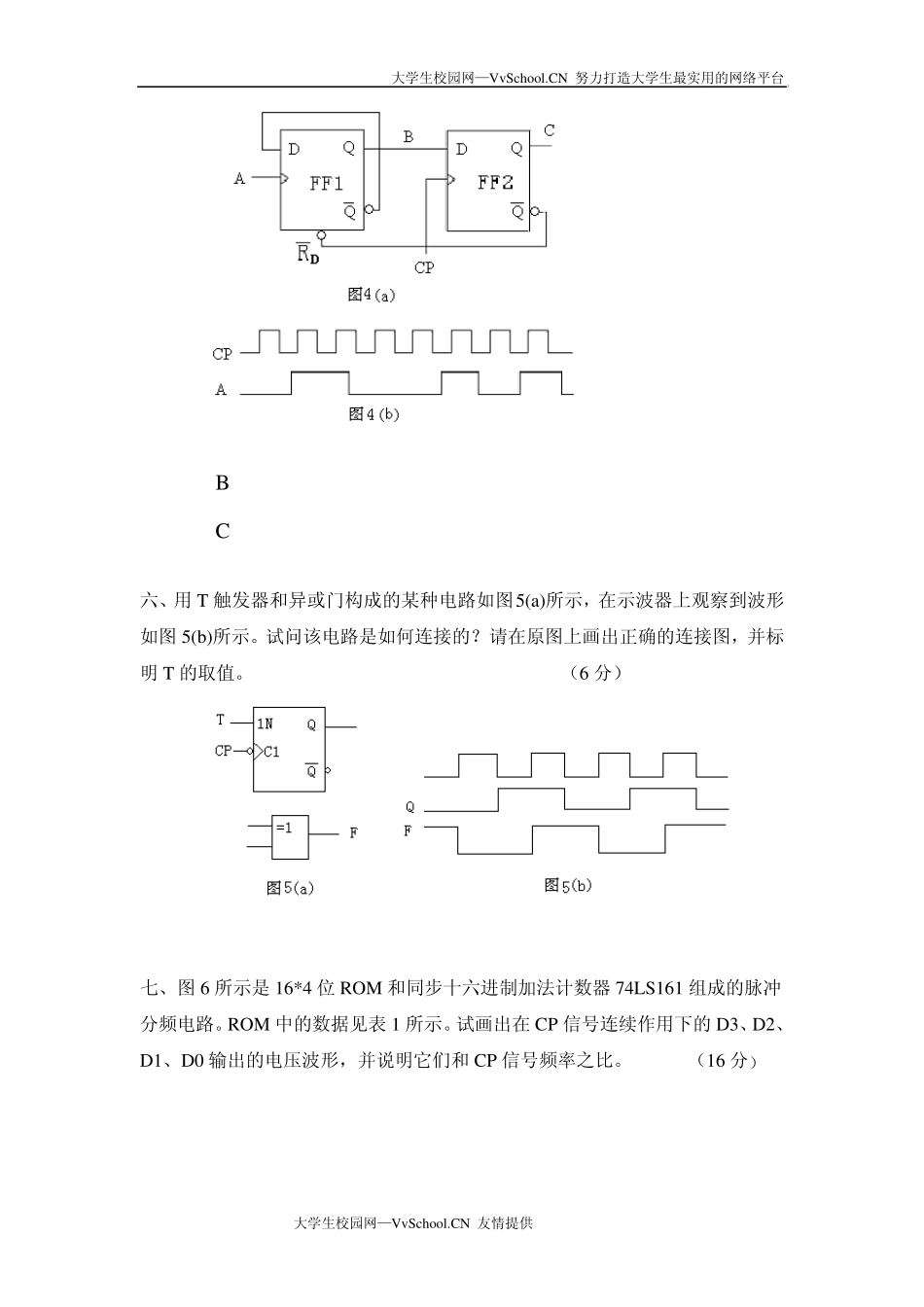

大学生校园网—Vv Scho o l.CN 努力打造大学生最实用的网络平台 大学生校园网—Vv Scho o l.CN 友情提供 《数字电子技术基础》期终考试试题（110分钟） 一、填空题：（每空 1 分，共 15 分） 1．逻辑函数YABC的两种标准形式分别为（ ）、（ ）。 2．将 2004 个“1”异或起来得到的结果是（ ）。 3．半导体存储器的结构主要包含三个部分，分别是（ ）、（ ）、（ ）。 4．8 位 D/A 转换器当输入数字量 10000000 为 5v 。若只有最低位为高电平，则输出电压为（ ）v ；当输入为 10001000，则输出电压为（ ）v 。 5．就逐次逼近型和双积分型两种 A/D 转换器而言，（ ）的抗干扰能力强，（ ）的转换速度快。 6．由 555 定时器构成的三种电路中，（ ）和（ ）是脉冲的整形电路。 7．与 PAL 相比，GAL 器件有可编程的输出结构，它是通过对（ ）进行编程设定其（ ）的工作模式来实现的，而且由于采用了（ ）的工艺结构，可以重复编程，使它的通用性很好，使用更为方便灵活。 二、根据要求作题： （共 15 分） 1． 将逻辑函数 P=AB+AC 写成“与或非”表达式，并用“集电极开路与非门”来实现。 2．图 1、2 中电路均由 CMOS 门电路构成，写出 P、Q 的表达式，并画出对应A、B、C 的 P、Q 波形。 大学生校园网—VvSchool.CN 努力打造大学生最实用的网络平台 大学生校园网—VvSchool.CN 友情提供 三、分析图 3 所示电路： （10 分） 1）试写出 8 选 1 数据选择器的输出函数式； 2）画出 A2、A1、A0 从 000~111 连续变化时，Y 的波形图； 3）说明电路的逻辑功能。 四、设计“一位十进制数”的四舍五入电路（采用 8421BCD 码）。要求只设定一个输出，并画出用最少“与非门”实现的逻辑电路图。（15 分） 五、已知电路及 CP、A 的波形如图 4(a) (b)所示，设触发器的初态均为“0”，试画出输出端 B 和 C 的波形。 （8 分） 大学生校园网—Vv Scho o l.CN 努力打造大学生最实用的网络平台 大学生校园网—Vv Scho o l.CN 友情提供 B C 六、用 T 触发器和异或门构成的某种电路如图5(a)所示，在示波器上观察到波形如图 5(b)所示。试问该电路是如何连接的？请在原图上画出正确的连接图，并标明 T 的取值。 （6 分） 七、图 6 所示是 16*4 位 ROM 和同步十六进制加法计数器 74LS161 组成的脉冲分频电路。ROM 中的数据...
