数字逻辑课程设计十路抢答器

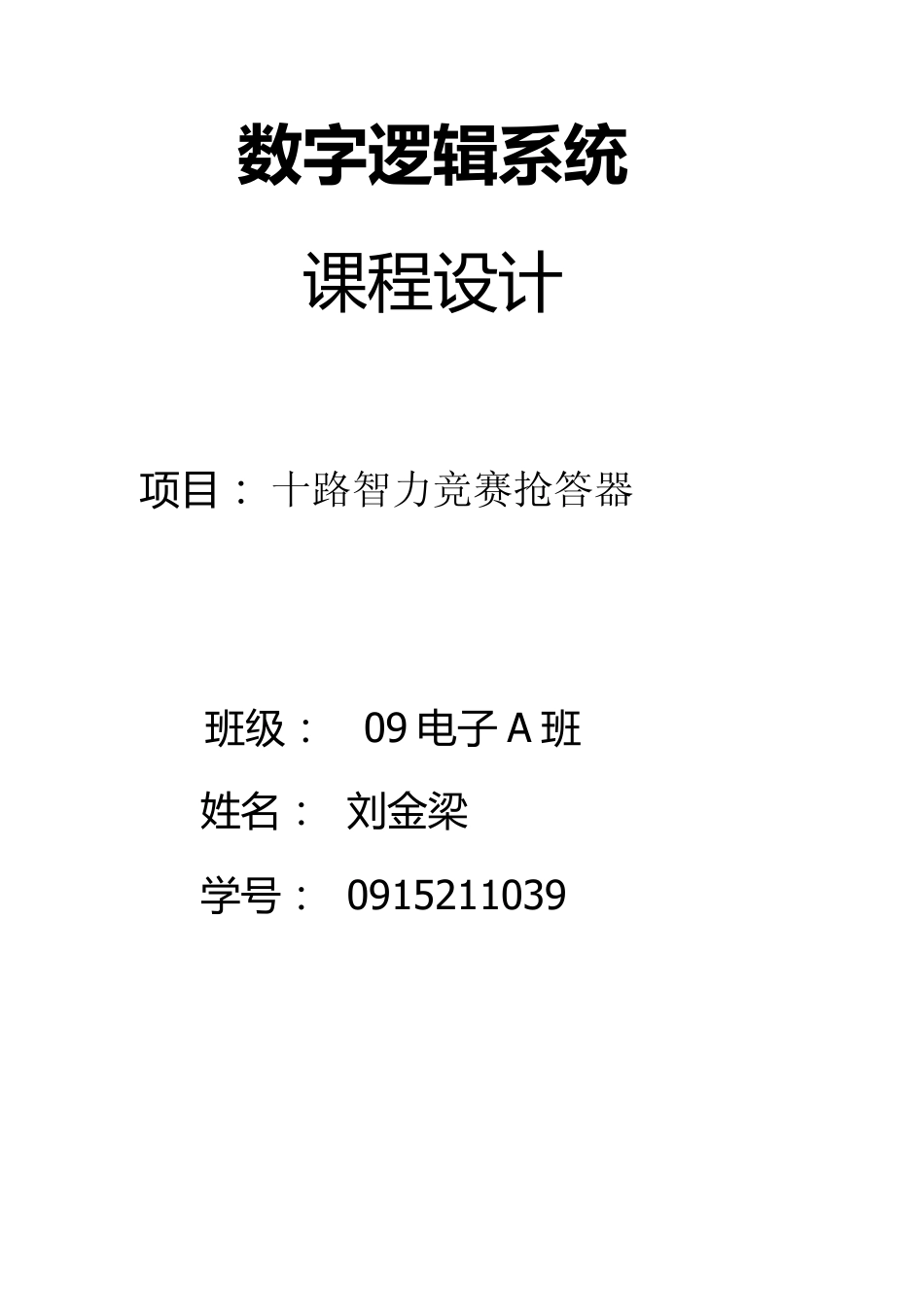

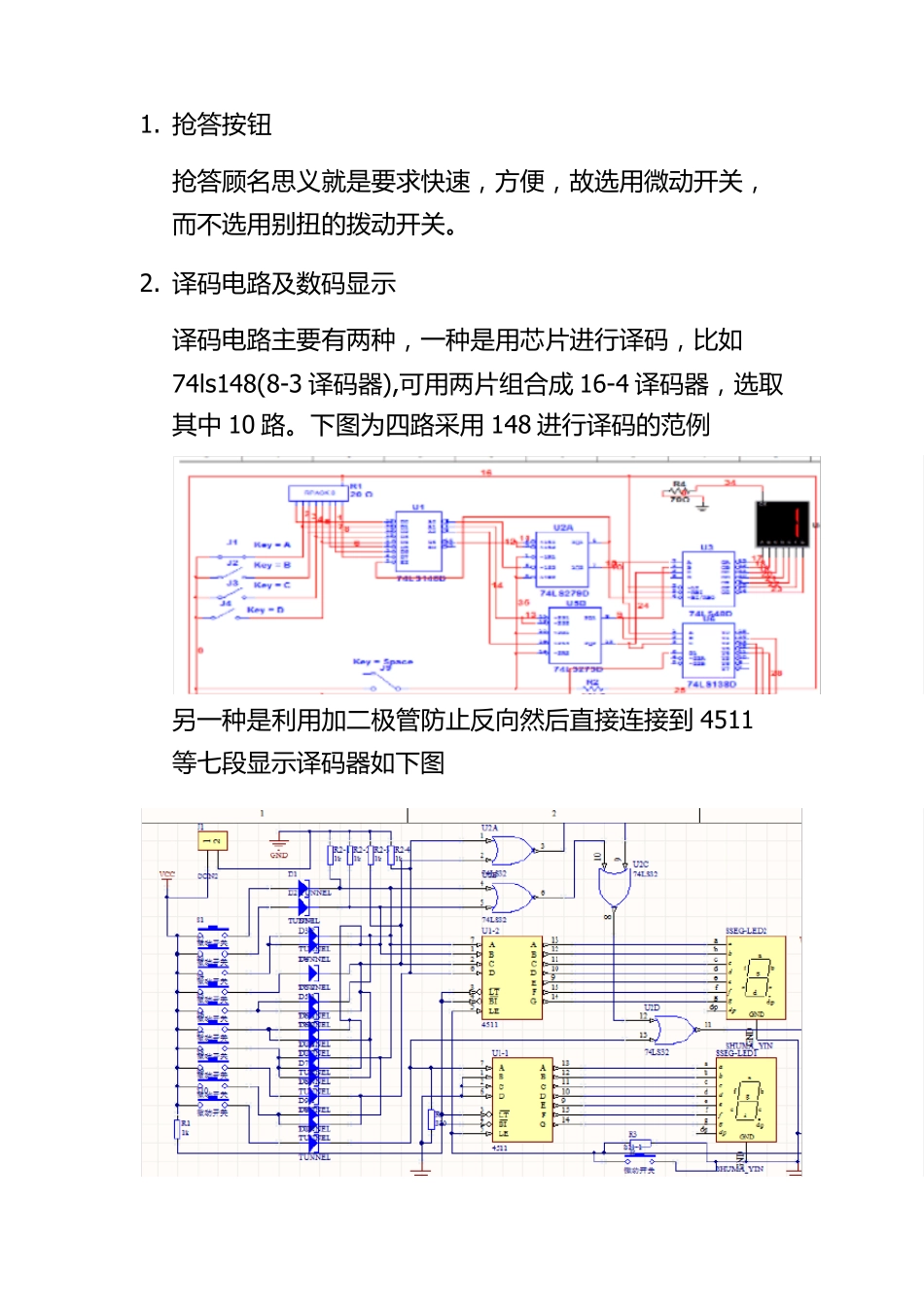

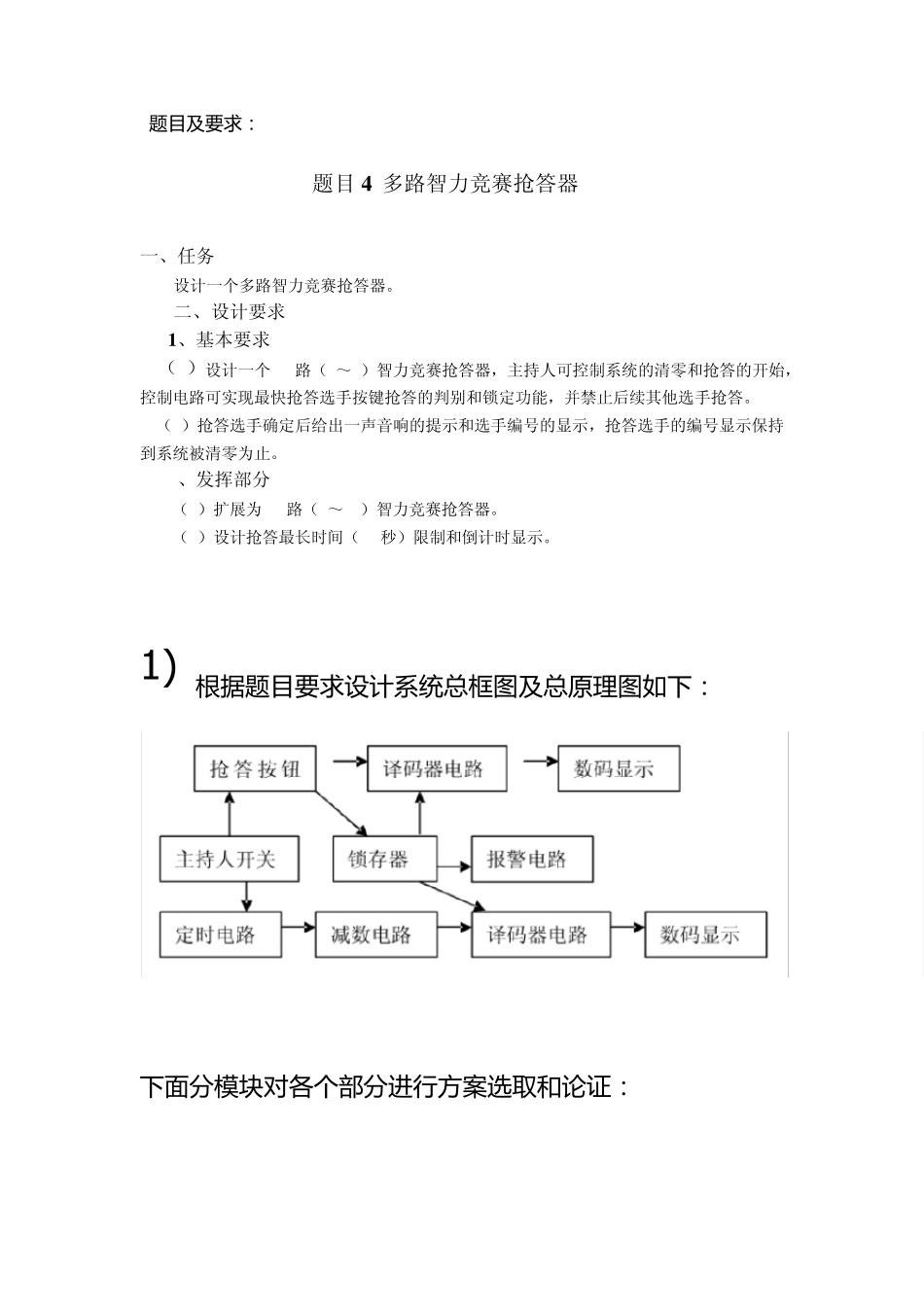

数 字逻辑系统 课 程 设 计 项 目 ： 十路智力竞赛抢答器 班 级 ： 09 电 子 A 班 姓 名 ： 刘金梁 学号： 0915211039 题 目 及 要 求 ： 题目4 多路智力竞赛抢答器 一、任务 设计一个多路智力竞赛抢答器。 二、设计要求 1 、基本要求 （1）设计一个 4路（1～4）智力竞赛抢答器，主持人可控制系统的清零和抢答的开始，控制电路可实现最快抢答选手按键抢答的判别和锁定功能，并禁止后续其他选手抢答。 （2）抢答选手确定后给出一声音响的提示和选手编号的显示，抢答选手的编号显示保持到系统被清零为止。 2、发挥部分 （1）扩展为 10路（1～10）智力竞赛抢答器。 （2）设计抢答最长时间（30秒）限制和倒计时显示。 1 ) 根 据 题 目 要 求 设 计 系 统 总 框 图 及 总 原 理 图 如 下： 下面分模块对各个部分进行方案选取和论证： 1. 抢 答 按 钮 抢 答 顾 名 思 义 就 是 要 求 快 速 ， 方 便 ， 故 选 用 微 动 开 关 ，而 不 选 用 别 扭 的 拨 动 开 关 。 2. 译码电路及数码显示 译码电路主要 有两种， 一种是 用 芯片进行译码， 比如74ls 148(8-3 译码器),可用 两片组合成 16-4 译码器， 选 取其中 10 路。下图为四路采用 148 进行译码的 范例 另一种是 利用 加二极管防止反向然后直接连接到 4511等七段显示译码器如下图 个 人 认 为 第 二 种 方 法 更 简 单 、便捷，故采取第 二 种 。 3. 锁存器 锁存器采用 74ls74 Ｄ触发器，经过４个 或门处理 当有按键按下去的时候置高，从而 D 触发器 5 端输出为 高电平反馈到 4511 的 5 端（使能端），从而实现锁定功能。 4. 报警电路 因为 要求抢答报警时只能响一声，故用 555 另配合电阻、电容可形成大约 1 秒 单 稳触发器，因为 低脉冲的时候触发 而按键按下置高， 故需加一反向器， 用或非 74ls02 也可。 T=RC*ln3=1.1RC，故电阻取 10u 电阻取 100k。 5. 减 数 及 译 码 电 路 要 产 生 1hz的 秒 脉 冲 ， 同 样 选 用 555 定 时 器 ， 接 法 如 下电 路 ， 故 选 用 电 容 100u， 则 计 算 出=14.3k， 选 用R1=4.3K,R2=5K。减 计 数 芯片选 用 十进制 74ls192,接 法如 下 ， 把秒 脉 冲 输入到底下 那片的 4 脚， 计 数 十次后在13 ...
