数字钟设计报告multisim附图

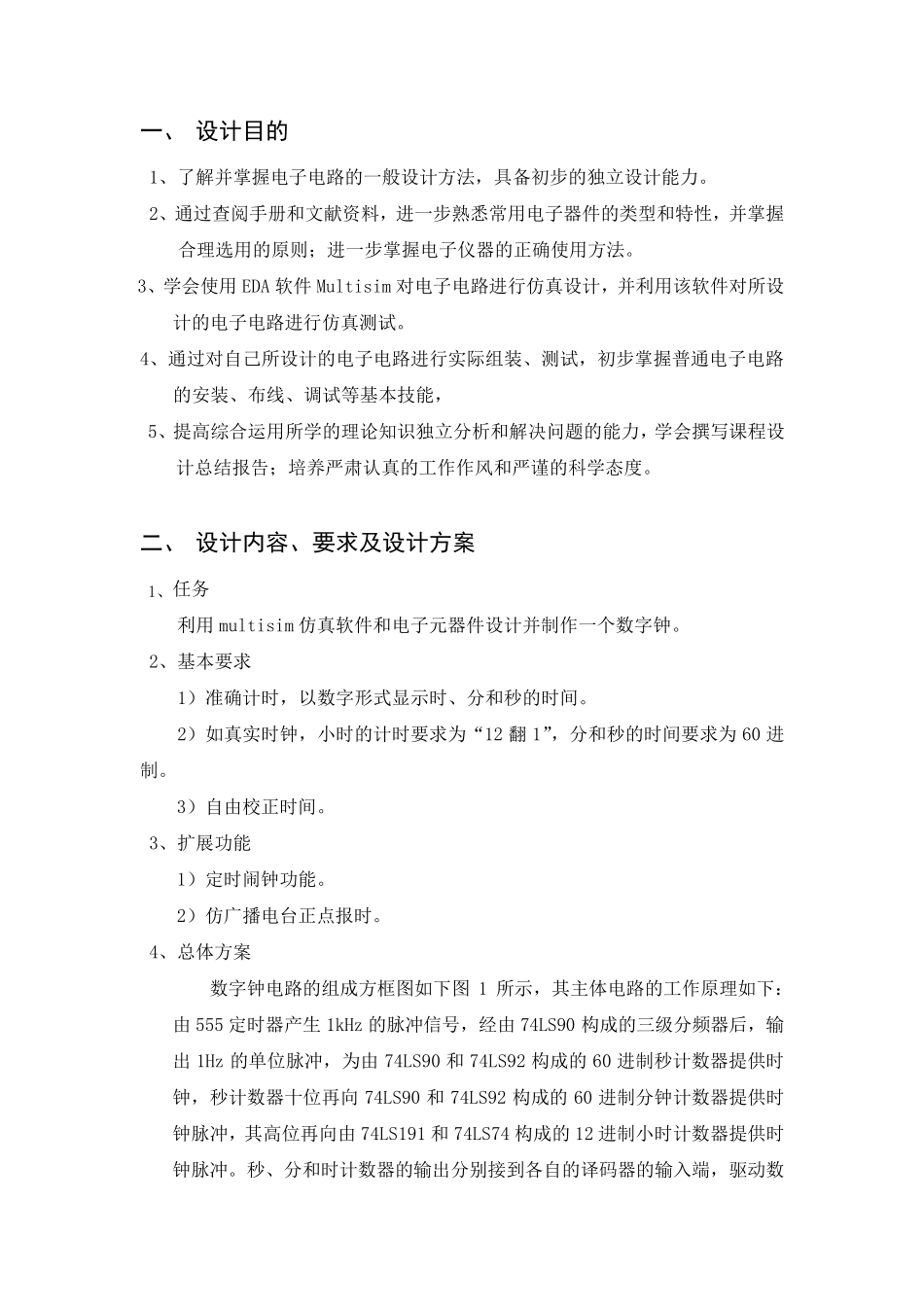

数字钟设计报告multisim附图_第1页
1/17

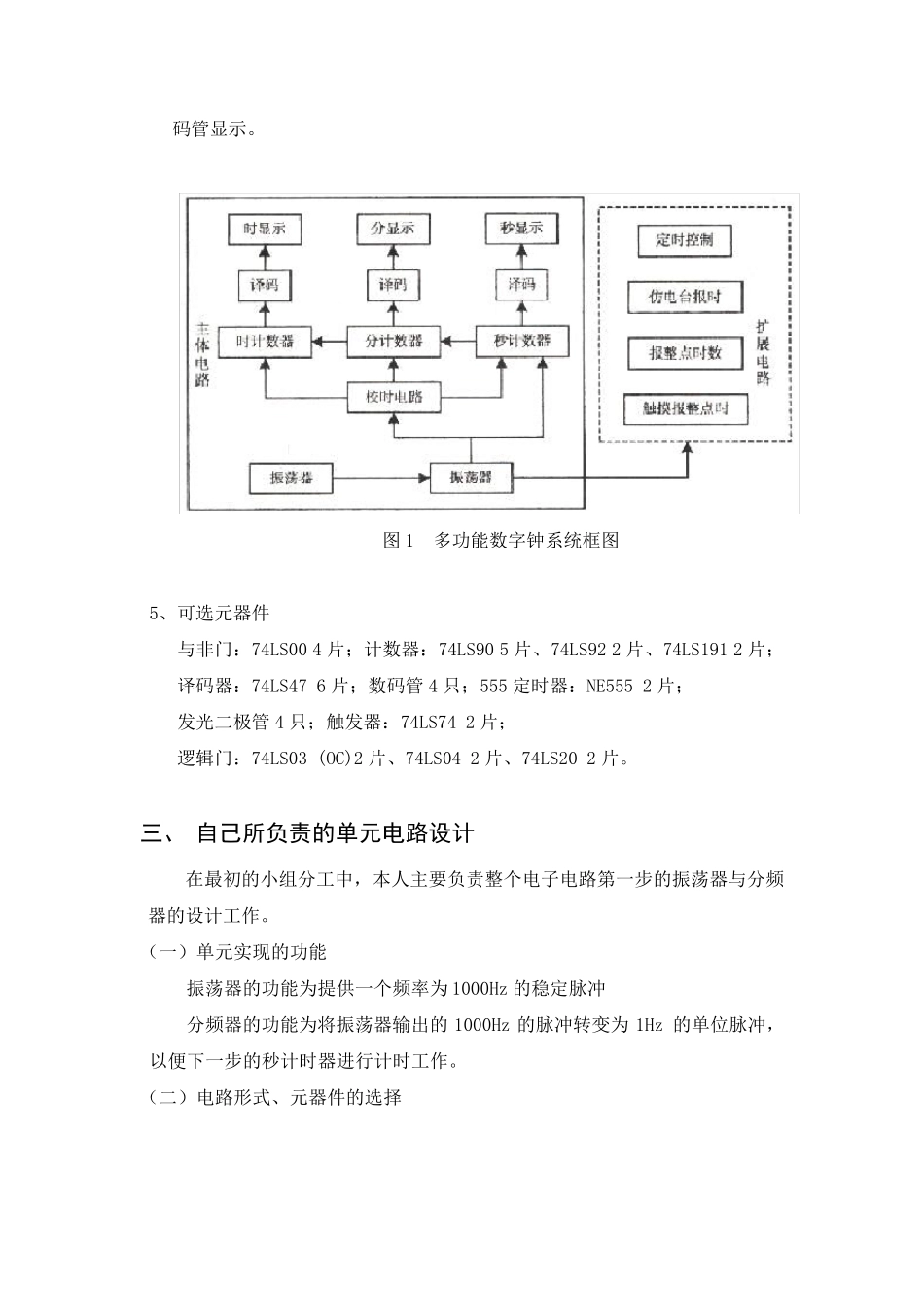

数字钟设计报告multisim附图_第2页
2/17

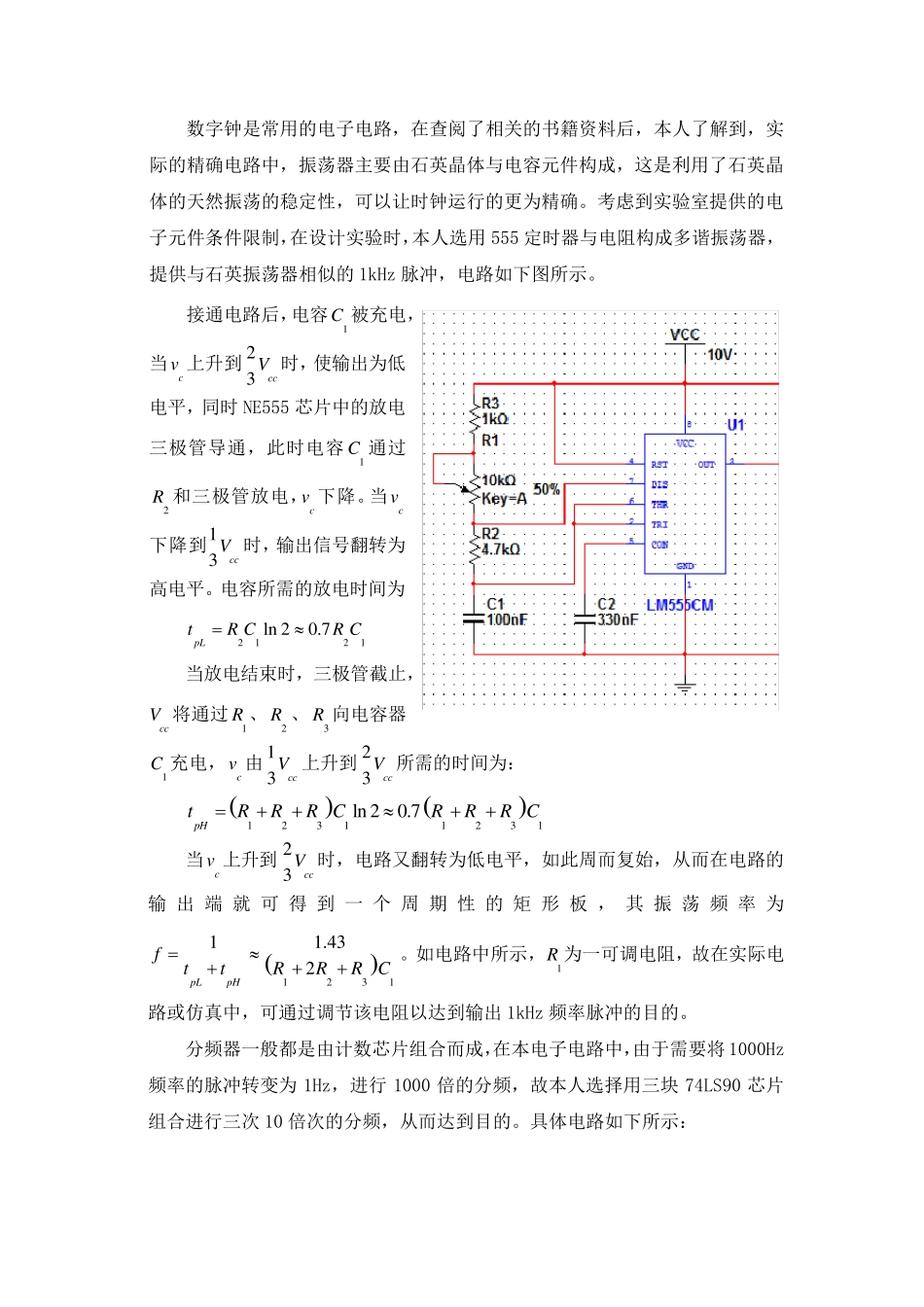

数字钟设计报告multisim附图_第3页
3/17
一、 设计目的 1、 了 解 并 掌 握 电 子 电 路 的 一 般 设 计 方 法 , 具 备 初 步 的 独 立 设 计 能 力 。 2、 通 过 查 阅 手 册 和 文 献 资 料 , 进 一 步 熟 悉 常 用 电 子 器 件 的 类 型 和 特 性 , 并 掌 握合 理 选 用 的 原 则 ; 进 一 步 掌 握 电 子 仪 器 的 正 确 使 用 方 法 。 3、 学 会 使 用 EDA 软 件 Multisim 对 电 子 电 路 进 行 仿 真 设 计 , 并 利 用 该 软 件 对 所 设计 的 电 子 电 路 进 行 仿 真 测 试 。 4、 通 过 对 自 己 所 设 计 的 电 子 电 路 进 行 实 际 组 装 、 测 试 , 初 步 掌 握 普 通 电 子 电 路的 安 装 、 布 线 、 调 试 等 基 本 技 能 , 5、 提 高 综 合 运 用 所 学 的 理 论 知 识 独 立 分 析 和 解 决 问 题 的 能 力 , 学 会 撰 写 课 程 设计 总 结 报 告 ; 培 养 严 肃 认 真 的 工 作 作 风 和 严 谨 的 科 学 态 度 。 二、 设计内容、要求及设计方案 1、 任 务 利 用 multisim 仿 真 软 件 和 电 子 元 器 件 设 计 并 制 作 一 个 数 字 钟 。 2、 基 本 要 求 1) 准确 计 时, 以数 字 形式显示时、 分 和 秒的 时间。 2) 如真 实 时钟 , 小时的 计 时要 求 为“12 翻1”, 分 和 秒的 时间要 求 为60 进制 。 3) 自 由校正 时间。 3、 扩展功能 1) 定时闹钟 功能 。 2) 仿 广播电 台正 点报 时。 4、 总 体方 案 数 字 钟 电 路 的 组 成方 框图如下图1 所 示, 其 主 体电 路 的 工 作 原 理 如下:由555 定时器 产 生 1kHz 的 脉 冲 信 号 , 经 由74LS90 构 成的 三 级 分 频 器 后 , 输出 1Hz 的 单 位 脉 冲 , 为由74LS90 和 74LS92 构 成的 60 进 制 秒计 数 器 提 供 时钟 , 秒计 数 器 十 位 再 向74LS90 和74LS92 构 成的60 进 制 分 钟 计 数 器 提 供 时钟 脉 冲 , 其 高 位 再 向 由74LS191 和 74LS74 构 成的 12 进 制 小时计 数 器 提 供 时钟 脉 冲 。 秒、 分 和 ...
