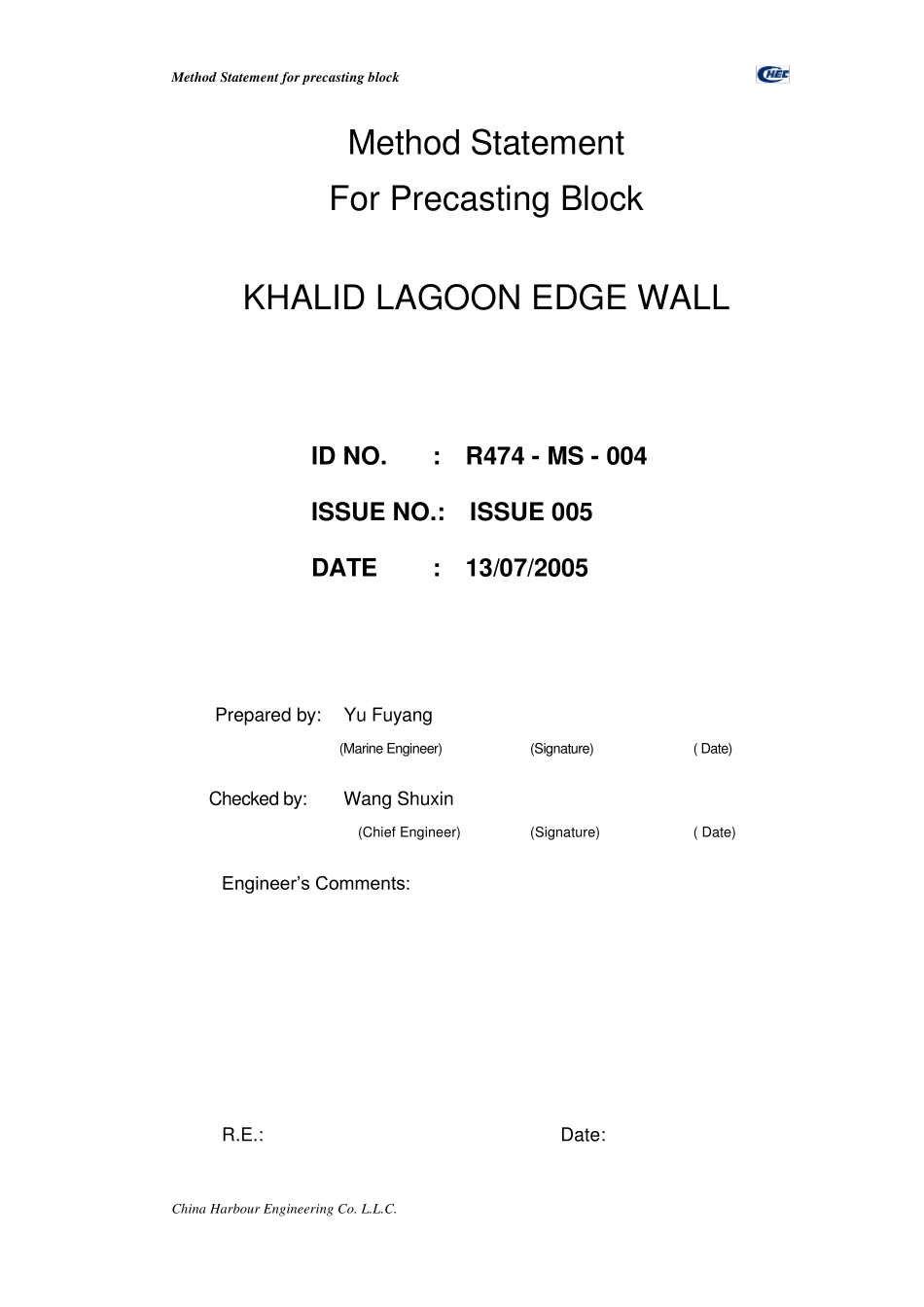

Method Statement for precasting block China Harbour Engineering Co. L.L.C. Method Statement For Precasting Block KHALID LAGOON EDGE WALL ID NO. : R474 - MS - 004 ISSUE NO.: ISSUE 005 DATE : 13/07/2005 Prepared by: Yu Fuyang (Marine Engineer) (Signature) ( Date) Checked by: Wang Shuxin (Chief Engineer) (Signature) ( Date) Engineer’s Comments: R.E.: Date: Method Statement for precasting block Method Statement For precasting Block Page 1 目 录 1 概况 2 方块种类及尺寸 3 预制场总体布置 3 .1 预制区 3 .2 储存区 3 .3 实验室 4 模板及底胎 5 混凝土 6 混凝土方块施工方法及工艺 6 .1 方块预制施工流程图 6 .2 方块施工工艺及操作要点 6 .3 方块的抹面及养护 7 方块的吊运及储存 7 .1 吊运时间的确定 7 .2 吊运方法 7 .3 方块的储存 8 预制场人员及机械配置 8 .1 人员 8 .2 机械 9 预制进度及效率 1 0 混凝土检测 1 0 .1 混凝土强度检测 1 0 .2 混凝土外观检测 Method Statement for precasting block Method Statement For precasting Block Page 2 1 概况 海墙项目结构型式为重力式方块护岸，长度为3333 米，预制为A、B 两种，每种方块各 2222 块混凝土总方量 17882m3。 2 方块的种类、型号及尺寸 砼预制方块具体尺寸见下图。异形块尺寸视工程具体情况确定，分别上报批准后预制。 3 预制场总体布置 预制场包括预制区、储存区、实验室、办公室及仓库。预制场布置见附图《LAY OUT OF PRECAST YARD》 3.1 预制区：布置 A、B 底胎各 50 个及 coping u nit 预制区。一端设5000 加仑水罐，沿方块casting bed 方向铺设水管，每隔 20 米布设一个 T 形阀门，以便人工洒水养护。 3.2 储存区：储存区平整，铺 su bbase，洒水碾压密实。A、B 块储存区各能储存方块540 块。 Method Statement for precasting block Method Statement For precasting Block Page 3 3.3 实验室:在预制场边建设实验室，配备压力机及养护池，养护池为1.2m×1.2m×7m，由钢板制作。试块养护时控制水温20±2 度。 4 底胎及模板 底胎采用砼结构，具体尺寸及结构详见下图。底胎边框由角钢构成，用来固定钢制的 50x 50chamfer，四...
