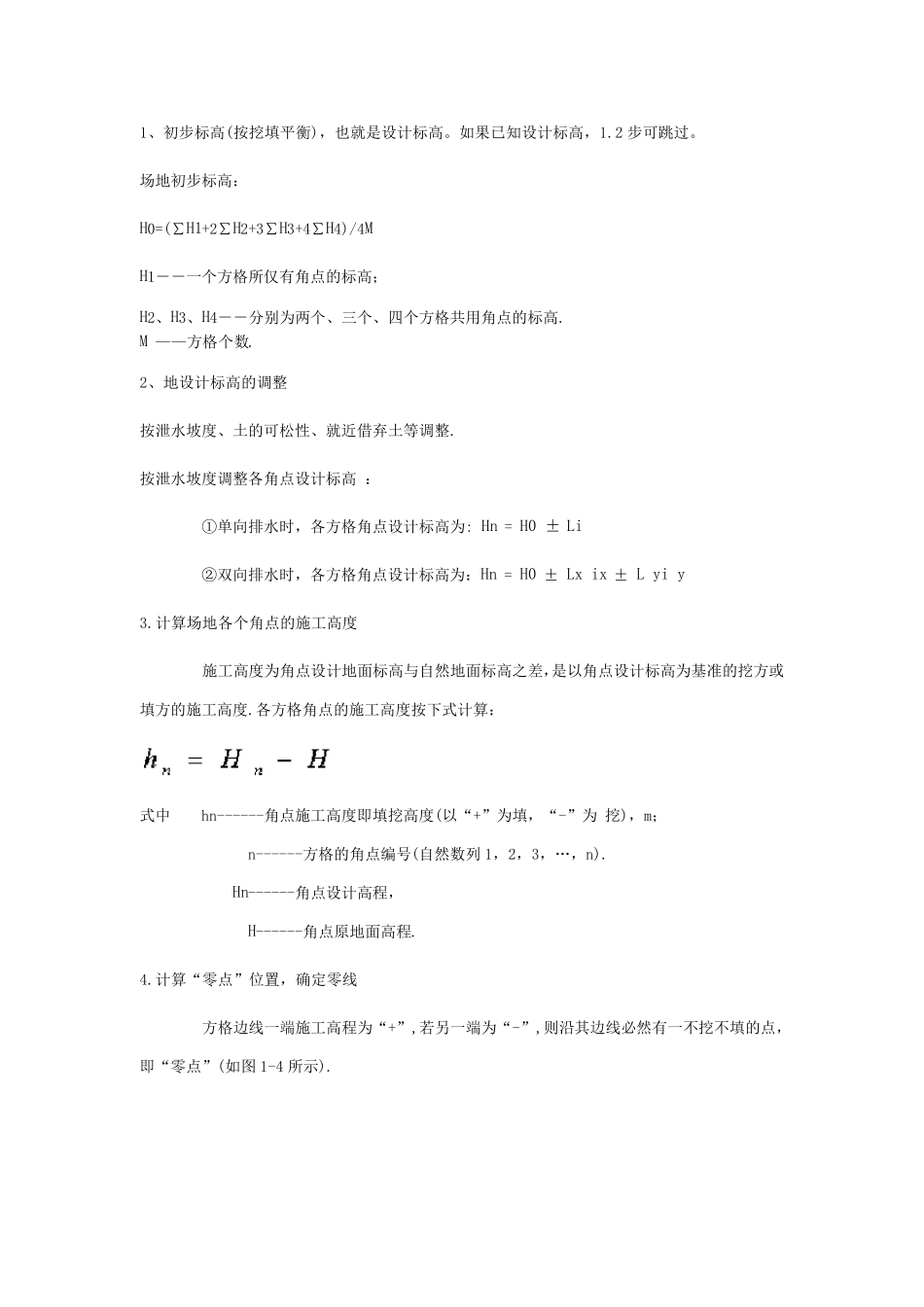

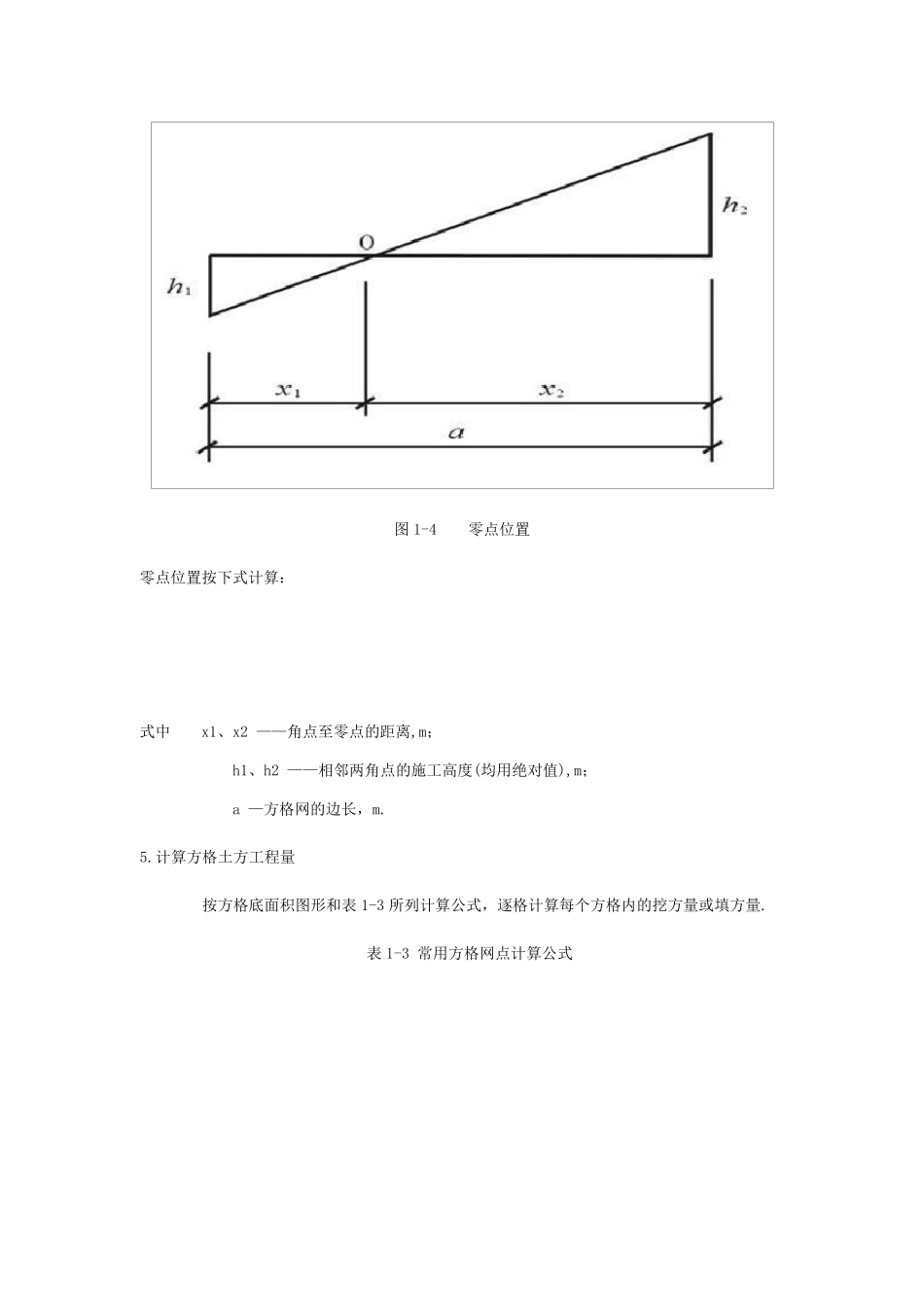

一、读识方格网图 方格网图由设计单位(一般在1：500 的地形图上)将场地划分为边长a=10～40m 的若干方格,与测量的纵横坐标相对应,在各方格角点规定的位置上标注角点的自然地面标高(H)和设计标高(Hn),如图1-3 所示. 图1-3 方格网法计算土方工程量图 二、 场地平整土方计算 考虑的因素： ① 满足生产工艺和运输的要求； ② 尽量利用地形，减少挖填方数量； ③争取在场区内挖填平衡，降低运输费； ④有一定泄水坡度，满足排水要求. ⑤场地设计标高一般在设计文件上规定，如无规定： A.小型场地――挖填平衡法； B.大型场地――最佳平面设计法(用最小二乘法，使挖填平衡且总土方量最小)。 1、初步标高(按挖填平衡)，也就是设计标高。如果已知设计标高，1.2 步可跳过。 场地初步标高： H0=(∑H1+2∑H2+3∑H3+4∑H4)/4M H1－－一个方格所仅有角点的标高； H2、H3、H4－－分别为两个、三个、四个方格共用角点的标高. M ——方格个数. 2、地设计标高的调整 按泄水坡度、土的可松性、就近借弃土等调整. 按泄水坡度调整各角点设计标高 ： ①单向排水时，各方格角点设计标高为: Hn = H0 ± Li ②双向排水时，各方格角点设计标高为：Hn = H0 ± Lx ix ± L yi y 3.计算场地各个角点的施工高度 施工高度为角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度.各方格角点的施工高度按下式计算： 式中 hn------角点施工高度即填挖高度(以“+”为填，“-”为 挖)，m； n------方格的角点编号(自然数列 1，2，3，…，n). Hn------角点设计高程， H------角点原地面高程. 4.计算“零点”位置，确定零线 方格边线一端施工高程为“+”,若另一端为“-”,则沿其边线必然有一不挖不填的点，即“零点”(如图 1-4 所示). 图1-4 零点位置 零点位置按下式计算： 式中 x1、x2 ——角点至零点的距离,m； h1、h2 ——相邻两角点的施工高度(均用绝对值),m； a —方格网的边长，m. 5.计算方格土方工程量 按方格底面积图形和表 1-3 所列计算公式，逐格计算每个方格内的挖方量或填方量. 表 1-3 常用方格网点计算公式 6.边坡土方量计算 场地的挖方区和填方区的边沿都需要做成边坡,以保证挖方土壁和填方区的稳定。 边坡的土方量可以划分成两种近似的几何形体进行计算： 一种为三角棱锥体(图1-6 中①～③、⑤～⑾)； 另一种为三角棱柱体(图1-6 中④). 图1-6 场地边...
