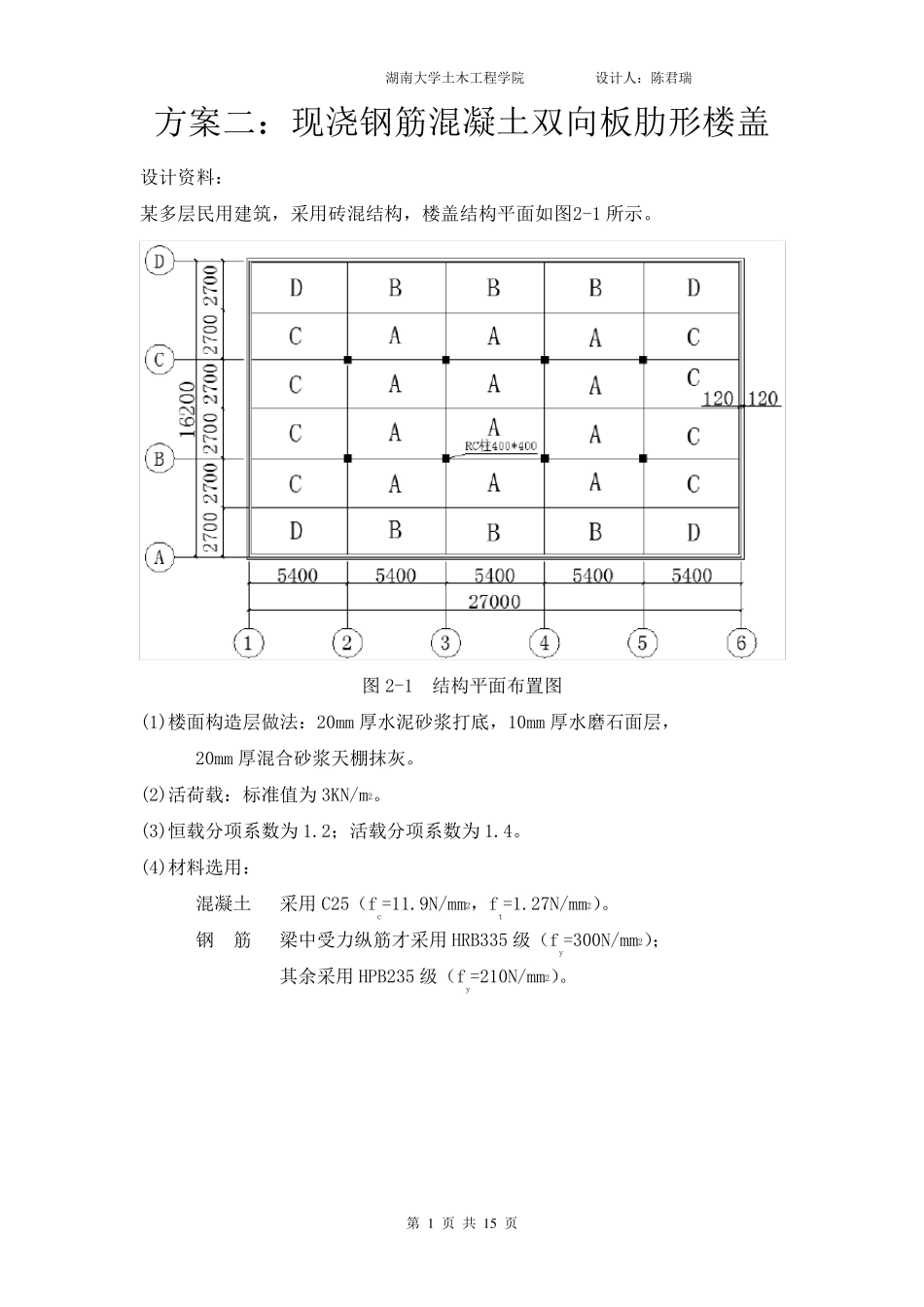

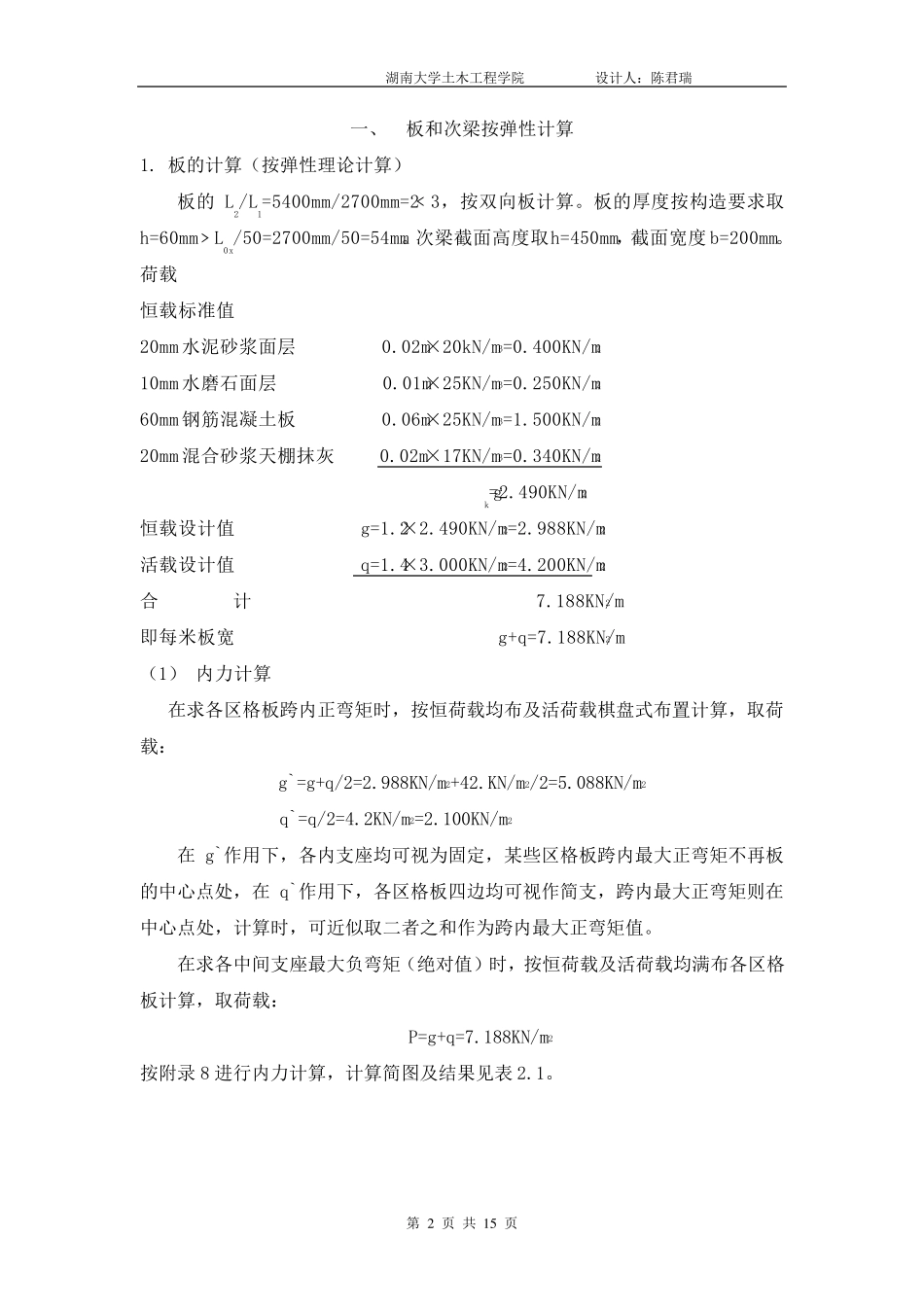

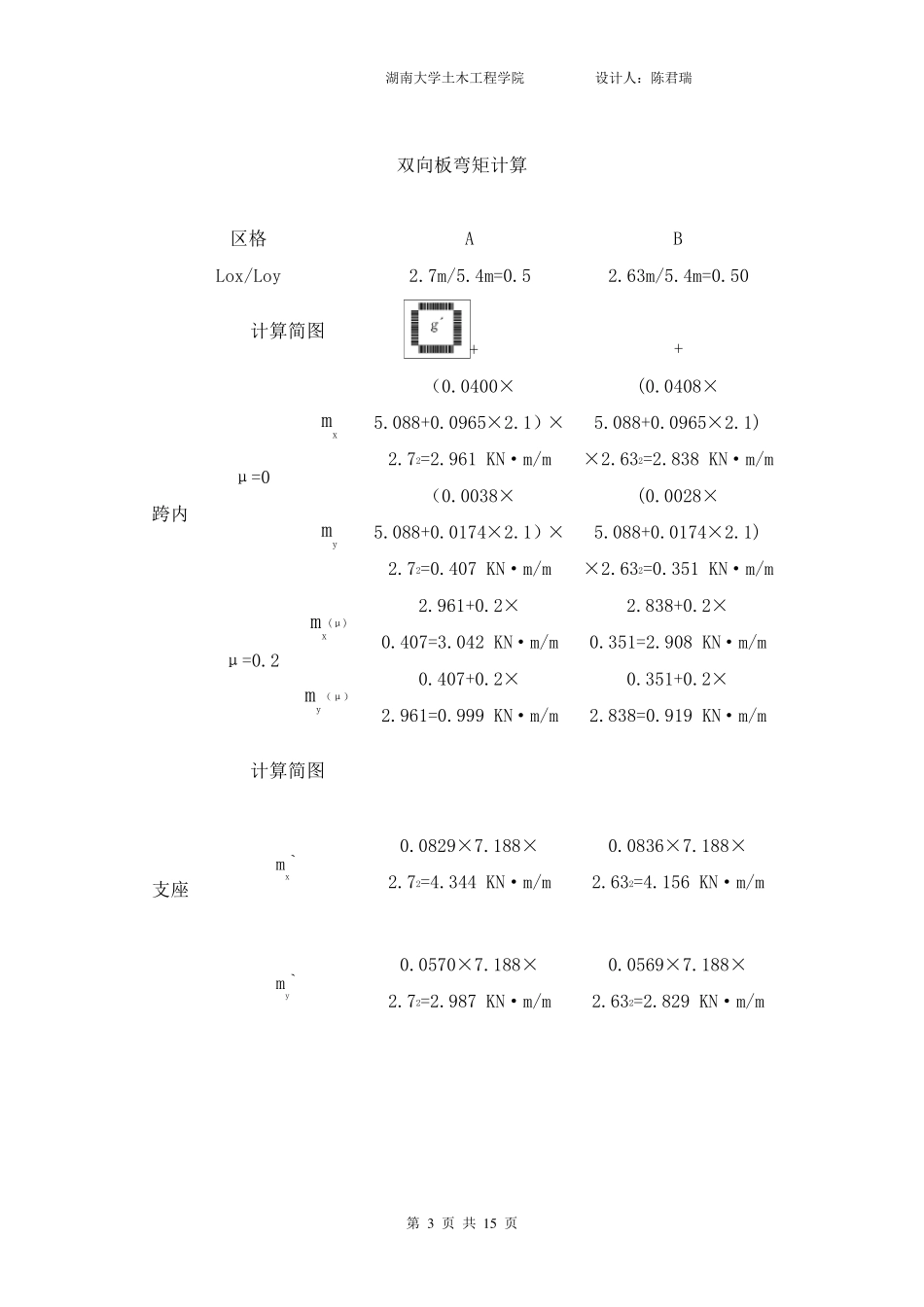

湖南大学土木工程学院 设计人：陈君瑞 第 1 页 共 1 5 页 方案二：现浇钢筋混凝土双向板肋形楼盖 设计资料： 某多层民用建筑，采用砖混结构，楼盖结构平面如图2-1 所示。 图2-1 结构平面布置图 (1)楼面构造层做法：20mm 厚水泥砂浆打底，10mm 厚水磨石面层， 20mm 厚混合砂浆天棚抹灰。 (2)活荷载：标准值为 3KN/m2。 (3)恒载分项系数为 1.2；活载分项系数为 1.4。 (4)材料选用： 混凝土 采用C25（fc=11.9N/mm2，ft=1.27N/mm2）。 钢 筋 梁中受力纵筋才采用HRB335 级（fy=300N/mm2）； 其余采用HPB235 级（fy=210N/mm2）。 湖南大学土木工程学院 设计人：陈君瑞 第 2 页 共 1 5 页 一、 板和次梁按弹性计算 1. 板的计算（按弹性理论计算） 板的L2/L1=5400mm/2700mm=2﹤3，按双向板计算。板的厚度按构造要求取h=60mm﹥L0x/50=2700mm/50=54mm。次梁截面高度取h=450mm，截面宽度b=200mm。 荷载 恒载标准值 20mm 水泥砂浆面层 0.02m×20kN/m3=0.400KN/m2 10mm 水磨石面层 0.01m×25KN/m3=0.250KN/m2 60mm 钢筋混凝土板 0.06m×25KN/m3=1.500KN/m2 20mm 混合砂浆天棚抹灰 0.02m×17KN/m3=0.340KN/m2 gk=2.490KN/m2 恒载设计值 g=1.2×2.490KN/m2=2.988KN/m2 活载设计值 q=1.4×3.000KN/m2=4.200KN/m2 合 计 7.188KN/m2 即每米板宽 g+q=7.188KN/m2 （1） 内力计算 在求各区格板跨内正弯矩时，按恒荷载均布及活荷载棋盘式布置计算，取荷载： g`=g+q/2=2.988KN/m2+42.KN/m2/2=5.088KN/m2 q`=q/2=4.2KN/m2=2.100KN/m2 在 g`作用下，各内支座均可视为固定，某些区格板跨内最大正弯矩不再板的中心点处，在 q`作用下，各区格板四边均可视作简支，跨内最大正弯矩则在中心点处，计算时，可近似取二者之和作为跨内最大正弯矩值。 在求各中间支座最大负弯矩（绝对值）时，按恒荷载及活荷载均满布各区格板计算，取荷载： P=g+q=7.188KN/m2 按附录 8 进行内力计算，计算简图及结果见表 2.1。 湖南大学土木工程学院 设计人：陈君瑞 第 3 页 共 1 5 页 双向板弯矩计算 区格 A B Lox/Loy 2.7m/5.4m=0.5 2.63m/5.4m=0.50 跨内 计算简图 + + μ=0 mx （0.0400×5.088+0.0965×2.1）×2.72=2.961 KN·m/m (0.0408×5.088+0.0965×2.1) ×2.632=2.838 KN·m/m my （0.0038×5.088+0.0174×2.1）×2.72=0.407 KN·m/m (0.0028×5.088+0.0174×2.1) ×...
