施工图交付计划

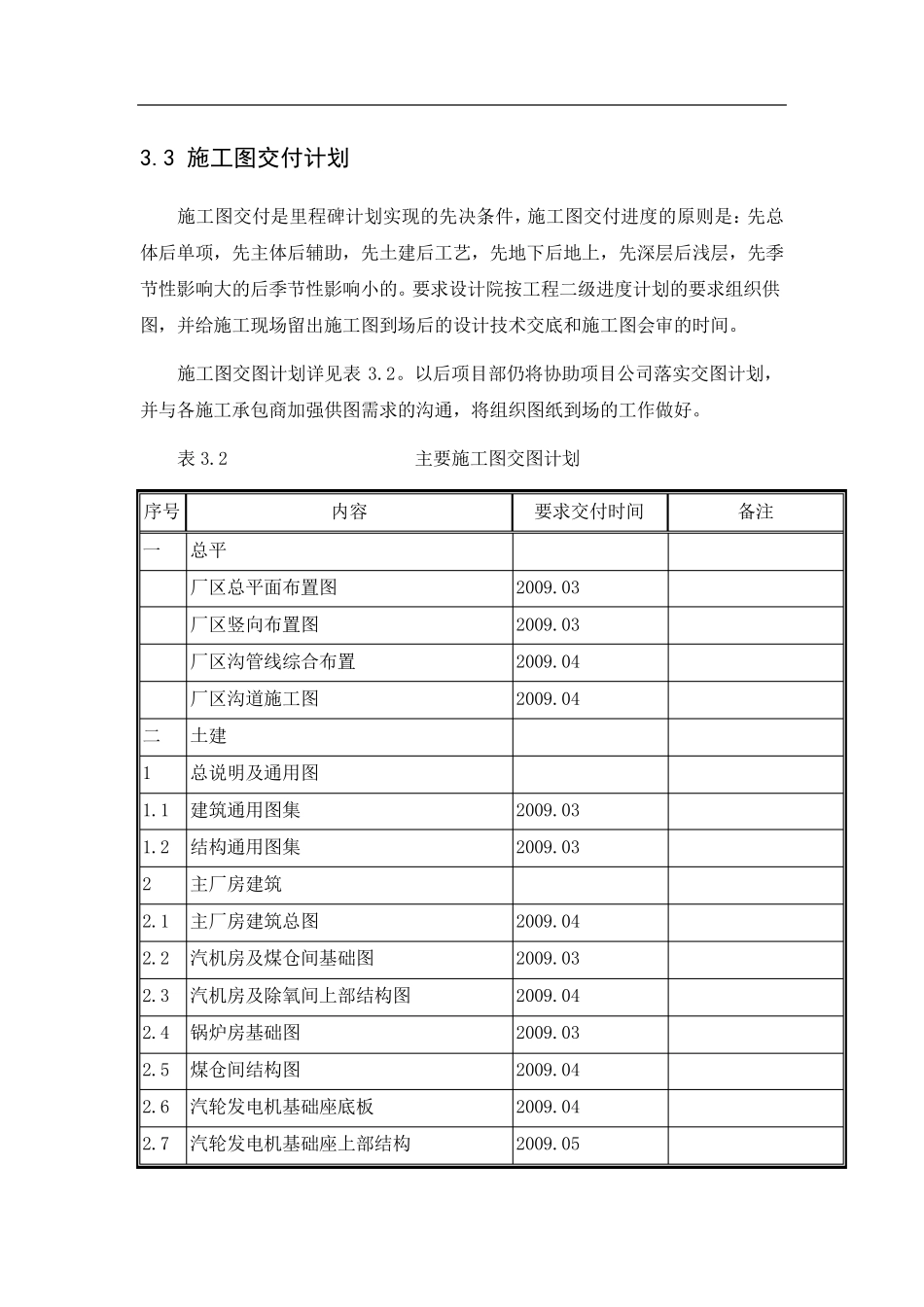

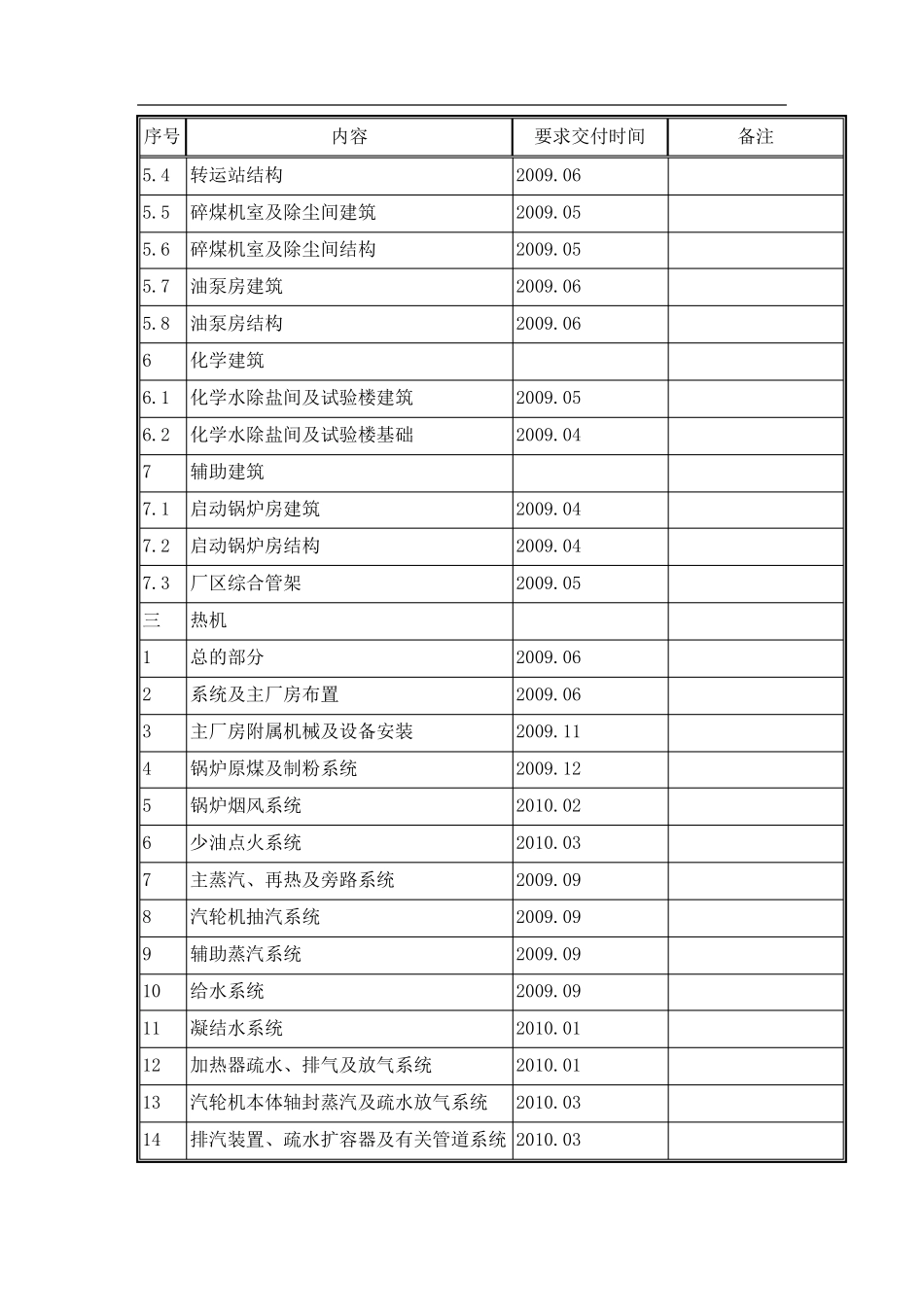

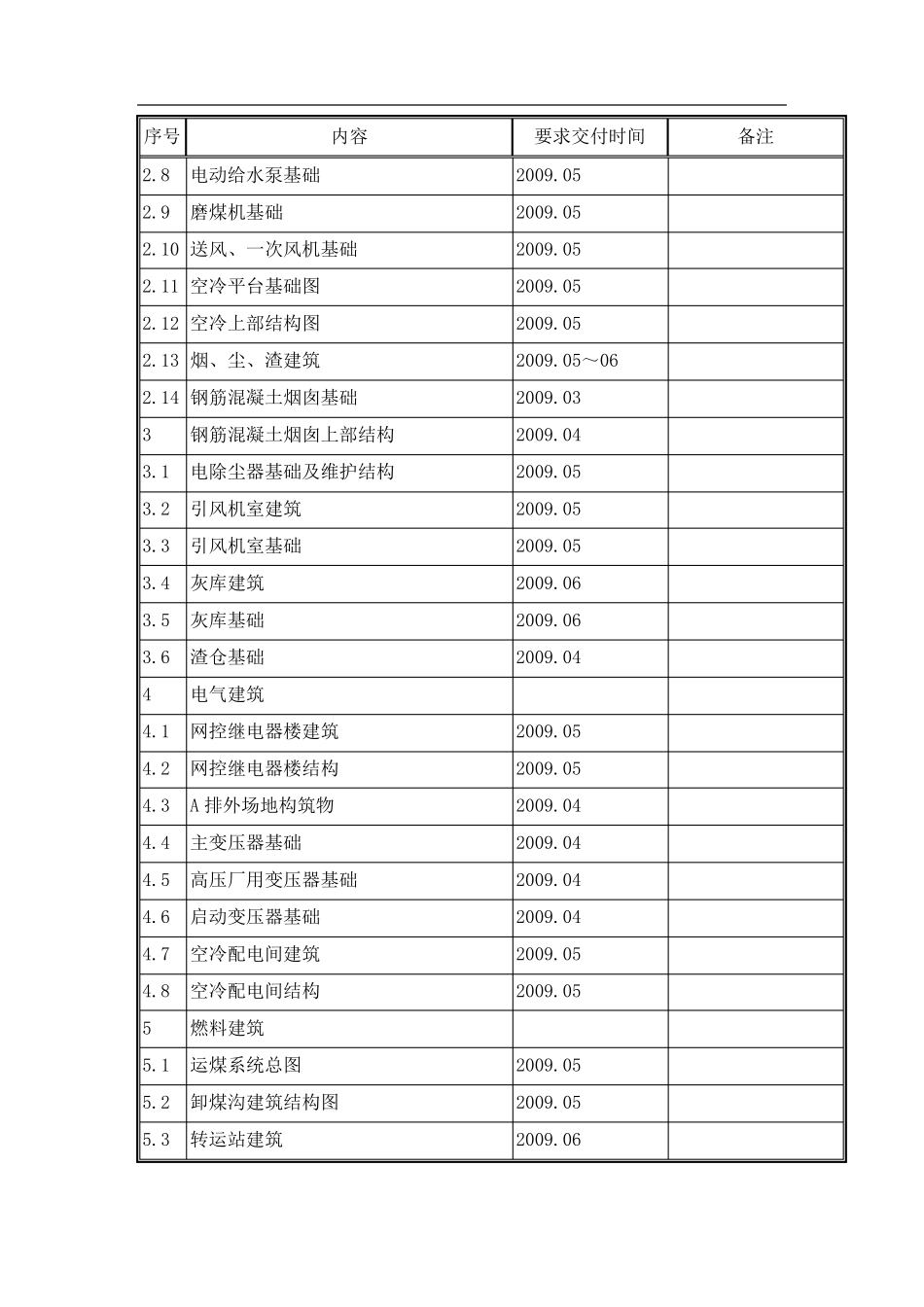

3.3 施工图交付计划 施工图交付是里程碑计划实现的先决条件，施工图交付进度的原则是：先总体后单项，先主体后辅助，先土建后工艺，先地下后地上，先深层后浅层，先季节性影响大的后季节性影响小的。要求设计院按工程二级进度计划的要求组织供图，并给施工现场留出施工图到场后的设计技术交底和施工图会审的时间。 施工图交图计划详见表 3.2。以后项目部仍将协助项目公司落实交图计划，并与各施工承包商加强供图需求的沟通，将组织图纸到场的工作做好。 表 3.2 主要施工图交图计划 序号 内容 要求交付时间 备注 一 总平 厂区总平面布置图 2009.03 厂区竖向布置图 2009.03 厂区沟管线综合布置 2009.04 厂区沟道施工图 2009.04 二 土建 1 总说明及通用图 1.1 建筑通用图集 2009.03 1.2 结构通用图集 2009.03 2 主厂房建筑 2.1 主厂房建筑总图 2009.04 2.2 汽机房及煤仓间基础图 2009.03 2.3 汽机房及除氧间上部结构图 2009.04 2.4 锅炉房基础图 2009.03 2.5 煤仓间结构图 2009.04 2.6 汽轮发电机基础座底板 2009.04 2.7 汽轮发电机基础座上部结构 2009.05 序号 内容 要求交付时间 备注 2.8 电动给水泵基础 2009.05 2.9 磨煤机基础 2009.05 2.10 送风、一次风机基础 2009.05 2.11 空冷平台基础图 2009.05 2.12 空冷上部结构图 2009.05 2.13 烟、尘、渣建筑 2009.05～06 2.14 钢筋混凝土烟囱基础 2009.03 3 钢筋混凝土烟囱上部结构 2009.04 3.1 电除尘器基础及维护结构 2009.05 3.2 引风机室建筑 2009.05 3.3 引风机室基础 2009.05 3.4 灰库建筑 2009.06 3.5 灰库基础 2009.06 3.6 渣仓基础 2009.04 4 电气建筑 4.1 网控继电器楼建筑 2009.05 4.2 网控继电器楼结构 2009.05 4.3 A 排外场地构筑物 2009.04 4.4 主变压器基础 2009.04 4.5 高压厂用变压器基础 2009.04 4.6 启动变压器基础 2009.04 4.7 空冷配电间建筑 2009.05 4.8 空冷配电间结构 2009.05 5 燃料建筑 5.1 运煤系统总图 2009.05 5.2 卸煤沟建筑结构图 2009.05 5.3 转运站建筑 2009.06 序号 内容 要求交付时间 备注 5.4 转运站结构 2009.06 5.5 碎煤机室及除尘间建筑 2009.05 5.6 碎煤机室及除尘间结构 2009.05 5.7 油泵房建筑 2009.06 5.8 油泵房结构 2009.06 6 化学建筑 6.1 化学水除盐间及试验楼建筑 2009.05 6.2...
