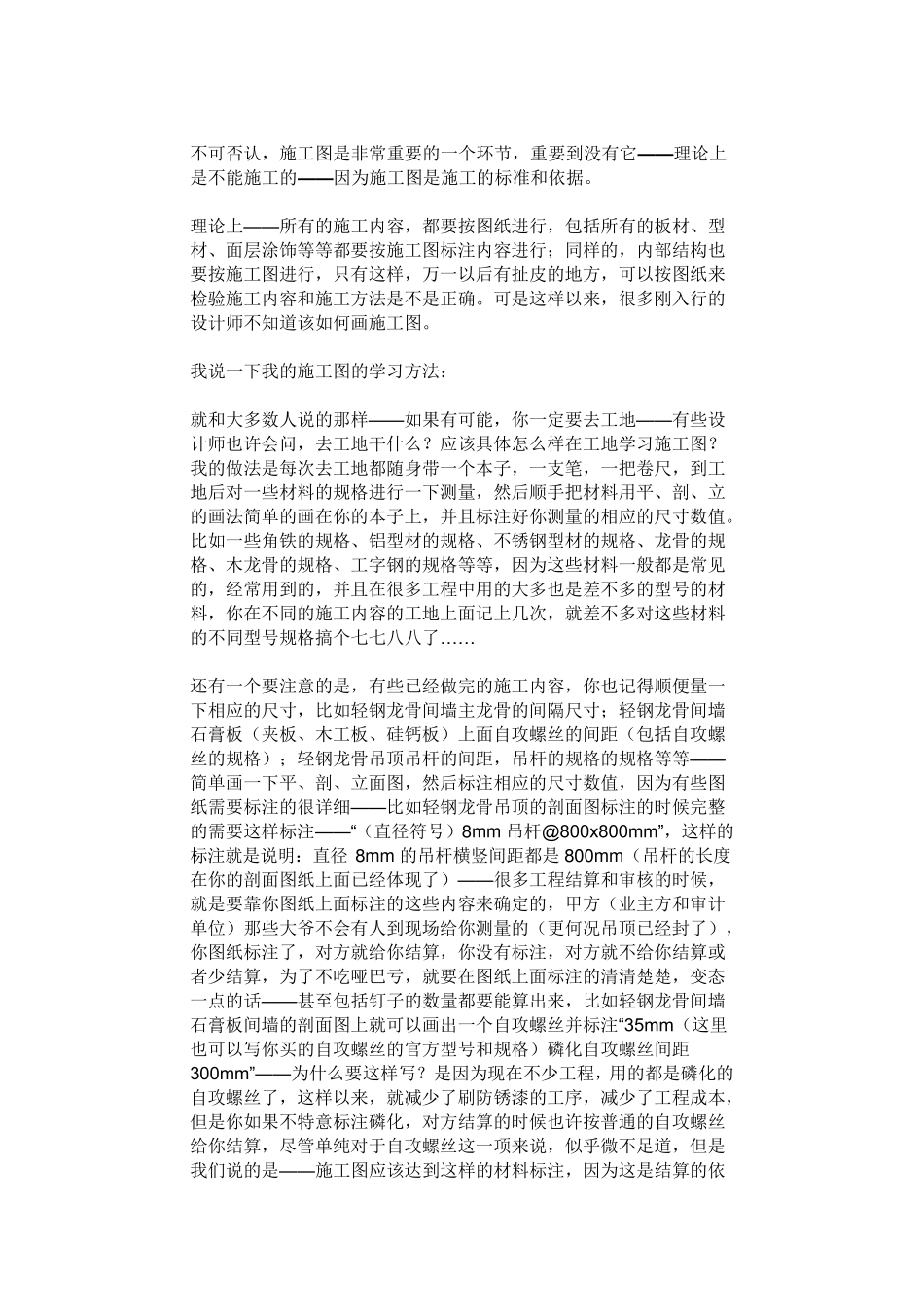

不可否认，施工图是非常重要的一个环节，重要到没有它——理论上是不能施工的——因为施工图是施工的标准和依据。 理论上——所有的施工内容，都要按图纸进行，包括所有的板材、型材、面层涂饰等等都要按施工图标注内容进行；同样的，内部结构也要按施工图进行，只有这样，万一以后有扯皮的地方，可以按图纸来检验施工内容和施工方法是不是正确。可是这样以来，很多刚入行的设计师不知道该如何画施工图。 我说一下我的施工图的学习方法： 就和大多数人说的那样——如果有可能，你一定要去工地——有些设计师也许会问，去工地干什么？应该具体怎么样在工地学习施工图？ 我的做法是每次去工地都随身带一个本子，一支笔，一把卷尺，到工地后对一些材料的规格进行一下测量，然后顺手把材料用平、剖、立的画法简单的画在你的本子上，并且标注好你测量的相应的尺寸数值。比如一些角铁的规格、铝型材的规格、不锈钢型材的规格、龙骨的规格、木龙骨的规格、工字钢的规格等等，因为这些材料一般都是常见的，经常用到的，并且在很多工程中用的大多也是差不多的型号的材料，你在不同的施工内容的工地上面记上几次，就差不多对这些材料的不同型号规格搞个七七八八了…… 还有一个要注意的是，有些已经做完的施工内容，你也记得顺便量一下相应的尺寸，比如轻钢龙骨间墙主龙骨的间隔尺寸；轻钢龙骨间墙石膏板（夹板、木工板、硅钙板）上面自攻螺丝的间距（包括自攻螺丝的规格）；轻钢龙骨吊顶吊杆的间距，吊杆的规格的规格等等——简单画一下平、剖、立面图，然后标注相应的尺寸数值，因为有些图纸需要标注的很详细——比如轻钢龙骨吊顶的剖面图标注的时候完整的需要这样标注——“（直径符号）8m m 吊杆@800x800mm”，这样的标注就是说明：直径 8m m 的吊杆横竖间距都是800m m （吊杆的长度在你的剖面图纸上面已经体现了）——很多工程结算和审核的时候，就是要靠你图纸上面标注的这些内容来确定的，甲方（业主方和审计单位）那些大爷不会有人到现场给你测量的（更何况吊顶已经封了），你图纸标注了，对方就给你结算，你没有标注，对方就不给你结算或者少结算，为了不吃哑巴亏，就要在图纸上面标注的清清楚楚，变态一点的话——甚至包括钉子的数量都要能算出来，比如轻钢龙骨间墙石膏板间墙的剖面图上就可以画出一个自攻螺丝并标注“35mm（这里也可以写你买的自攻螺丝的官方型号和规格）磷化自攻螺丝间距300mm”——为什么要这样写？是因为现在不少...
