施工图纸会审规定

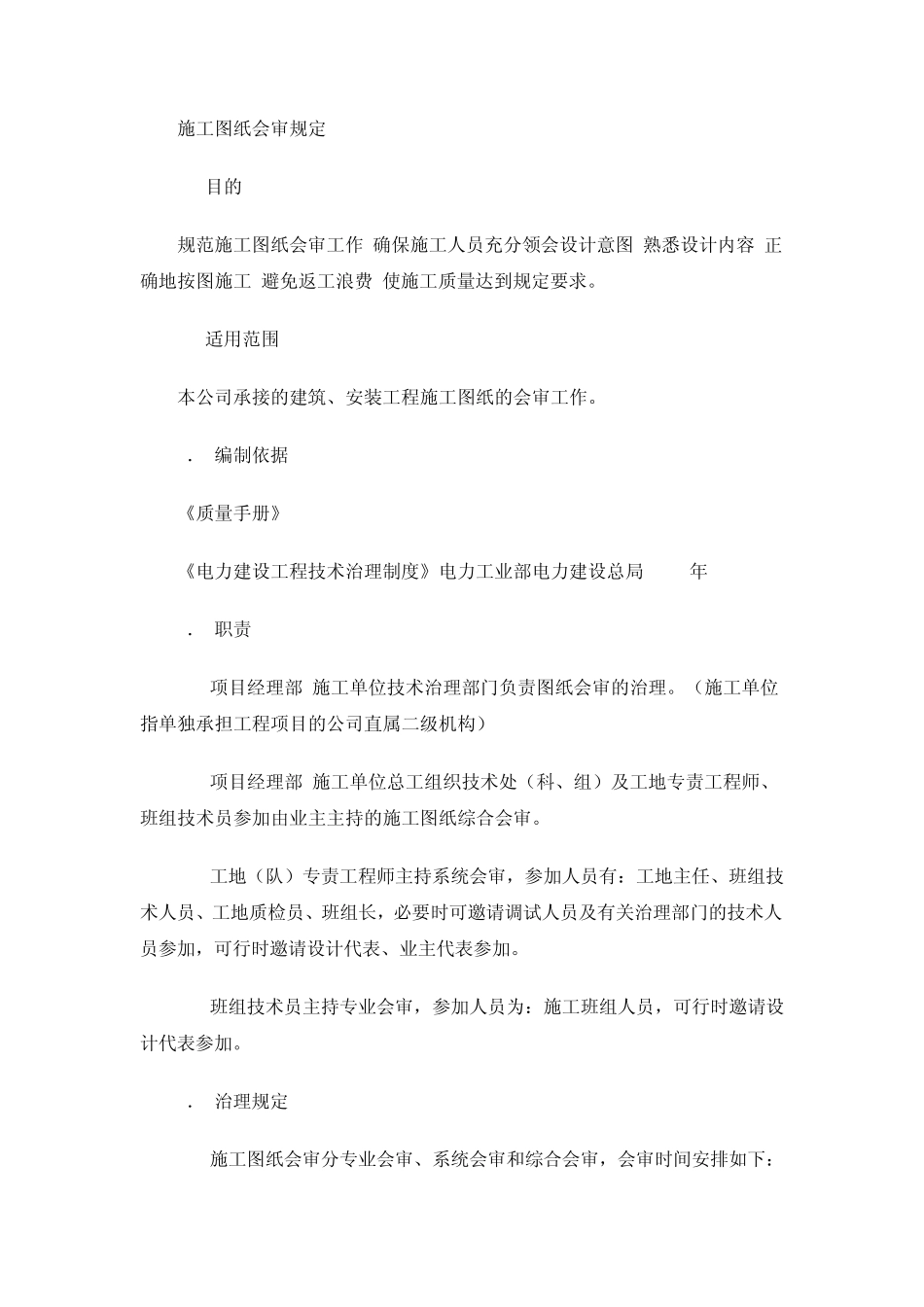

施工图纸会审规定_第1页
1/26

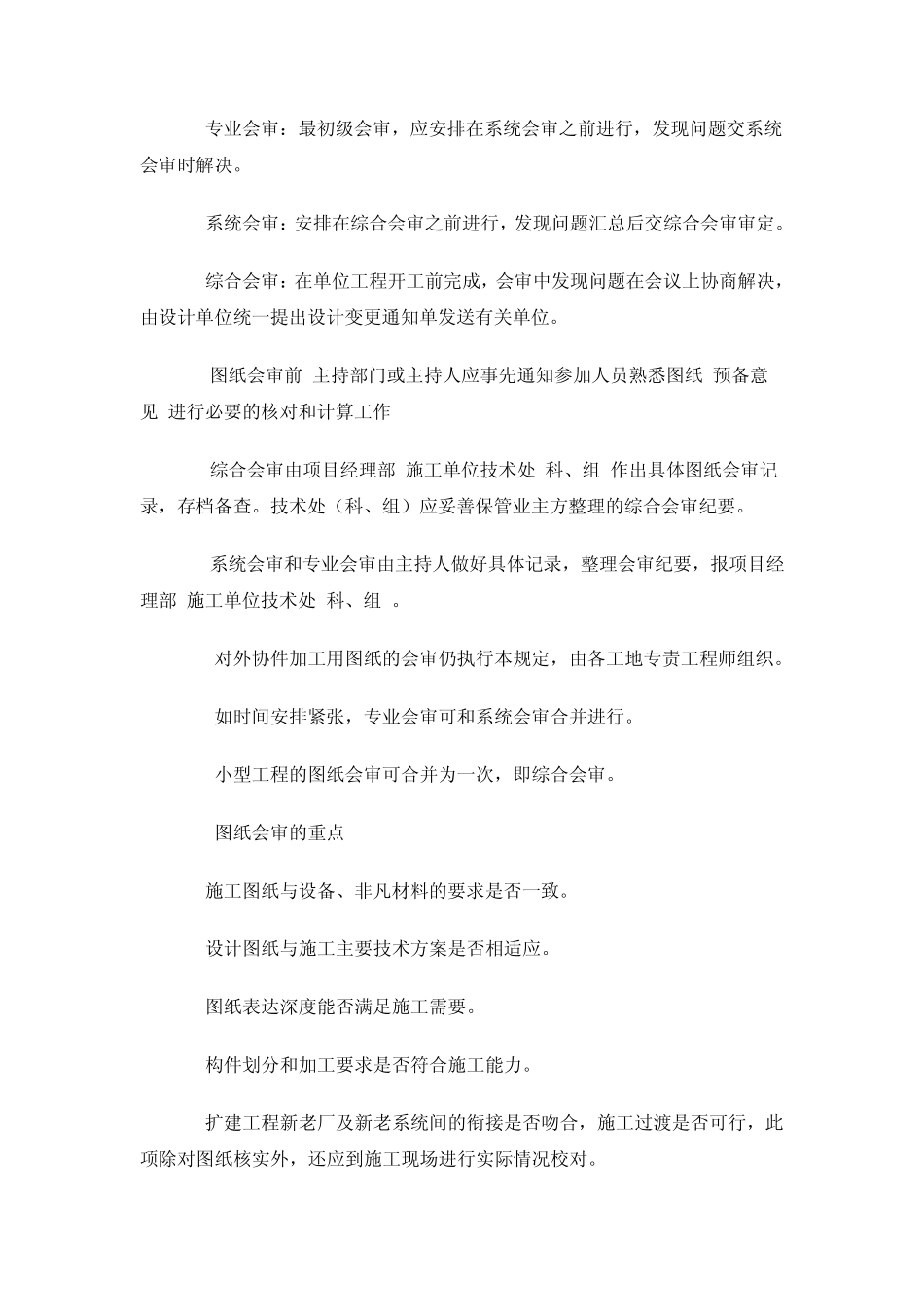

施工图纸会审规定_第2页
2/26

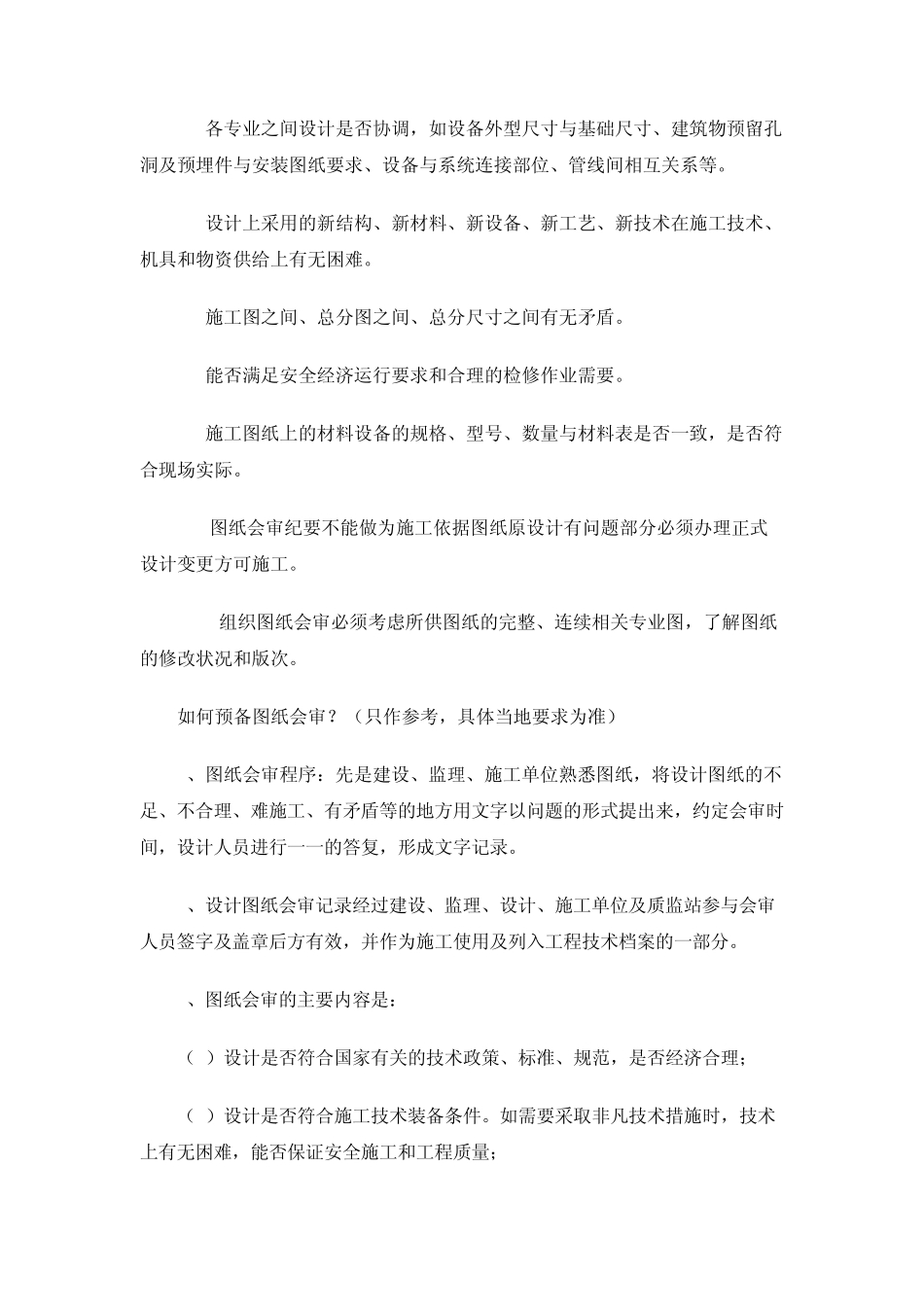

施工图纸会审规定_第3页
3/26
施工图纸会审规定 1. 目的 规范施工图纸会审工作,确保施工人员充分领会设计意图,熟悉设计内容,正确地按图施工,避免返工浪费,使施工质量达到规定要求。 2. 适用范围 本公司承接的建筑、安装工程施工图纸的会审工作。 3. 编制依据 《质量手册》 BPCC-QA-B-1999 《电力建设工程技术治理制度》电力工业部电力建设总局 1980年 4. 职责 4.1项目经理部/施工单位技术治理部门负责图纸会审的治理。(施工单位指单独承担工程项目的公司直属二级机构) 4.2项目经理部/施工单位总工组织技术处(科、组)及工地专责工程师、班组技术员参加由业主主持的施工图纸综合会审。 4.3工地(队)专责工程师主持系统会审,参加人员有:工地主任、班组技术人员、工地质检员、班组长,必要时可邀请调试人员及有关治理部门的技术人员参加,可行时邀请设计代表、业主代表参加。 4.4班组技术员主持专业会审,参加人员为:施工班组人员,可行时邀请设计代表参加。 5. 治理规定 5.1施工图纸会审分专业会审、系统会审和综合会审,会审时间安排如下: a. 专业会审:最初级会审,应安排在系统会审之前进行,发现问题交系统会审时解决。 b. 系统会审:安排在综合会审之前进行,发现问题汇总后交综合会审审定。 c. 综合会审:在单位工程开工前完成,会审中发现问题在会议上协商解决,由设计单位统一提出设计变更通知单发送有关单位。 5.2图纸会审前,主持部门或主持人应事先通知参加人员熟悉图纸,预备意见,进行必要的核对和计算工作. 5.3综合会审由项目经理部/施工单位技术处(科、组)作出具体图纸会审记录,存档备查。技术处(科、组)应妥善保管业主方整理的综合会审纪要。 5.4系统会审和专业会审由主持人做好具体记录,整理会审纪要,报项目经理部/施工单位技术处(科、组)。 5.5 对外协件加工用图纸的会审仍执行本规定,由各工地专责工程师组织。 5.6 如时间安排紧张,专业会审可和系统会审合并进行。 5.7 小型工程的图纸会审可合并为一次,即综合会审。 5.8 图纸会审的重点 a. 施工图纸与设备、非凡材料的要求是否一致。 b. 设计图纸与施工主要技术方案是否相适应。 c. 图纸表达深度能否满足施工需要。 d. 构件划分和加工要求是否符合施工能力。 e. 扩建工程新老厂及新老系统间的衔接是否吻合,施工过渡是否可行,此项除对图纸核实外,还应到施工现场进行实际情况校对。 f. 各专业之间设计是否协调,如设备外型尺寸与基础尺寸...
