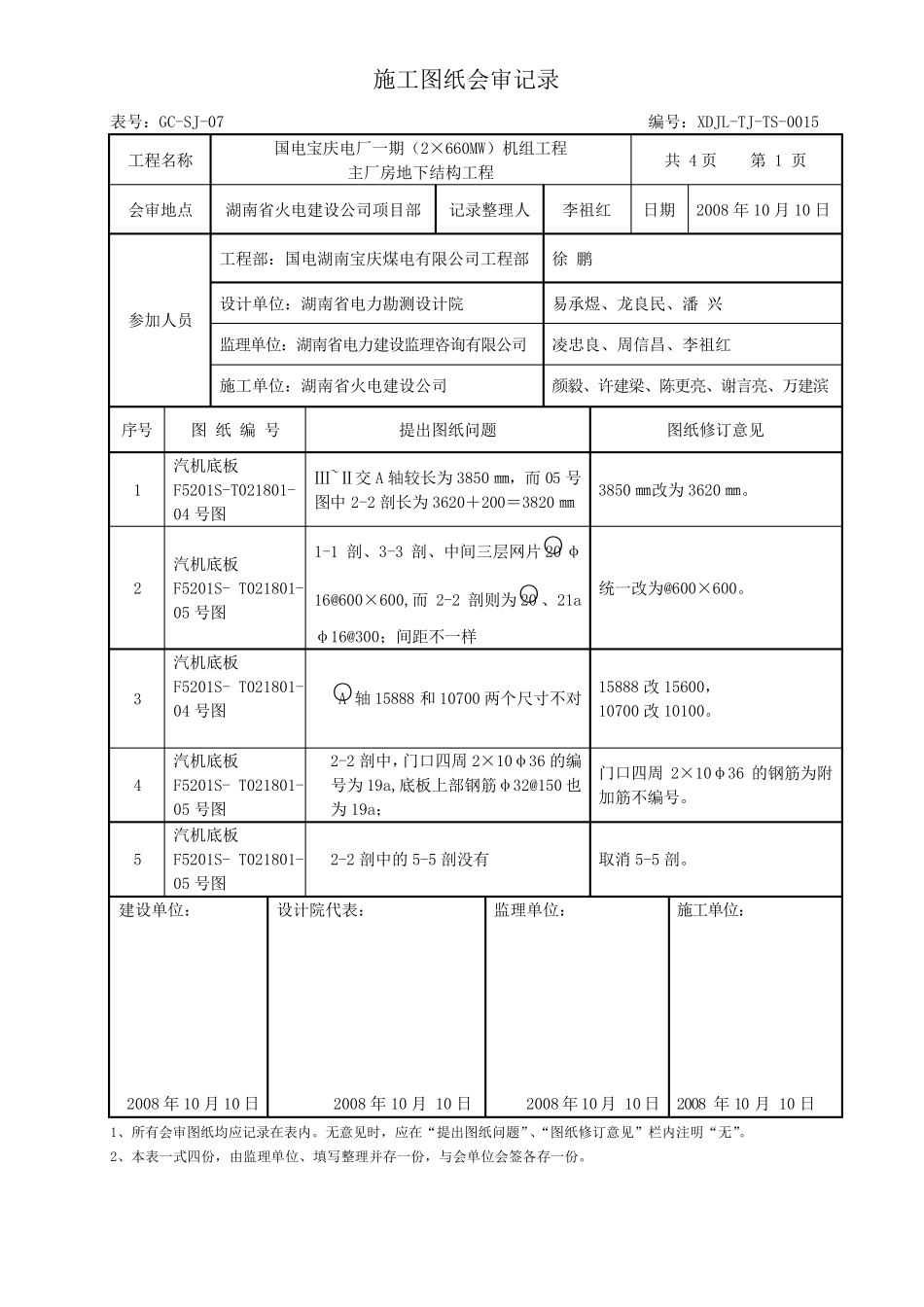

施工图纸会审记录 表号:GC-SJ-07 编号:XDJL-TJ-TS-0015 工程名称 国电宝庆电厂一期(2×660MW)机组工程 主厂房地下结构工程 共 4 页 第 1 页 会审地点 湖南省火电建设公司项目部 记录整理人 李祖红 日期 2008 年 10 月 10 日 参加人员 工程部:国电湖南宝庆煤电有限公司工程部 徐 鹏 设计单位:湖南省电力勘测设计院 易承煜、龙良民、潘 兴 监理单位:湖南省电力建设监理咨询有限公司 凌忠良、周信昌、李祖红 施工单位:湖南省火电建设公司 颜毅、许建梁、陈更亮、谢言亮、万建滨 序号 图 纸 编 号 提出图纸问题 图纸修订意见 1 汽机底板 F5201S-T021801- 04 号图 Ⅲ~Ⅱ交 A 轴较长为 3850 ㎜,而 05 号图中 2-2 剖长为 3620+200=3820 ㎜ 3850 ㎜改为 3620 ㎜。 2 汽机底板 F5201S- T021801- 05 号图 1-1 剖、3-3 剖、中间三层网片○20 φ16@600×600,而 2-2 剖则为○20 、21aφ16@300;间距不一样 统一改为@600×600。 3 汽机底板 F5201S- T021801- 04 号图 ○A 轴 15888 和10700 两个尺寸不对 15888 改 15600, 10700 改 10100。 4 汽机底板 F5201S- T021801- 05 号图 2-2 剖中,门口四周 2×10φ36 的编号为 19a,底板上部钢筋φ32@150 也为 19a; 门口四周 2×10φ36 的钢筋为附加筋不编号。 5 汽机底板 F5201S- T021801- 05 号图 2-2 剖中的5-5 剖没有 取消5-5 剖。 建设单位: 2008 年 10 月 10 日 设计院代表: 2008 年 10 月 10 日 监理单位: 2008 年 10 月 10 日 施工单位: 2008 年 10 月 10 日 1、所 有会审图纸均 应 记录在 表内 。无 意见时 ,应 在 “ 提出图纸问题” 、“ 图纸修订意见” 栏 内 注 明 “ 无 ”。 2、本 表一式 四份 ,由 监理单位、填 写 整理并 存 一份 ,与 会单位会签 各 存 一份 。 施工图纸会审记录 表号:GC-SJ-07 编号:XDJL-TJ-TS-0015 工程名称 国电宝庆电厂一期(2×660MW)机组工程 主厂房地下结构工程 共 4 页 第 2 页 会审地点 湖南省火电建设公司项目部 记录整理人 李祖红 日期 2008 年 10 月 10 日 参加人员 工程部:国电湖南宝庆煤电有限公司工程部 徐鹏 设计单位:湖南省电力勘测设计院 易承煜、龙良民、潘兴 监理单位:湖南省电力建设监理咨询有限公司 凌忠良、周...
