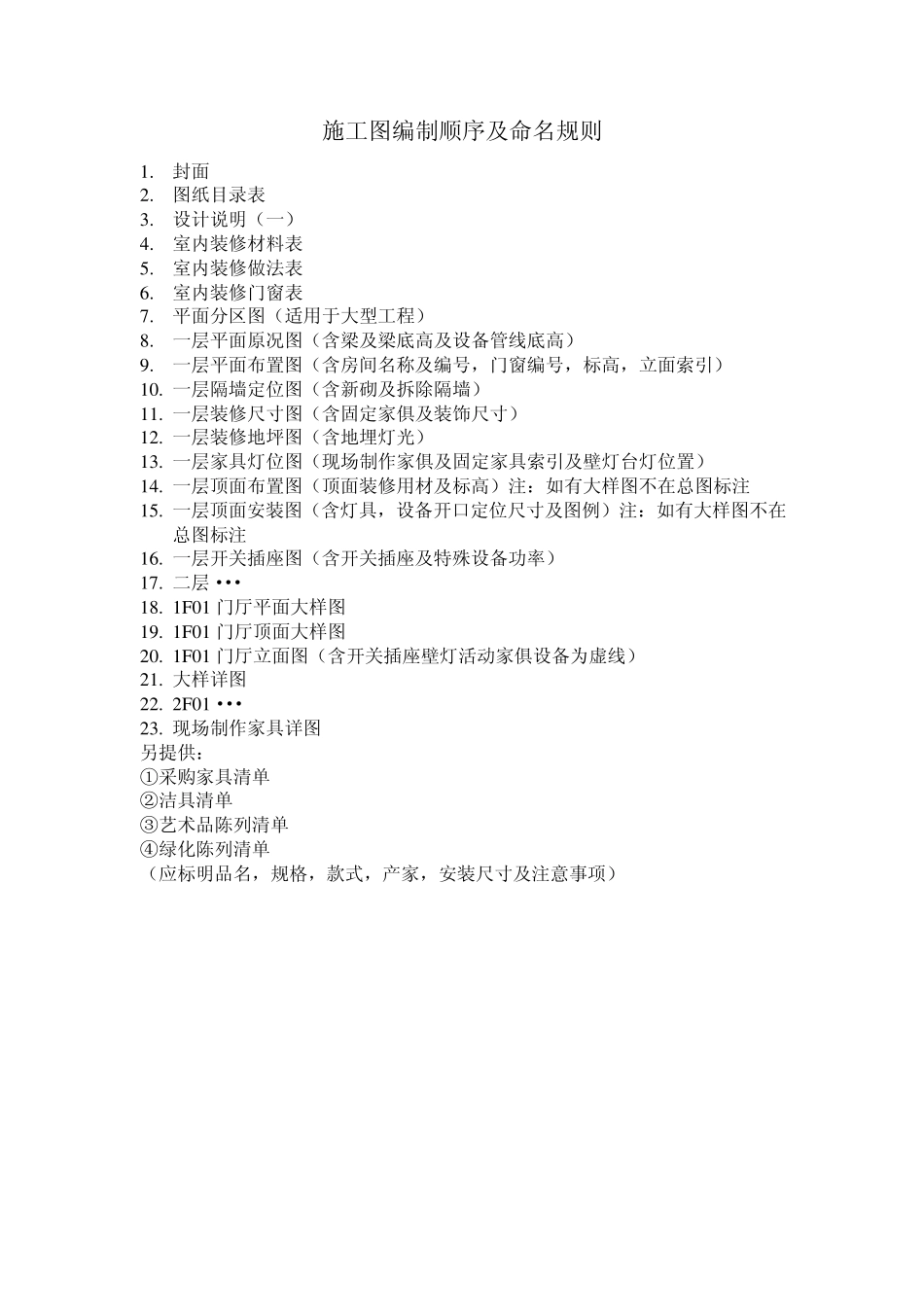

施工图编制顺序及命名规则2_第1页
1/6
施工图编制顺序及命名规则2_第2页
2/6
施工图编制顺序及命名规则2_第3页
3/6
施工图编制顺序及命名规则 1. 封面 2. 图纸目录表 3. 设计说明(一) 4. 室内装修材料表 5. 室内装修做法表 6. 室内装修门窗表 7. 平面分区图(适用于大型工程) 8. 一层平面原况图(含梁及梁底高及设备管线底高) 9. 一层平面布置图(含房间名称及编号,门窗编号,标高,立面索引) 10. 一层隔墙定位图(含新砌及拆除隔墙) 11. 一层装修尺寸图(含固定家俱及装饰尺寸) 12. 一层装修地坪图(含地埋灯光) 13. 一层家具灯位图(现场制作家俱及固定家具索引及壁灯台灯位置) 14. 一层顶面布置图(顶面装修用材及标高)注:如有大样图不在总图标注 15. 一层顶面安装图(含灯具,设备开口定位尺寸及图例)注:如有大样图不在 总图标注 16. 一层开关插座图(含开关插座及特殊设备功率) 17. 二层··· 18. 1F01 门厅平面大样图 19. 1F01 门厅顶面大样图 20. 1F01 门厅立面图(含开关插座壁灯活动家俱设备为虚线) 21. 大样详图 22. 2F01··· 23. 现场制作家具详图 另提供: ①采购家具清单 ②洁具清单 ③艺术品陈列清单 ④绿化陈列清单 (应标明品名,规格,款式,产家,安装尺寸及注意事项) 施工图详细要求 建筑原况平面图: a. 表达出原建筑的平面结构内容,绘出隔墙位置与空间关系和竖向构件及管井位置等,绘制深度到建施为止。 b. 表达出建筑轴号及轴线间的尺寸。 c. 表达出建筑标高 总平面布置图: a. 表达出完整的平面布置内容全貌,几个区域之间的互相联系关系 b. 表达建筑轴号及轴号间的建筑尺寸。 c. 表达各功能的区域位置及说明。说明用阿拉伯数字或分区编号,并在图中将每一个编号的具体功能以文字注明。 d . 表达出装修标高关系。 e. 总图中除轴线尺寸外,无其他尺寸表达,无家具灯具编号和材料编号。 总隔墙图: a. 表达按室内设计要求重新布置的隔墙位置,以及被保留的原建筑隔墙位置。 b. 原墙拆除以虚线表示。 c. 表达出门洞、窗洞的位置及尺寸。 d .表达出隔墙的尺寸定位。 e. 表达出各地坪装修标高的关系。 平面布置图: a. 详细表达出该部分剖切线以下的平面空间布置内容及关系。 b. 表达出隔墙、隔断、固定家具、固定构件、活动家具、窗帘。 c. 表达出该部分详细的功能内容、编号及文件注释。 d.表达出活动家具及陈设品图例 e. 表达出电脑、电话、灯光灯饰的图例。 f. 注明装修地坪的标高。 g. 注明本部分的建筑轴号...
