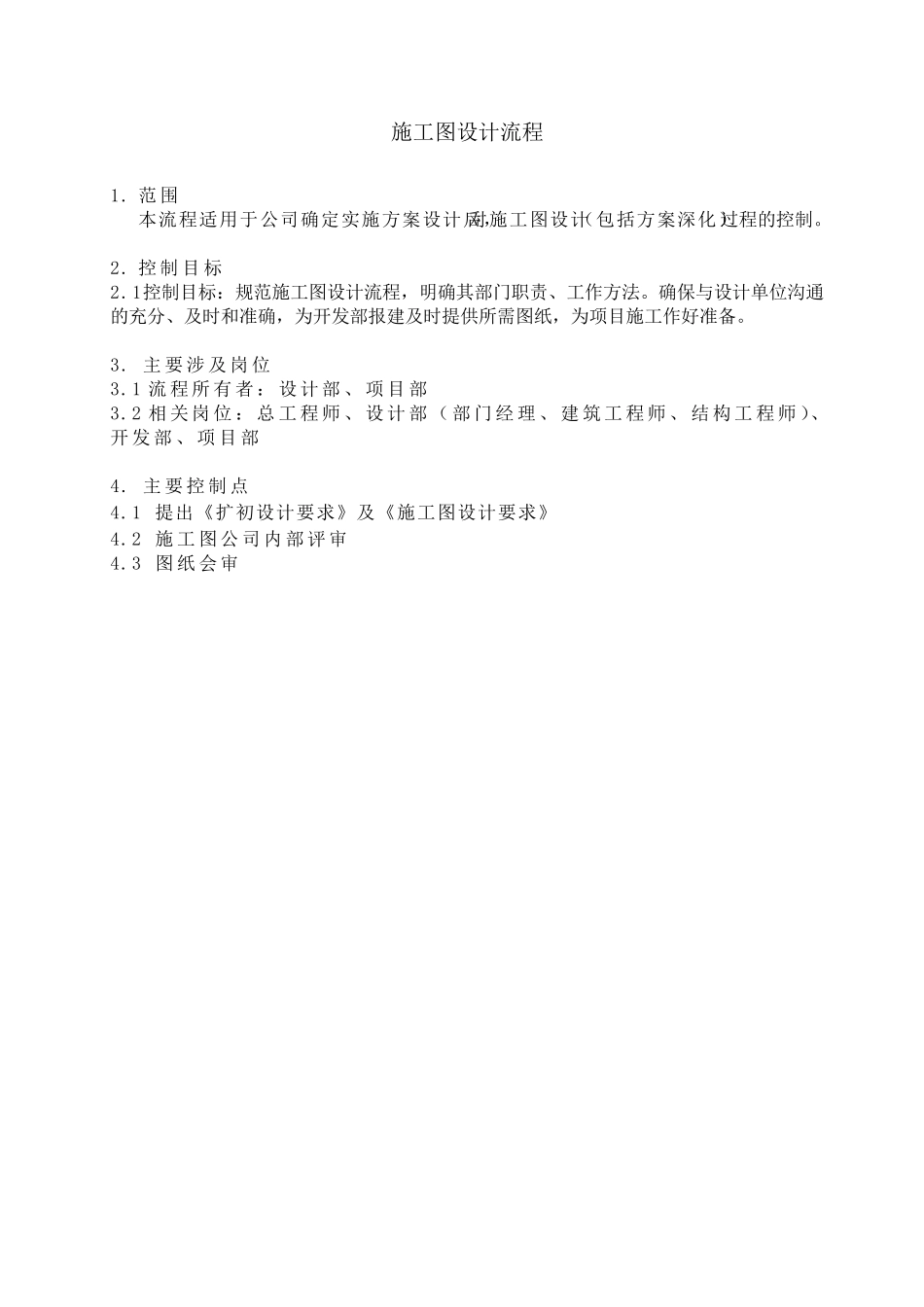

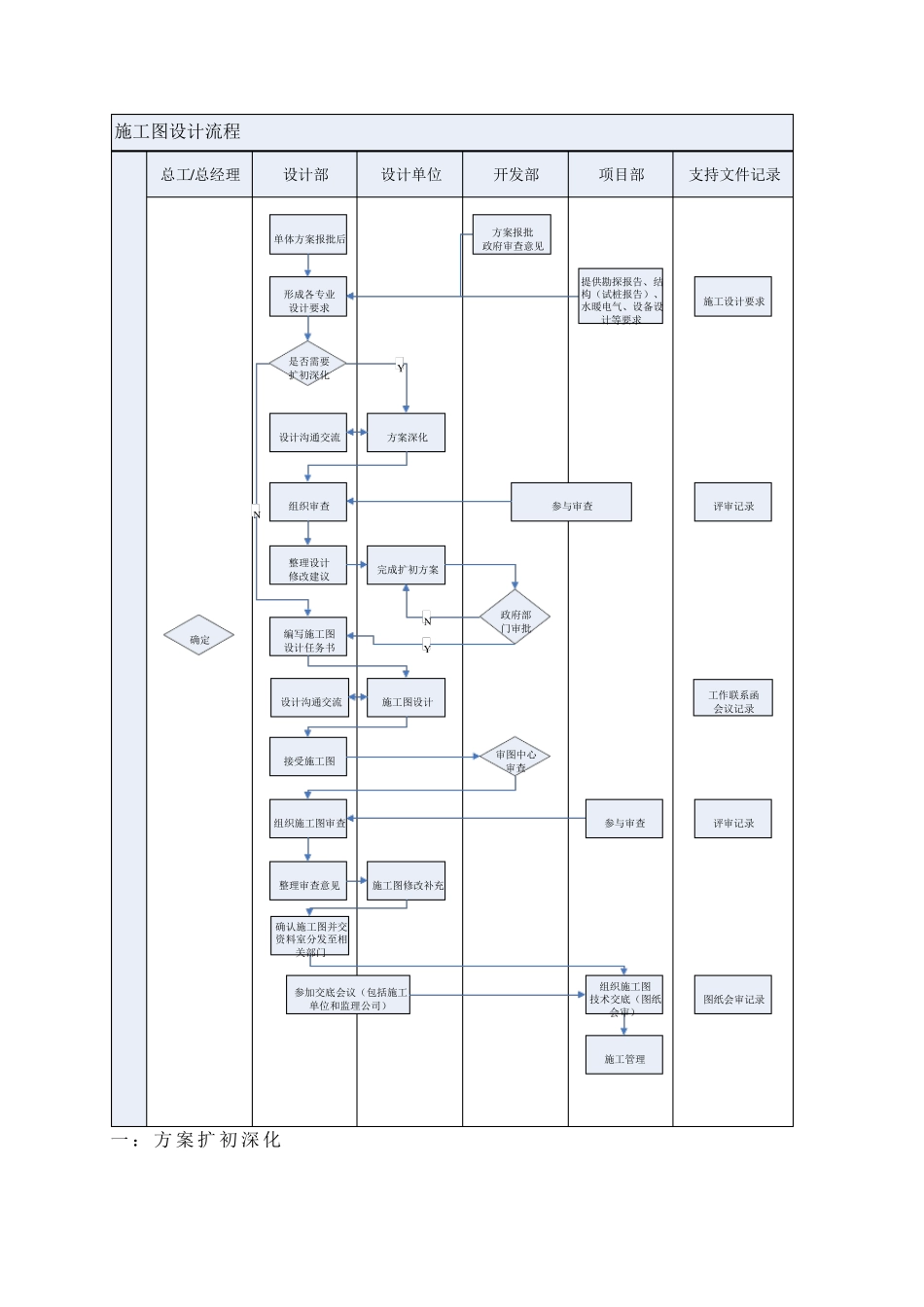

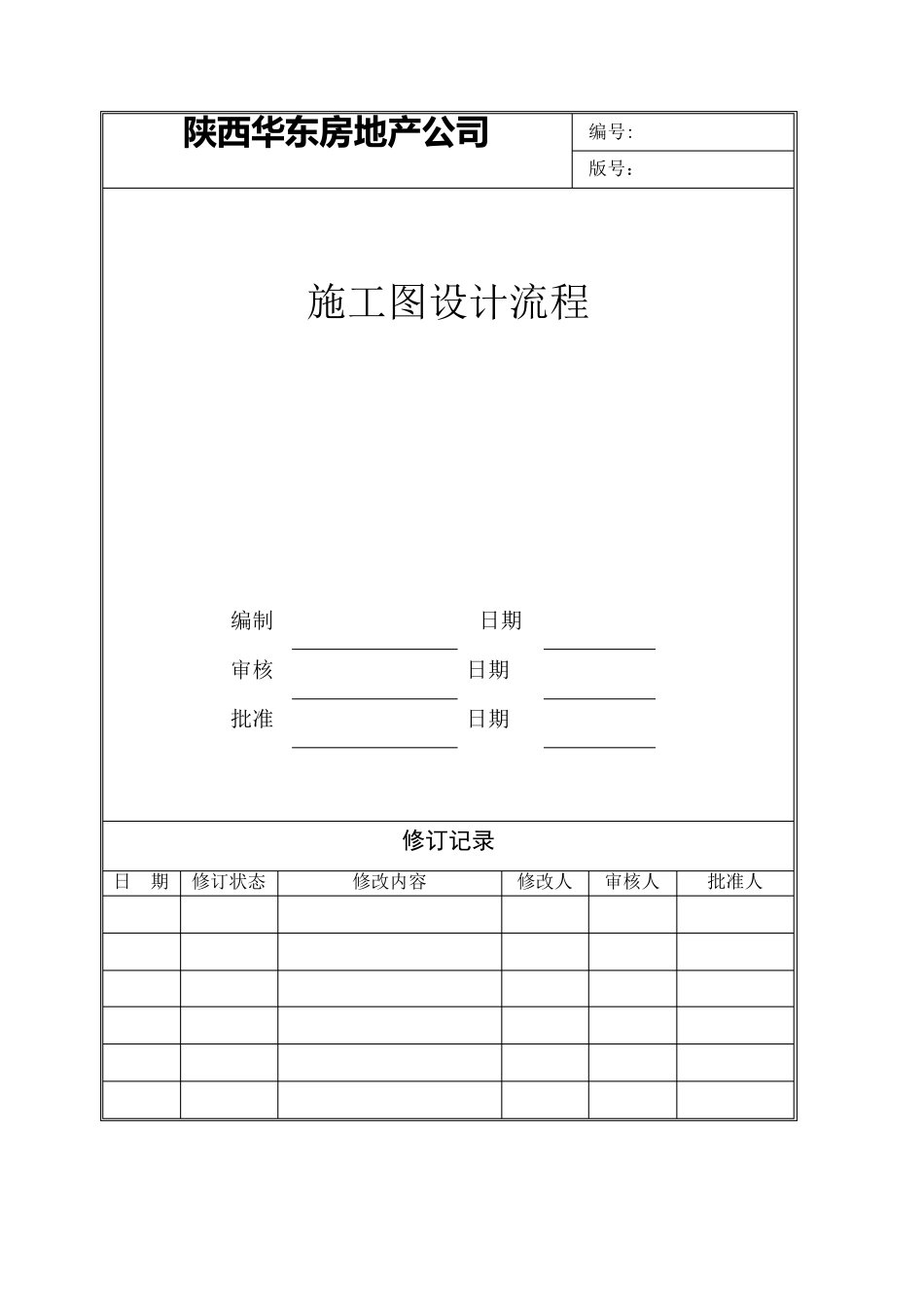

陕 西 华 东房地产公司 编号: 版号： 施工图设计流程 编制 日期 审核 日期 批准 日期 修订记录 日 期 修订状态 修改内容 修改人 审核人 批准人 施工图设计流程 1. 范围 本流程适用于公司确定实施方案设计后，对施工图设计（包括方案深化）过程的控制。 2. 控制目标 2.1控制目标：规范施工图设计流程，明确其部门职责、工作方法。确保与设计单位沟通的充分、及时和准确，为开发部报建及时提供所需图纸，为项目施工作好准备。 3. 主 要 涉 及 岗 位 3.1 流程所 有 者 ：设计部、 项 目部 3.2 相 关 岗 位 ：总 工程师 、 设计部（部门经 理 、 建 筑 工程师 、 结 构 工程师 ）、开 发 部、 项 目部 4. 主 要 控制点 4.1 提出《扩初设计要求》及《施工图设计要求》 4.2 施工图公司内 部评 审 4.3 图纸 会 审 施工图设计流程支持文件记录项目部开发部设计单位设计部总工/总经理单体方案报批后方案报批政府审查意见形成各专业设计要求提供勘探报告、结构（试桩报告）、水暖电气、设备设计等要求施工设计要求是否需要扩初深化方案深化设计沟通交流组织审查参与审查工作联系函会议记录评审记录整理设计修改建议完成扩初方案政府部门审批编写施工图设计任务书确定施工图设计接受施工图参与审查组织施工图审查施工图修改补充审图中心审查确认施工图并交资料室分发至相关部门组织施工图技术交底（图纸会审）参加交底会议（包括施工单位和监理公司）施工管理设计沟通交流评审记录图纸会审记录YNYN整理审查意见 一 ： 方案扩 初 深 化 步骤 说明 负责人 输出 1 、确定单体方案后进行扩初设计 1 .1 单体方案经政府部门审批后，设计部提供施工图设计要求，通知设计院进行扩初设计 建筑设计师 扩初设计图 2 、设计过程沟通交流 2 .1 在设计过程中，建筑设计师与设计单位进行沟通交流 建筑设计师 工作联系函 3 、公司内部对设计图纸进行审核 3 .1 请项目部、开发部相关专业人士配合进行扩初设计图纸的审查工作 3 .2 将意见提交设计院进行图纸修改 建筑设计师 设计部经理 1 . 修改意见 2 . 扩初设计图 4 、提交开发部进行政府审核 4 .1 将公司内部审核无问题的扩初设计图提交开发部签收 建筑设计师 文件发放登记表 5 、设计院修改扩初设计图 5 .1 根据政府部门意见，通知设计院修改扩初设计方案 建筑设计师 扩初设计图 二...
