施工工地临电施工组织设计

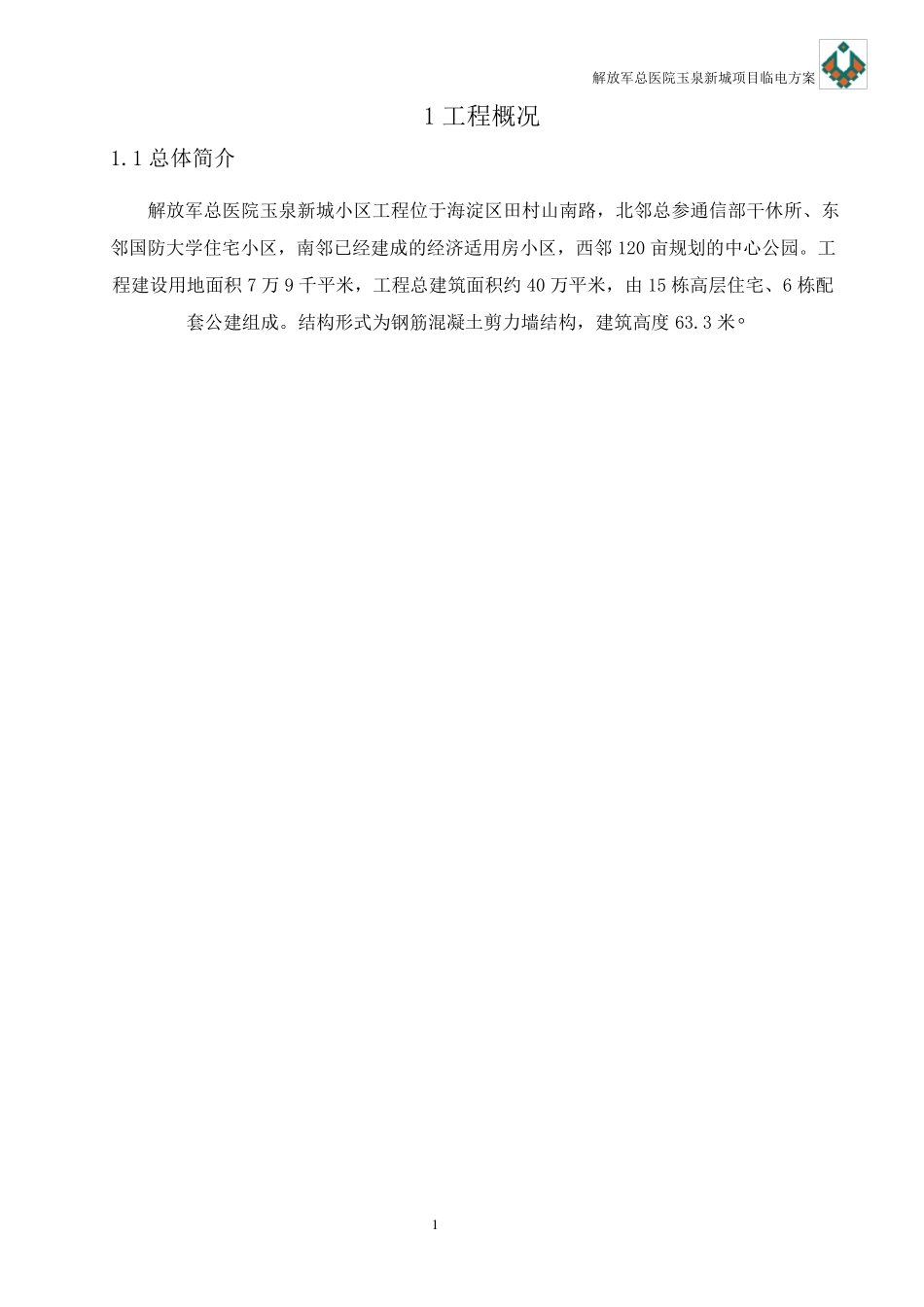

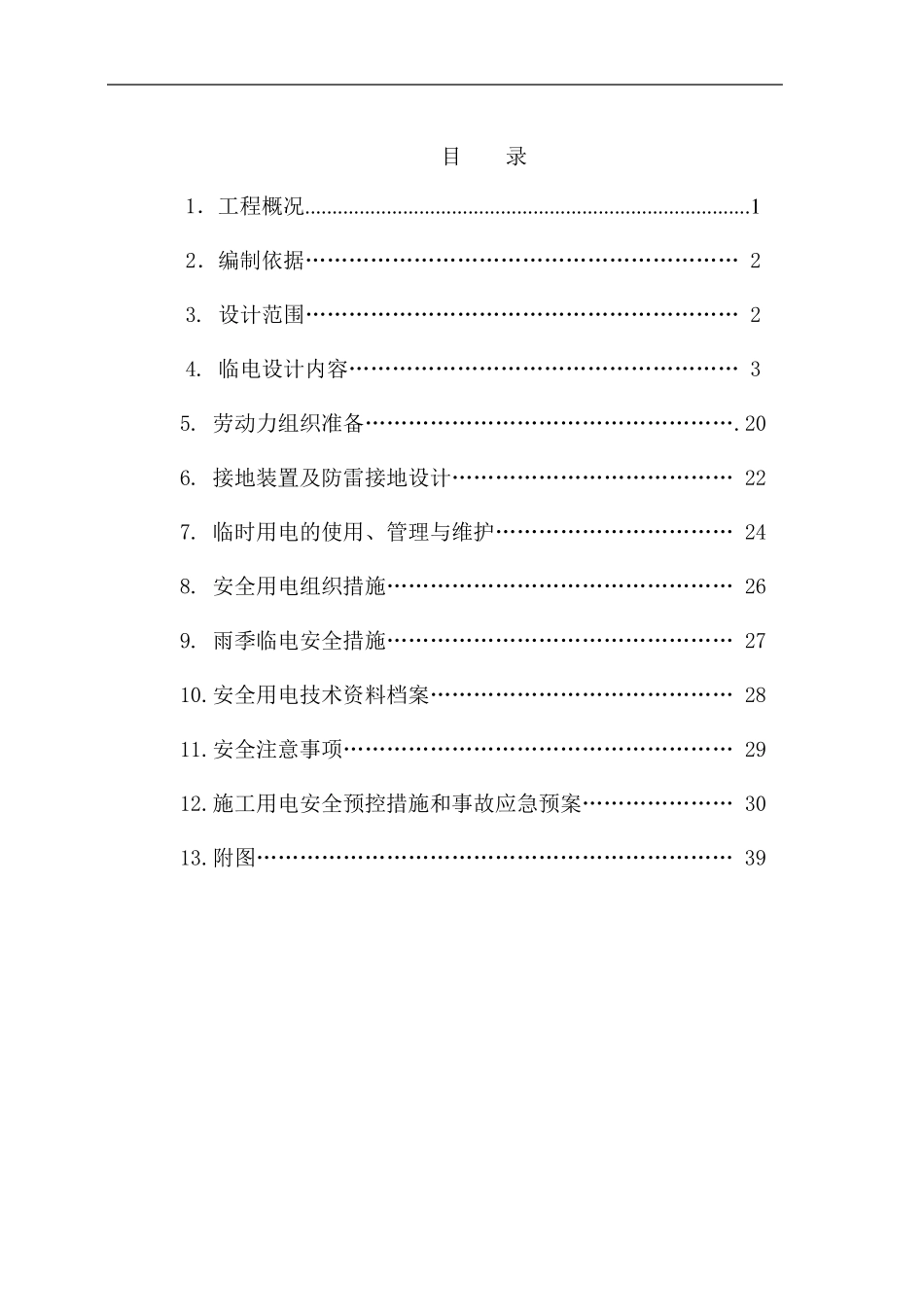

目 录 1．工程概况..................................................................................1 2．编制依据…………………………………………………… 2 3. 设计范围…………………………………………………… 2 4. 临电设计内容……………………………………………… 3 5. 劳动力组织准备…………………………………………….20 6. 接地装置及防雷接地设计………………………………… 22 7. 临时用电的使用、管理与维护…………………………… 24 8. 安全用电组织措施………………………………………… 26 9. 雨季临电安全措施………………………………………… 27 10.安全用电技术资料档案…………………………………… 28 11.安全注意事项……………………………………………… 29 12.施工用电安全预控措施和事故应急预案………………… 30 13.附图………………………………………………………… 39 解放军总医院玉泉新城项目临电方案 1 1 工程概况 1.1 总体简介 解放军总医院玉泉新城小区工程位于海淀区田村山南路，北邻总参通信部干休所、东邻国防大学住宅小区，南邻已经建成的经济适用房小区，西邻120 亩规划的中心公园。工程建设用地面积 7 万 9 千平米，工程总建筑面积约 40 万平米，由 15 栋高层住宅、6 栋配套公建组成。结构形式为钢筋混凝土剪力墙结构，建筑高度 63.3 米。 解放军总医院玉泉新城项目临电方案 2 2.编制依据 2.1 工程现场总平面布置图和主要施工机械计划表 2.2 国家颁布JGJ46-2005《施工现场临时用电安全技术规范》 2.3《北京地区电气设备运行管理规定》及《北京市电气安全工作规程》 2.4《建设工程施工现场供用电安全规范》GB50194-93 2.5《建筑施工安全检查标准》JGJ59-99 2.6 公司下发的“城建北方施发 [2006]039 号关于《施工现场临建设施管理实施细则（暂行）》 3.设计范围 施工现场的动力用电、施工照明、生活用电、办公区照明及高大设备的防雷接地。 解放军总医院玉泉新城项目临电方案 3 4.临电设计内容 本工程采用TN-S（即三相五线制）保护接零系统；由业主已在施工现场东西两侧安装四台400KVA 杆式变压器,电源引入现东侧、西侧总配电室，供施工现场的所有设备用电、办公区、生活区用电。 4.1 现场用电设备及功率 解放军总医院玉泉新城小区工程用电参数表 序号 设备名称 配备 数量 使用 数量 功率(KW) 总功率(K...
