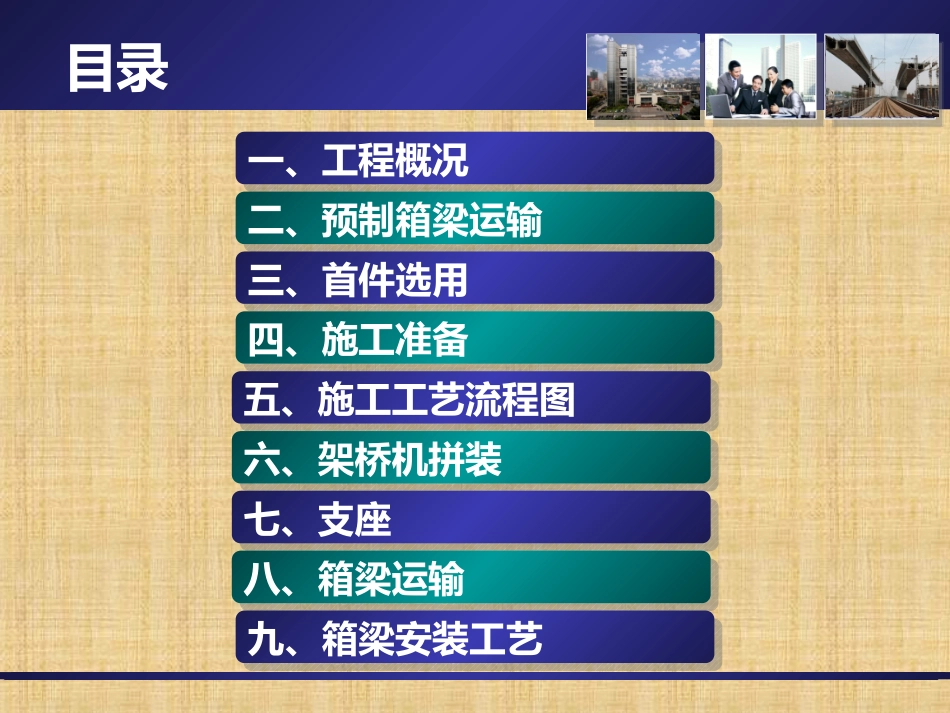

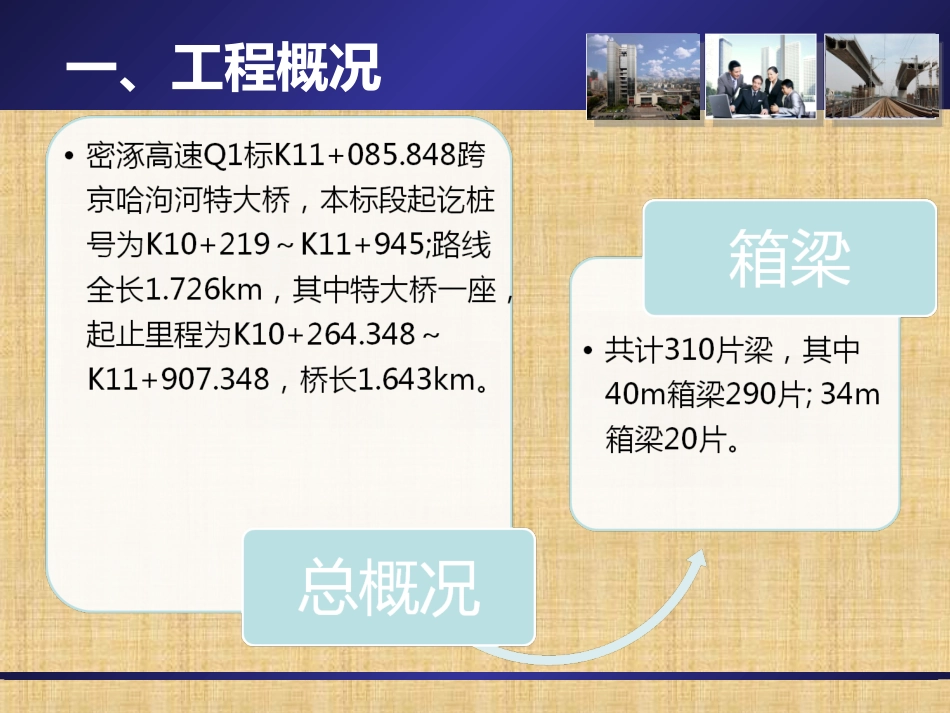

交底人：李俊科目录一、工程概况一、工程概况二、预制箱梁运输二、预制箱梁运输三、首件选用三、首件选用四、施工准备四、施工准备五、施工工艺流程图五、施工工艺流程图六、架桥机拼装六、架桥机拼装七、支座七、支座八、箱梁运输八、箱梁运输九、箱梁安装工艺九、箱梁安装工艺一、工程概况一、工程概况序号联交角墩号位置孔数×跨径梁板形式1第一联451-4#墩4×4040米预制小箱梁片402第三联456-10#墩4×4040米预制小箱梁片403第四联4510-13#墩3×4040米预制小箱梁片304第六联016-19#墩3×4040米预制小箱梁片305第七联019-22#墩3×4040米预制小箱梁片306第九联0Z22-24#墩Y24-26#墩2×3434米预制小箱梁片207第十联026-29#墩3×4040米预制小箱梁片308第十一联029-32#墩3×4040米预制小箱梁片309第十二联032-35#墩3×4040米预制小箱梁片3010第十三联035-38#墩3×4040米预制小箱梁片30预制箱梁孔跨布置形式及数量表：二、预制箱梁运输三、首件选用四、施工准备四、施工准备4、测量放样进行施工测量放样，准确定位出盖梁顶永久支座位置及临时支座位置及高程以及每一片梁的安装位置线，通过全站仪及水准仪确定出各部位。四、施工准备A、盆式支座试验。B、龙门吊、架桥机标定。C、调试、检查吊装设备能否正常运转，设备各部件是否完好，并试机空载运行几次，观察有无啃轨等现象发生，并观测设备在运行中的平稳性。5、进行以下试验四、施工准备采用钢砂箱作为箱梁连续端临时支座，砂箱采用圆形结构，分为筒座和筒芯，预制梁连续端每端各两个。砂箱定位后内充细砂震实，控制筒芯顶面至筒座高度为30cm。桥面张拉完成、梁端湿接缝浇筑完成并达到设计强度后，卸去砂箱的承压，预制梁落在固定支座上，移开砂箱，完成体系转换。安装砂箱时要注意出砂口的朝向，以便于支座转换时出砂操作，砂箱卸载时抽出插板即可落梁。6、临时支座的制作和安装四、施工准备盖梁施工完毕后，测量队测设出盖梁顶纵横轴线，用钢钉或油漆作好标记，并用墨线弹出轴线。然后根据轴线位置，弹出临时支座线、固定支座线、板梁位置边线，并标示出各个临时支座、固定支座位置。板梁安装前，首先进行支座位置、板梁位置边线测量放样等工序交接验收。7、施工测量四、施工准备8、构件检查验收序号检查项目规定值或允许偏差（mm）检验方法1混凝土强度（MPa）在合格标准内2梁板长度（mm）+15，-10尺量：每梁3宽度箱梁顶±30尺量：检查2处4箱梁顶±205断面尺寸（mm)顶板厚+5,0尺量：检查3个断面底板厚腹板或梁肋6平整度52m直尺：每侧面每梁长测1处7预埋件位置5尺量：每件梁板预制实测项目五、施工工艺流程图箱梁安装工艺流程框图永久支座临时砂筒的就位与标高的控制龙门吊的检查与试行试安装与运输试安装与运输检查永久支座箱梁的运输箱梁对中与就位安装质量标准检测调整下一道工序垫石测量放样箱梁选择与准备合格不合格六、架桥机拼装•1、架桥机布置及拼装•架桥设备采用桁架式双导梁JQJ-1160G/400型架桥机，架桥机拼装时使用2台25吨汽车吊在地面配合六、架桥机拼装2、安装工序为：•拼装轨枕梁、主桁架→吊装轨枕梁→吊装马鞍座→吊装主桁架→安装前后横联→吊装起重纵移天车→吊装起重横移天车→吊装起重卷扬机→安装液压支腿→安装操作控制室→安装电控行走装置→安装液压管路系统→安装吊具→安装安全保护装置→整机调试。序号项目允许偏差（mm）检验方法1支座中心与主梁中心偏位2测量2支座顺桥向偏位103支座板四角高程+5，-54支座四角高差1七、支座1、在梁体体系转换前及时拆除各支座的上下座板连接螺栓，体系转换前梁体支撑于临时支撑上，体系转换后将支点转换到永久支座上。2、体系完成后安装支座防尘罩。3、支座安装实测项目监测支座安装实测项目•箱梁达到设计强度，张拉压浆完毕。且管道压降强度达到设计强度要求后，利用龙门吊将箱梁自预制梁长吊至运梁车上，运梁车通过运梁便道运至架梁施工现场。用架桥机起吊箱梁两端，安装就位。在运输过程中，要注意运行平稳、均匀，时刻注意箱梁变化（尤其是倾斜度），及时发现问题，及时处理。八、箱梁运输•9.1龙门吊架梁施工工艺•捆绑梁：在预留吊装位置孔内安装钢丝绳吊带...
