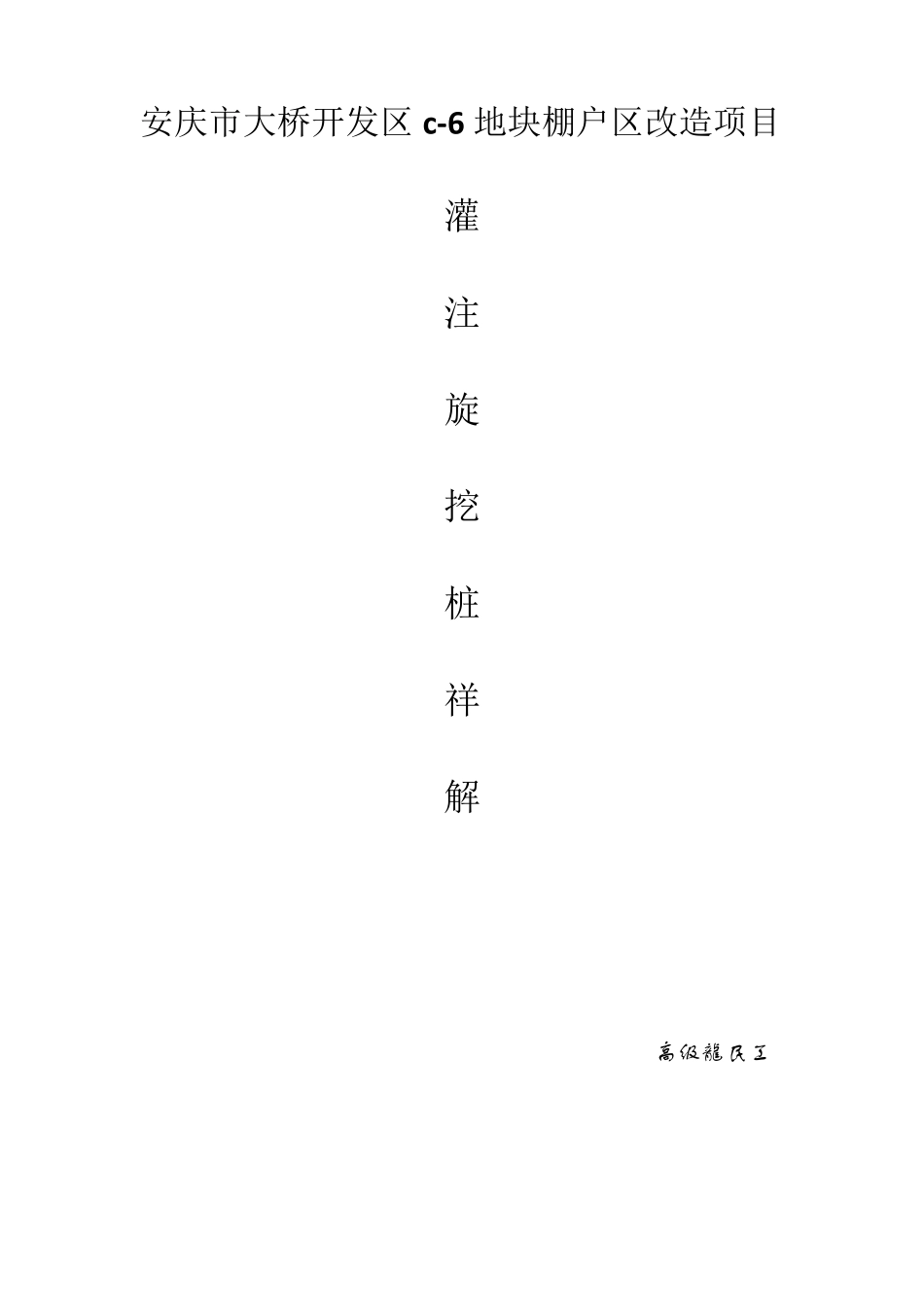

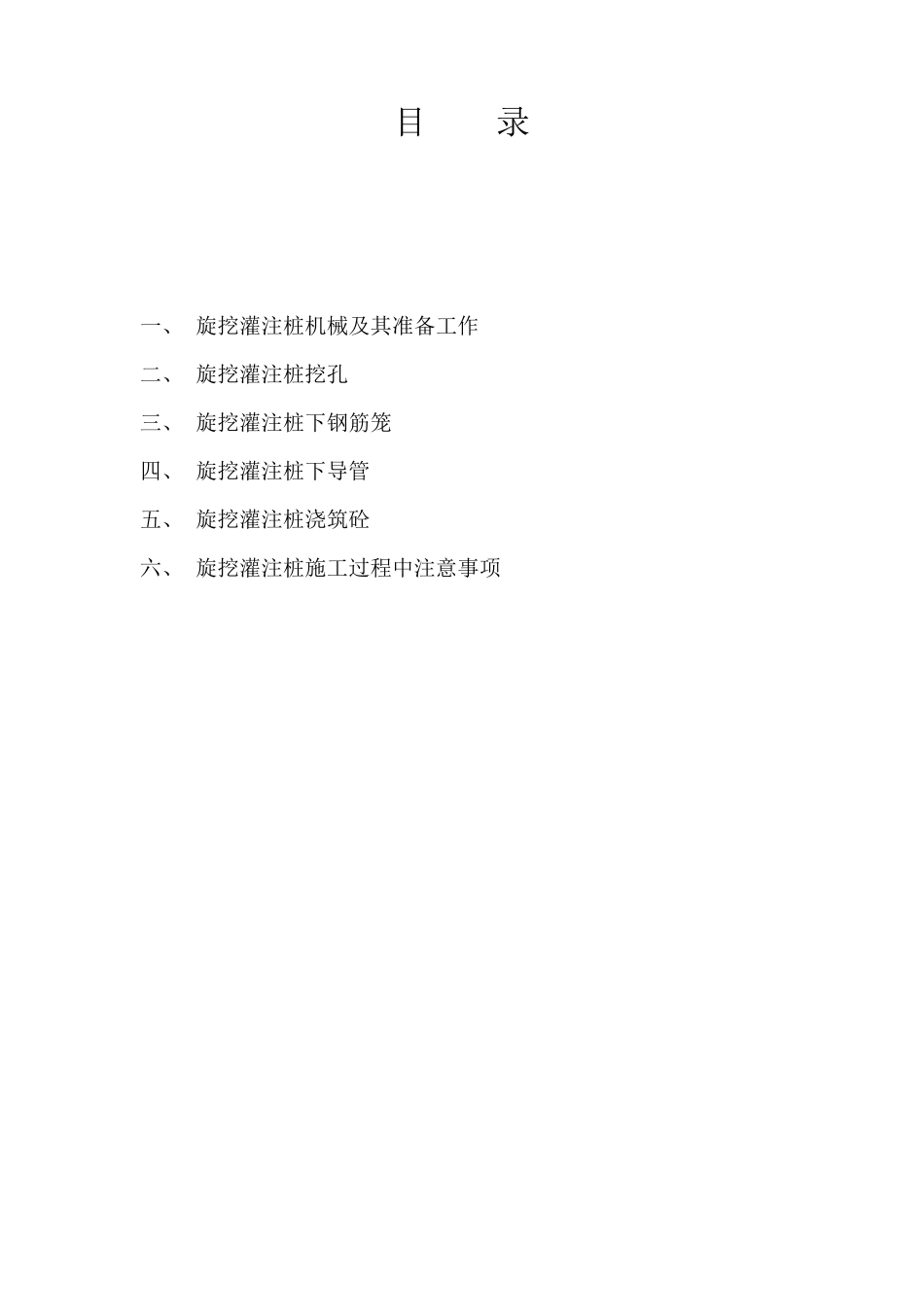

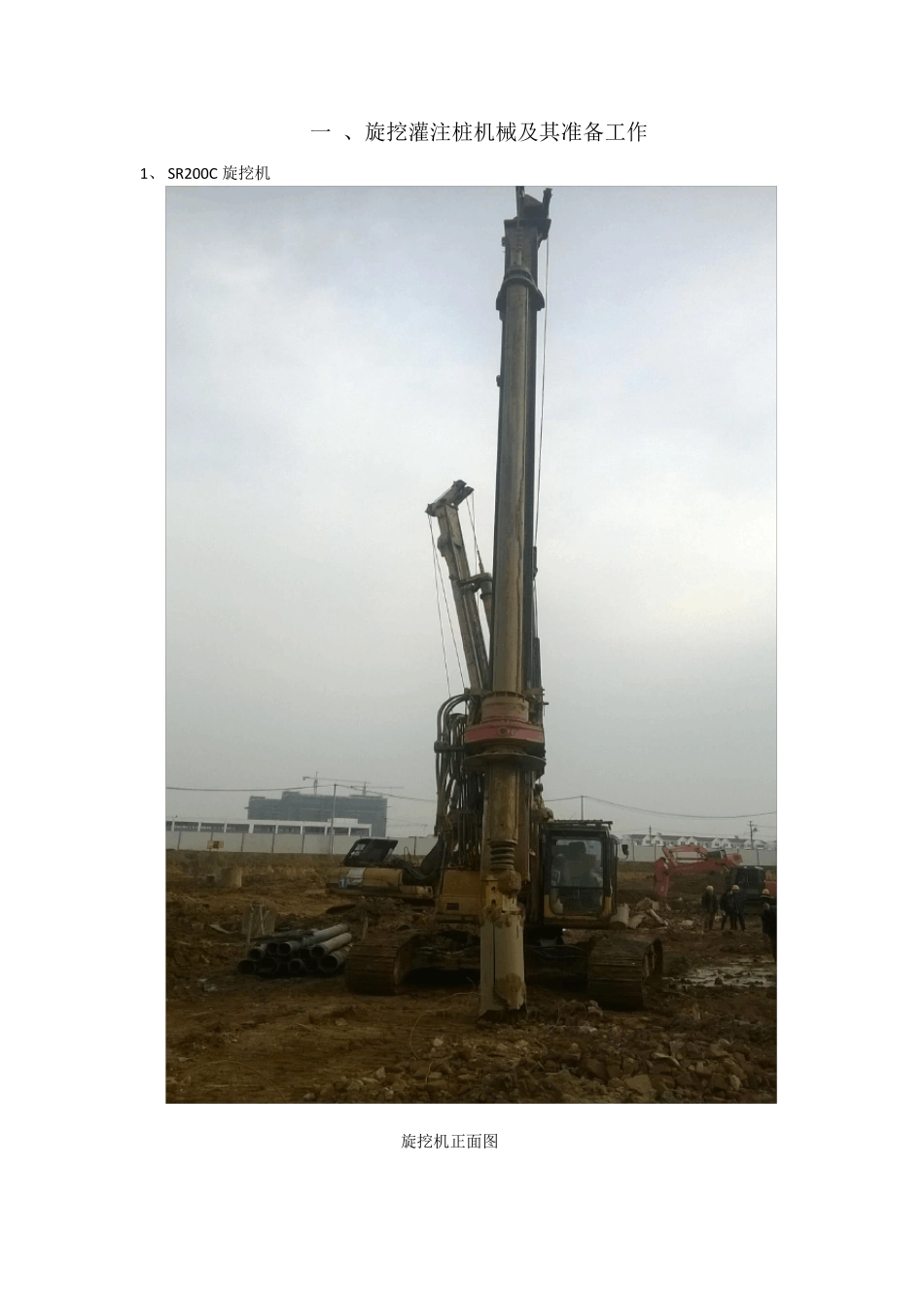

安庆市大桥开发区 c-6 地块棚户区改造项目 灌 注 旋 挖 桩 祥 解 高级龍民工 目 录 一、 旋挖灌注桩机械及其准备工作 二、 旋挖灌注桩挖孔 三、 旋挖灌注桩下钢筋笼 四、 旋挖灌注桩下导管 五、 旋挖灌注桩浇筑砼 六、 旋挖灌注桩施工过程中注意事项 一 、旋挖灌注桩机械及其准备工作 1、 SR200C 旋挖机 旋挖机正面图 旋挖机侧面图 旋挖机背面图 旋挖机内部结构图 旋挖机内部细图 旋挖机内部细图 旋挖机开钻斗 旋挖机开钻斗 SR200C 旋挖机最大开挖深度为60 米,里面仪器可显示开挖深度、桅杆垂直度、水和液压油的温度、桅杆和液压的压力。(其他型号旋挖机雷同) 2、 导管 3 、 测绳 测绳是测旋挖桩孔深的工具,一般在旋挖机机械上面仪器显示挖到设计深度时,请监理单位人员见证用测绳测孔深,以测绳测的量为孔实际深度,一般不以机械上面的仪器显示数据为准;测绳上面每隔一米有一个刻度标志。 4 、 泥浆池 1 为泥浆池中的泥浆;2 的作用是搅拌防止泥浆沉淀;3 为膨润土,膨润土泥浆具有相对密度低,粘度低,含沙量少,失水量少,泥皮薄,稳定性强,固壁能力高,钻具回转阻力小,钻进率高,造浆能力大等优点。有时会在膨润土中加入少量的碱会使膨润土更好的水化和增加粘度。4 为把灌注在桩孔里的泥浆流回泥浆池循环利用 现场用的碱 泥浆护壁中的泥浆一般要做泥浆比重实验和泥浆粘度实验。 插曲:一般旋挖灌注挖孔桩施工时,还需要吊机,挖机配合工作 现场泥浆比重实验 现场泥浆粘度实验 二、 旋挖灌注桩挖孔 以安庆市大桥开发区 C-6 地块棚户区改造项目为例,本工程工程桩的祥表如下: 1、定位放点,利用全站仪把图纸上的每个点放出来 2、旋挖机挖孔 旋挖机钻斗卸土 以抗拔工程桩为例,原土面标高为-4.6m ,所以孔深应为23.6m (设计标高-6.2-原土面标高+有效桩长22m )。 在挖孔过程中由于地下水位较高可能造成踏孔,所以需要泥浆护壁,且泥浆水位要高于地下水位。 现场泥浆护壁 3、验孔 在桩孔成型后,施工单位人员要请监理单位人员来验孔,验孔主要包括: (1) 用测绳测孔深,看是否达到设计深度。 (2) 对已成孔的中心位置、孔深、孔径、垂直度、孔底沉渣厚度进行检验 用测绳测孔深 三、 旋挖灌注桩下钢筋笼 以安庆市大桥开发区 C-6 地块棚户区改造项目为例,本工程工程桩的祥表如下: 参考 10GS813 可知钢筋笼构造如下: 现场抗拔桩钢筋为例,如下:...
