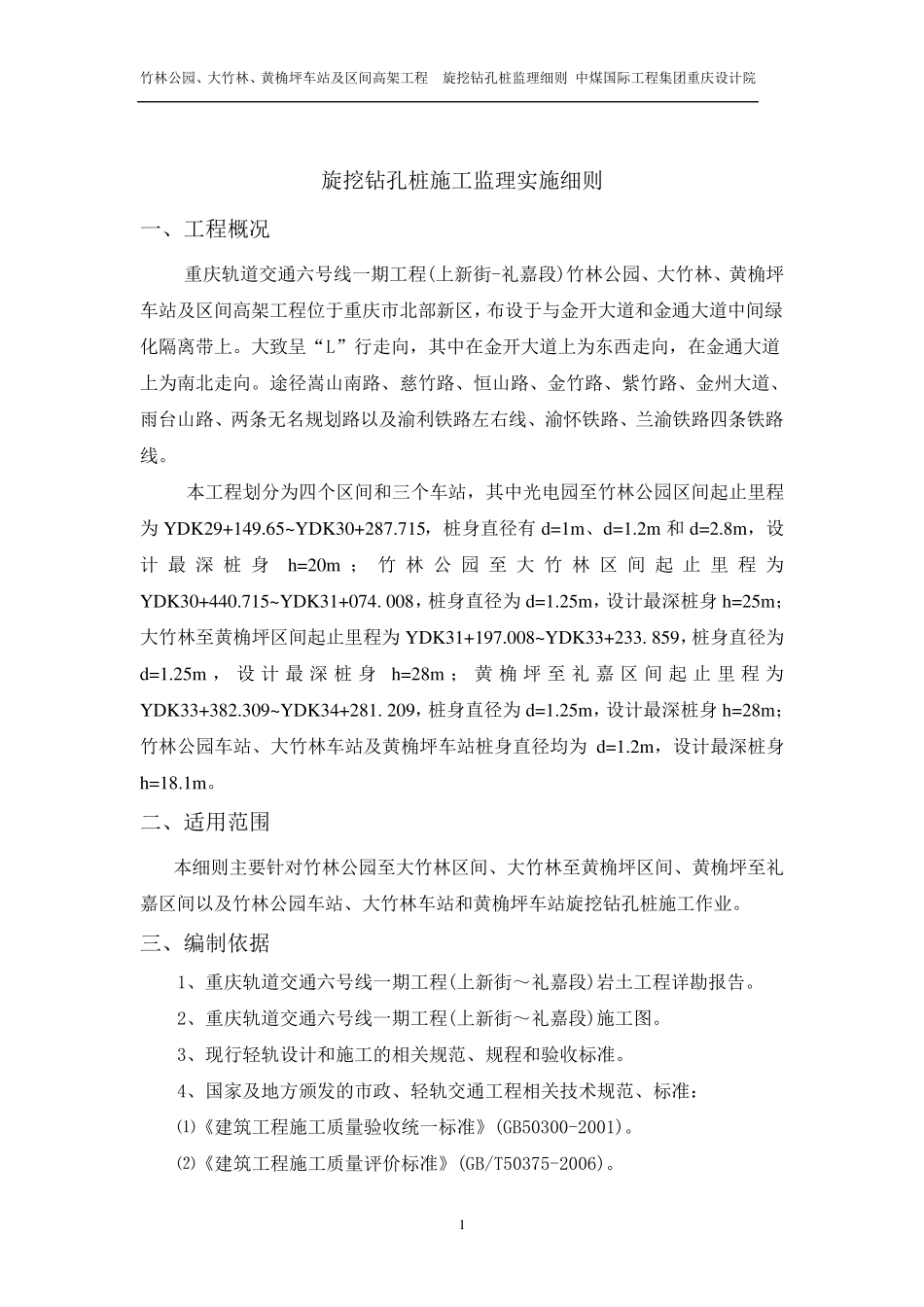

竹林公园、大竹林、黄桷坪车站及区间高架工程 旋挖钻孔桩监理细则 中煤国际工程集团重庆设计院 1 旋挖钻孔桩施工监理实施细则 一、工程概况 重庆轨道交通六号线一期工程(上新街-礼嘉段)竹林公园、大竹林、黄桷坪车站及区间高架工程位于重庆市北部新区，布设于与金开大道和金通大道中间绿化隔离带上。大致呈“L”行走向，其中在金开大道上为东西走向，在金通大道上为南北走向。途径嵩山南路、慈竹路、恒山路、金竹路、紫竹路、金州大道、雨台山路、两条无名规划路以及渝利铁路左右线、渝怀铁路、兰渝铁路四条铁路线。 本工程划分为四个区间和三个车站，其中光电园至竹林公园区间起止里程为 YDK29+149.65~YDK30+287.715，桩身直径有 d=1m、d=1.2m 和d=2.8m，设计最 深 桩身h=20m ；竹林公园至 大竹林区间起 止 里 程为YDK30+440.715~YDK31+074. 008，桩身直径为 d=1.25m，设计最深桩身 h=25m；大竹林至黄桷坪区间起止里程为 YDK31+197.008~YDK33+233. 859，桩身直径为d=1.25m ，设计最 深 桩身h=28m ；黄桷坪至 礼嘉区间起 止 里 程为YDK33+382.309~YDK34+281. 209，桩身直径为 d=1.25m，设计最深桩身 h=28m；竹林公园车站、大竹林车站及黄桷坪车站桩身直径均为 d=1.2m，设计最深桩身h=18.1m。 二、适用范围 本细则主要针对竹林公园至大竹林区间、大竹林至黄桷坪区间、黄桷坪至礼嘉区间以及竹林公园车站、大竹林车站和黄桷坪车站旋挖钻孔桩施工作业。 三、编制依据 1、重庆轨道交通六号线一期工程(上新街～礼嘉段)岩土工程详勘报告。 2、重庆轨道交通六号线一期工程(上新街～礼嘉段)施工图。 3、现行轻轨设计和施工的相关规范、规程和验收标 准 。 4、国家 及地 方 颁 发 的市政 、轻轨交通工程相关技 术 规范、标 准 ： ⑴ 《 建 筑 工程施工质 量 验收统 一标 准 》 (GB50300-2001)。 ⑵ 《 建 筑 工程施工质 量 评 价 标 准 》 (GB/T50375-2006)。 竹林公园、大竹林、黄桷坪车站及区间高架工程 旋挖钻孔桩监理细则 中煤国际工程集团重庆设计院 2 ⑶《地下铁道工程施工及验收规范》(GB50299-1999)（2003 版）。 ⑷《城市轨道交通工程测量规范》（GB50308-2008）。 ⑸《建筑基桩检测技术规范》(JGJ106-2003)。 ⑹《建筑桩基技术规范》(JGJ94-2008)。 ⑺《铁路桥涵工程施工质量验收标准》(TB10415-2003)。 ⑻《铁路混凝土与砌体工程施工质量验收标准》(TB10...
