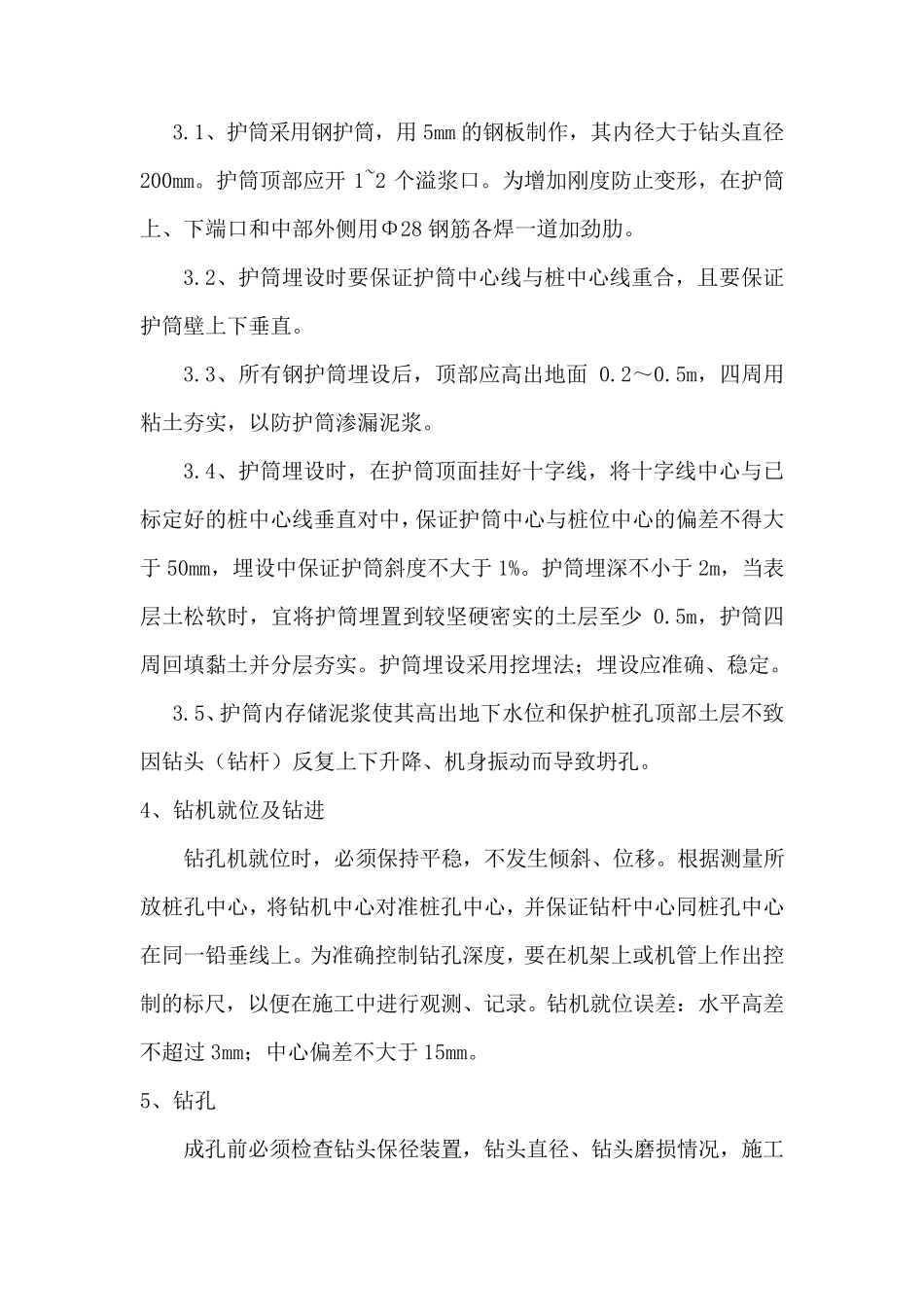

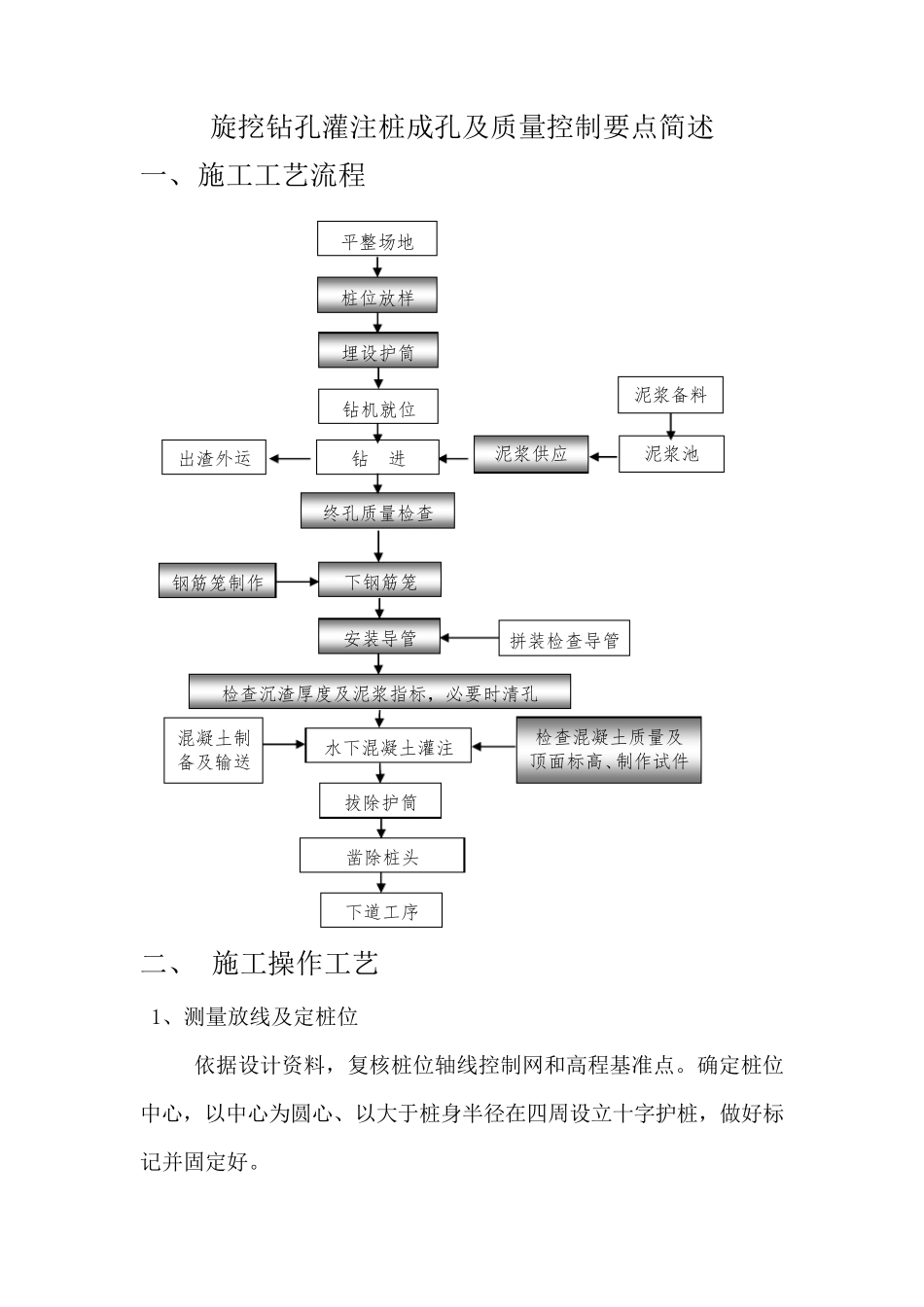

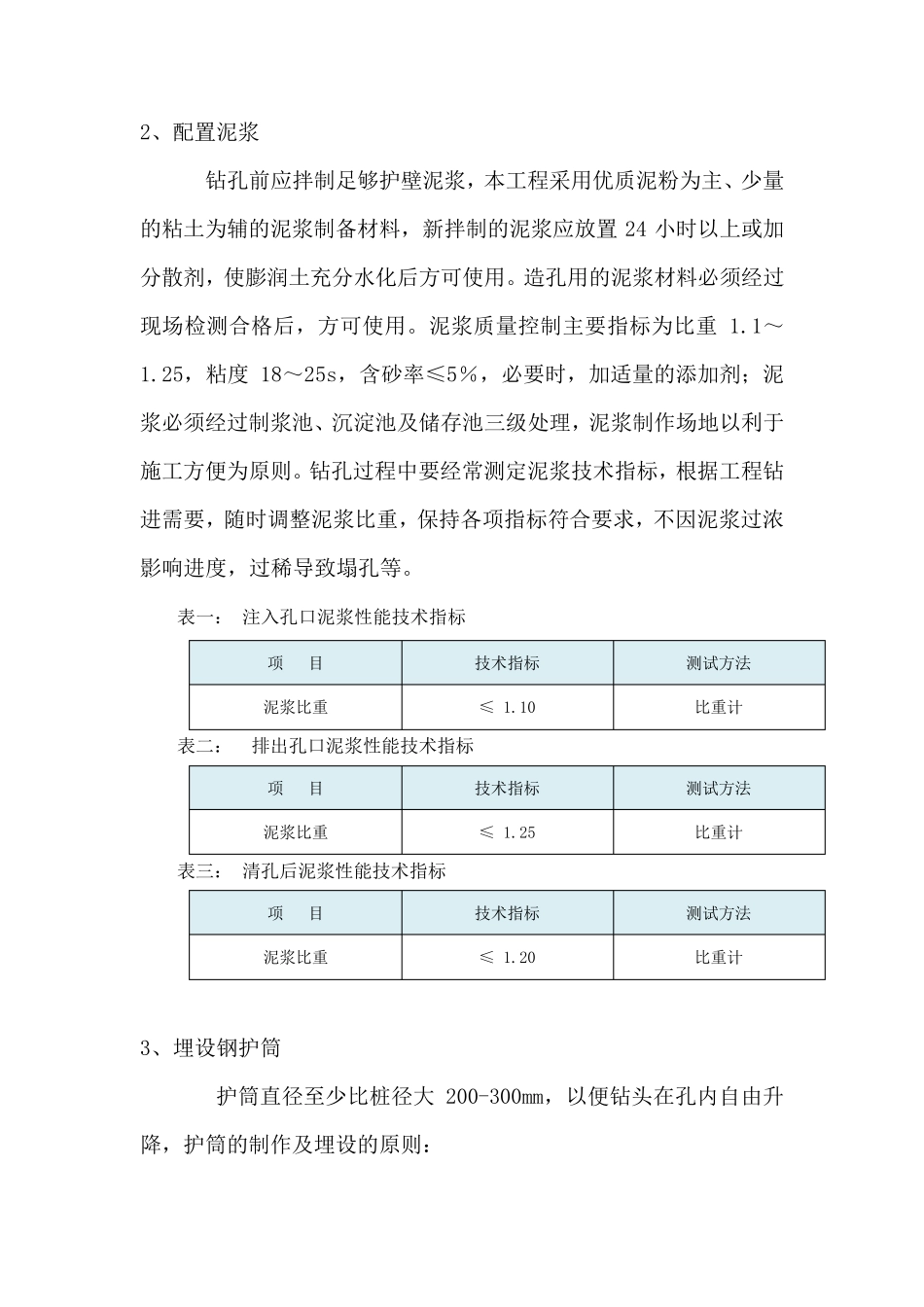

旋挖钻孔灌注桩成孔及质量控制要点简述 一、 施工工艺流程 二、 施工操作工艺 1、测量放线及定桩位 依据设计资料，复核桩位轴线控制网和高程基准点。确定桩位中心，以中心为圆心、以大于桩身半径在四周设立十字护桩，做好标记并固定好。 泥浆备料 泥浆池 平整场地 桩位放样 埋设护筒 钻机就位 钻 进 终孔质量检查 下钢筋笼 安装导管 检查沉渣厚度及泥浆指标，必要时清孔 水下混凝土灌注 拔除护筒 凿除桩头 下道工序 泥浆供应 混凝土制 备及输送 检查混凝土质量及 顶面标高、制作试件 拼装检查导管 钢筋笼制作 出渣外运 2、配置泥浆 钻孔前应拌制足够护壁泥浆，本工程采用优质泥粉为主、少量的粘土为辅的泥浆制备材料，新拌制的泥浆应放置24 小时以上或加分散剂，使膨润土充分水化后方可使用。造孔用的泥浆材料必须经过现场检测合格后，方可使用。泥浆质量控制主要指标为比重1.1～1.25，粘度18～25s，含砂率≤5％，必要时，加适量的添加剂；泥浆必须经过制浆池、沉淀池及储存池三级处理，泥浆制作场地以利于施工方便为原则。钻孔过程中要经常测定泥浆技术指标，根据工程钻进需要，随时调整泥浆比重，保持各项指标符合要求，不因泥浆过浓影响进度，过稀导致塌孔等。 表一： 注入孔口泥浆性能技术指标 项 目 技术指标 测试方法 泥浆比重 ≤ 1.10 比重计 表二： 排出孔口泥浆性能技术指标 项 目 技术指标 测试方法 泥浆比重 ≤ 1.25 比重计 表三： 清孔后泥浆性能技术指标 项 目 技术指标 测试方法 泥浆比重 ≤ 1.20 比重计 3、埋设钢护筒 护筒直径至少比桩径大200-300mm，以便钻头在孔内自由升降 ，护筒的制作及埋设的原则： 3.1、护筒采用钢护筒，用5mm 的钢板制作，其内径大于钻头直径200mm。护筒顶部应开1~2 个溢浆口。为增加刚度防止变形，在护筒上、下端口和中部外侧用Φ28 钢筋各焊一道加劲肋。 3.2、护筒埋设时要保证护筒中心线与桩中心线重合，且要保证护筒壁上下垂直。 3.3、所有钢护筒埋设后，顶部应高出地面 0.2～0.5m，四周用粘土夯实，以防护筒渗漏泥浆。 3.4、护筒埋设时，在护筒顶面挂好十字线，将十字线中心与已标定好的桩中心线垂直对中，保证护筒中心与桩位中心的偏差不得大于50mm，埋设中保证护筒斜度不大于1%。护筒埋深不小于2m，当表层土松软时，宜将护筒埋置到较坚硬密实的土层至少 0.5m，护筒四周回填黏土并分层夯实。护筒埋设采用挖埋法；埋设应...
