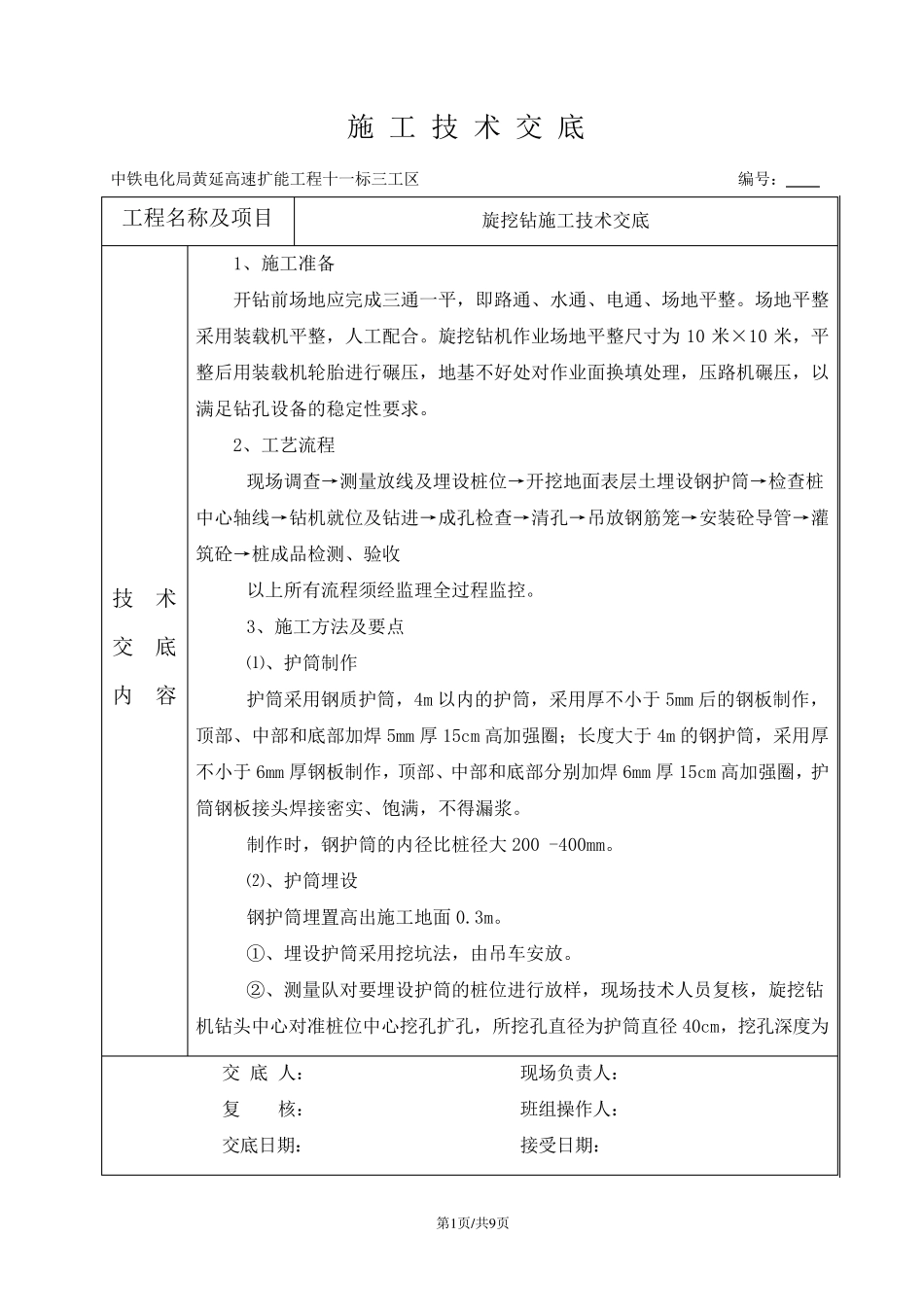

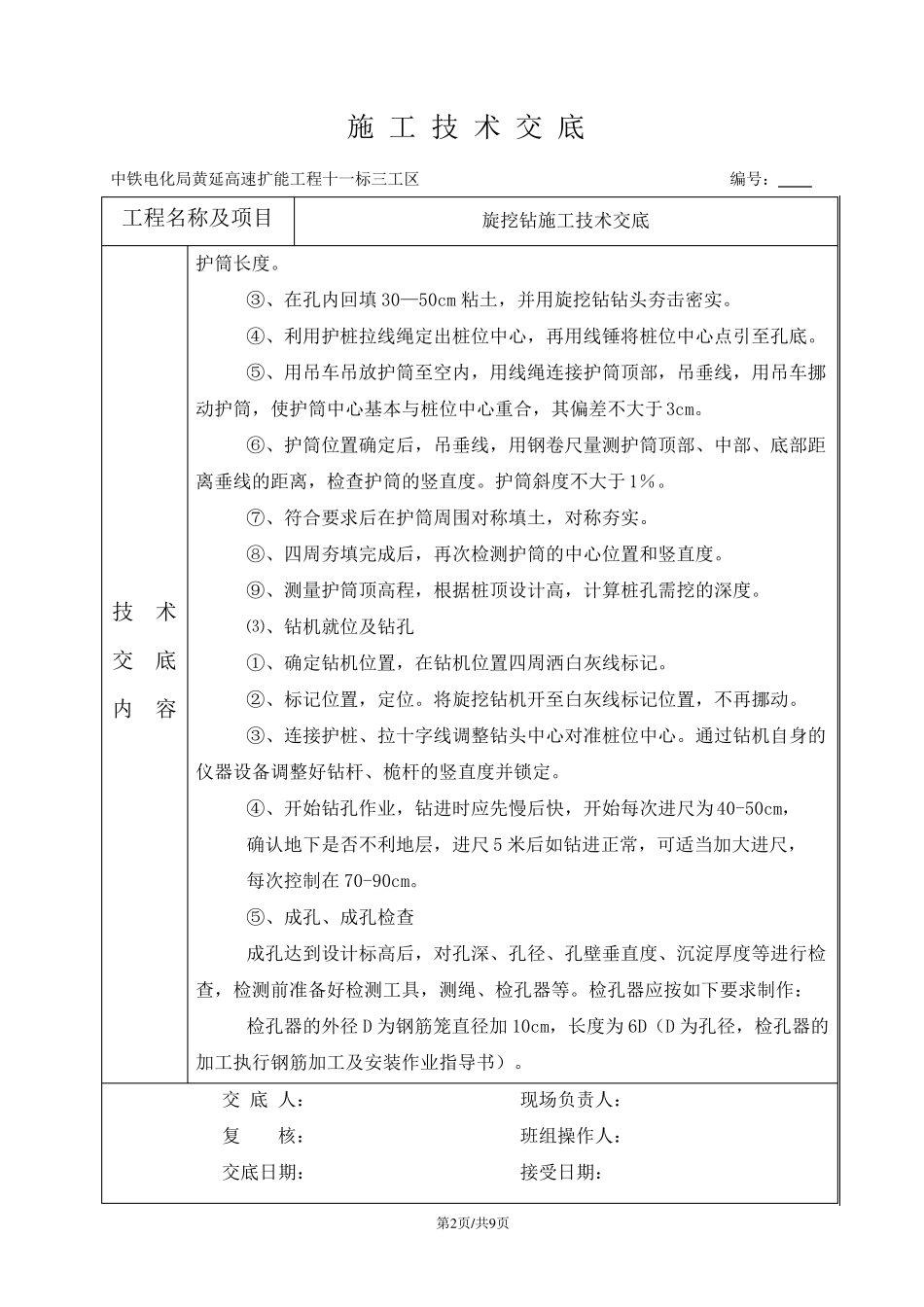

第1 页/共9 页 施 工 技 术 交 底 中铁电化局黄延高速扩能工程十一标三工区 编号： 工程名称及项目 旋挖钻施工技术交底 技 术 交 底 内 容 1、施工准备 开钻前场地应完成三通一平，即路通、水通、电通、场地平整。场地平整采用装载机平整，人工配合。旋挖钻机作业场地平整尺寸为10 米×10 米，平整后用装载机轮胎进行碾压，地基不好处对作业面换填处理，压路机碾压，以满足钻孔设备的稳定性要求。 2、工艺流程 现场调查→测量放线及埋设桩位→开挖地面表层土埋设钢护筒→检查桩中心轴线→钻机就位及钻进→成孔检查→清孔→吊放钢筋笼→安装砼导管→灌筑砼→桩成品检测、验收 以上所有流程须经监理全过程监控。 3、施工方法及要点 ⑴、护筒制作 护筒采用钢质护筒，4m 以内的护筒，采用厚不小于5mm 后的钢板制作，顶部、中部和底部加焊5mm 厚15cm 高加强圈 ； 长 度 大 于4m 的钢护筒，采用厚不小于6mm 厚钢板制作，顶部、中部和底部分 别 加焊6mm 厚15cm 高加强圈 ，护筒钢板接 头 焊接 密 实 、饱 满，不得 漏 浆 。 制作时 ，钢护筒的内径 比 桩径 大 200 -400mm。 ⑵ 、护筒埋设 钢护筒埋置 高出 施工地面 0.3m。 ① 、埋设护筒采用挖坑 法，由 吊车 安放。 ② 、测量队 对要埋设护筒的桩位进行放样 ，现场技术人员 复 核 ，旋挖钻 机钻头 中心对准桩位中心挖孔扩孔，所挖孔直 径 为护筒直 径 40cm，挖孔深 度 为 交 底 人： 现场负 责 人： 复 核 ： 班 组 操 作人： 交底日 期 ： 接 受 日 期 ： 第2 页/共9 页 施 工 技 术 交 底 中铁电化局黄延高速扩能工程十一标三工区 编号： 工程名称及项目 旋挖钻施工技术交底 技 术 交 底 内 容 护筒长度。 ③、在孔内回填30—50cm 粘土，并用旋挖钻钻头夯击密实。 ④、利用护桩拉线绳定出桩位中心，再用线锤将桩位中心点引至孔底。 ⑤、用吊车吊放护筒至空内，用线绳连接护筒顶部，吊垂线，用吊车挪动护筒，使护筒中心基本与桩位中心重合，其偏差不大于3cm。 ⑥、护筒位置确定后，吊垂线，用钢卷尺量测护筒顶部、中部、底部距离垂线的距离，检查护筒的竖直度。护筒斜度不大于 1％。 ⑦、符合要求后在护筒周围对称填土，对称夯实。 ⑧、四周夯填完成后，再次检测护筒的中心位置和竖直度。 ⑨、测量护筒顶高程，根据桩顶设计高，计算桩孔需挖的深度。 ⑶、...
