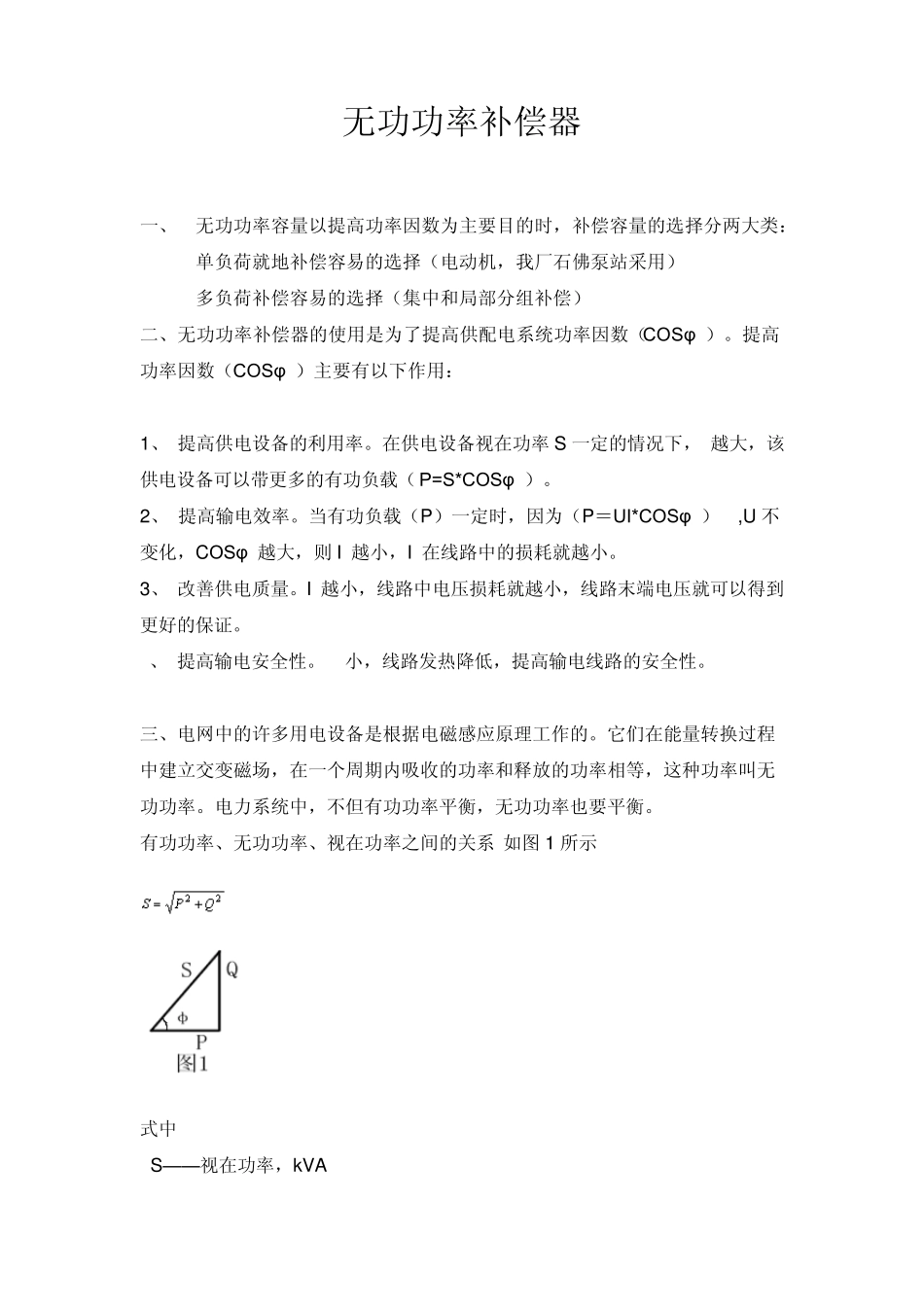

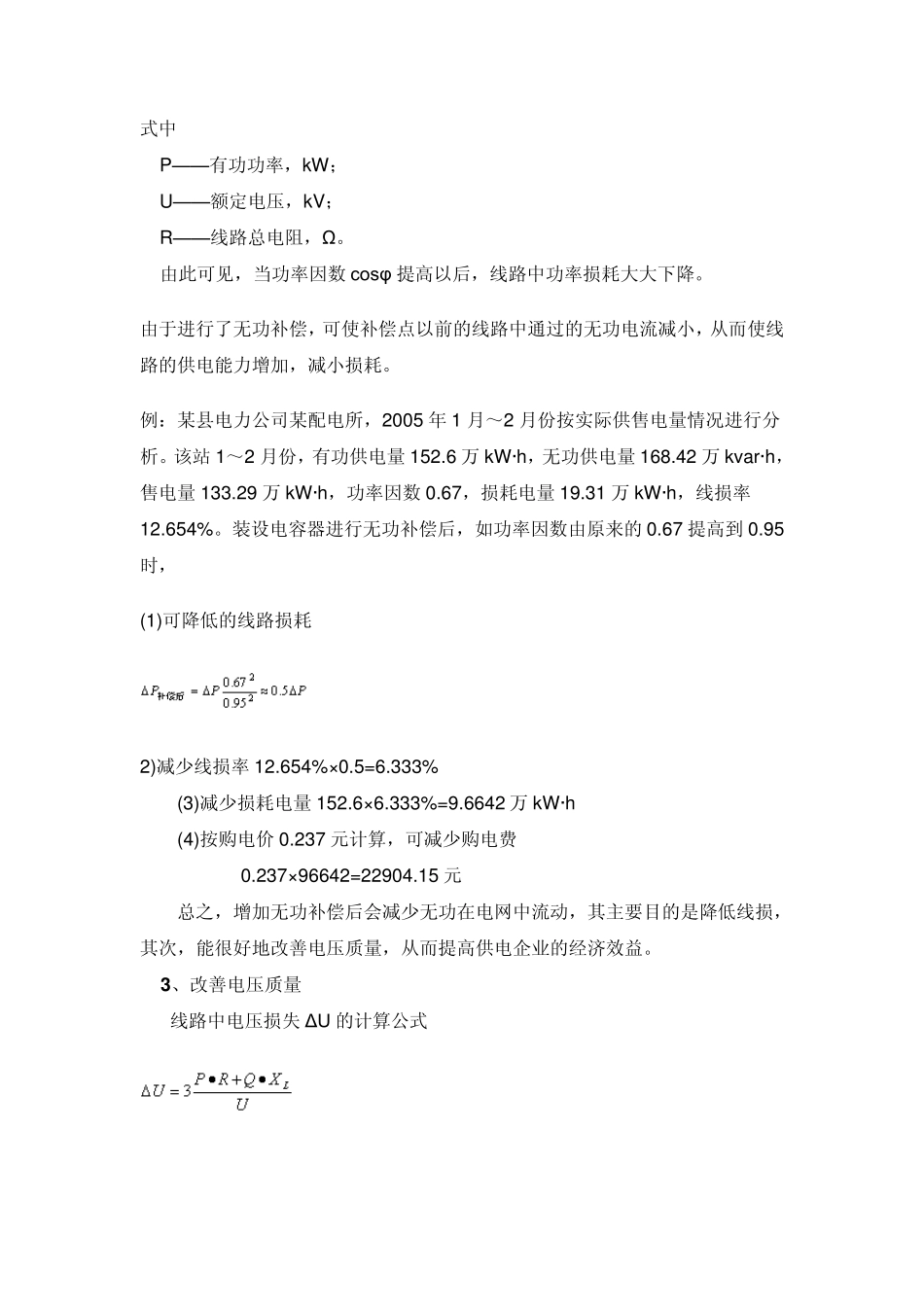

无功功率补偿器 一、 无功功率容量以提高功率因数为主要目的时，补偿容量的选择分两大类： 单负荷就地补偿容易的选择（电动机，我厂石佛泵站采用） 多负荷补偿容易的选择（集中和局部分组补偿） 二、无功功率补偿器的使用是为了提高供配电系统功率因数（COSφ ）。提高功率因数（COSφ ）主要有以下作用： 1、 提高供电设备的利用率。在供电设备视在功率S 一定的情况下， 越大，该供电设备可以带更多的有功负载（P=S*COSφ ）。 2、 提高输电效率。当有功负载（P）一定时，因为（P＝UI*COSφ ） ,U 不变化，COSφ 越大，则 I 越小，I 在线路中的损耗就越小。 3、 改善供电质量。I 越小，线路中电压损耗就越小，线路末端电压就可以得到更好的保证。 4、 提高输电安全性。I 小，线路发热降低，提高输电线路的安全性。 三、电网中的许多用电设备是根据电磁感应原理工作的。它们在能量转换过程中建立交变磁场，在一个周期内吸收的功率和释放的功率相等，这种功率叫无功功率。电力系统中，不但有功功率平衡，无功功率也要平衡。 有功功率、无功功率、视在功率之间的关系 如图 1 所示 式中 S— — 视在功率，kVA P——有功功率，kW Q——无功功率，kv ar φ 角为功率因数角，它的余弦(cosφ)是有功功率与视在功率之比即cosφ＝P/S称作功率因数。 无功补偿的基本原理是：把具有容性功率负荷的装置与感性功率负荷并联接在同一电路，能量在两种负荷之间相互交换。这样，感性负荷所需要的无功功率可由容性负荷输出的无功功率补偿。 四、 采用并联电容器进行无功补偿的主要作用： 1、提高功率因数 如图 2 所示 图中 P——有功功率 S1——补偿前的视在功率 S2——补偿后的视在功率 Q1——补偿前的无功功率 Q2——补偿后的无功功率 φ1——补偿前的功率因数角 φ2——补偿后的功率因数角 由图示可以看出，在有功功率P 一定的前提下，无功功率补偿以后(补偿量Qc＝Q1-Q2)，功率因数角由φ1 减小到 φ2，则 cosφ2＞cosφ1 提高了功率因数。 2、降低输电线路及变压器的损耗 三相电路中，功率损耗 ΔP 的计算公式为 式中 P——有功功率，kW； U——额定电压，kV； R——线路总电阻，Ω。 由此可见，当功率因数cosφ 提高以后，线路中功率损耗大大下降。 由于进行了无功补偿，可使补偿点以前的线路中通过的无功电流减小，从而使线路的供电能力增加，减小损耗。 例：某县电力公司某配电所...
