电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

无机材料科学基础答案第十章

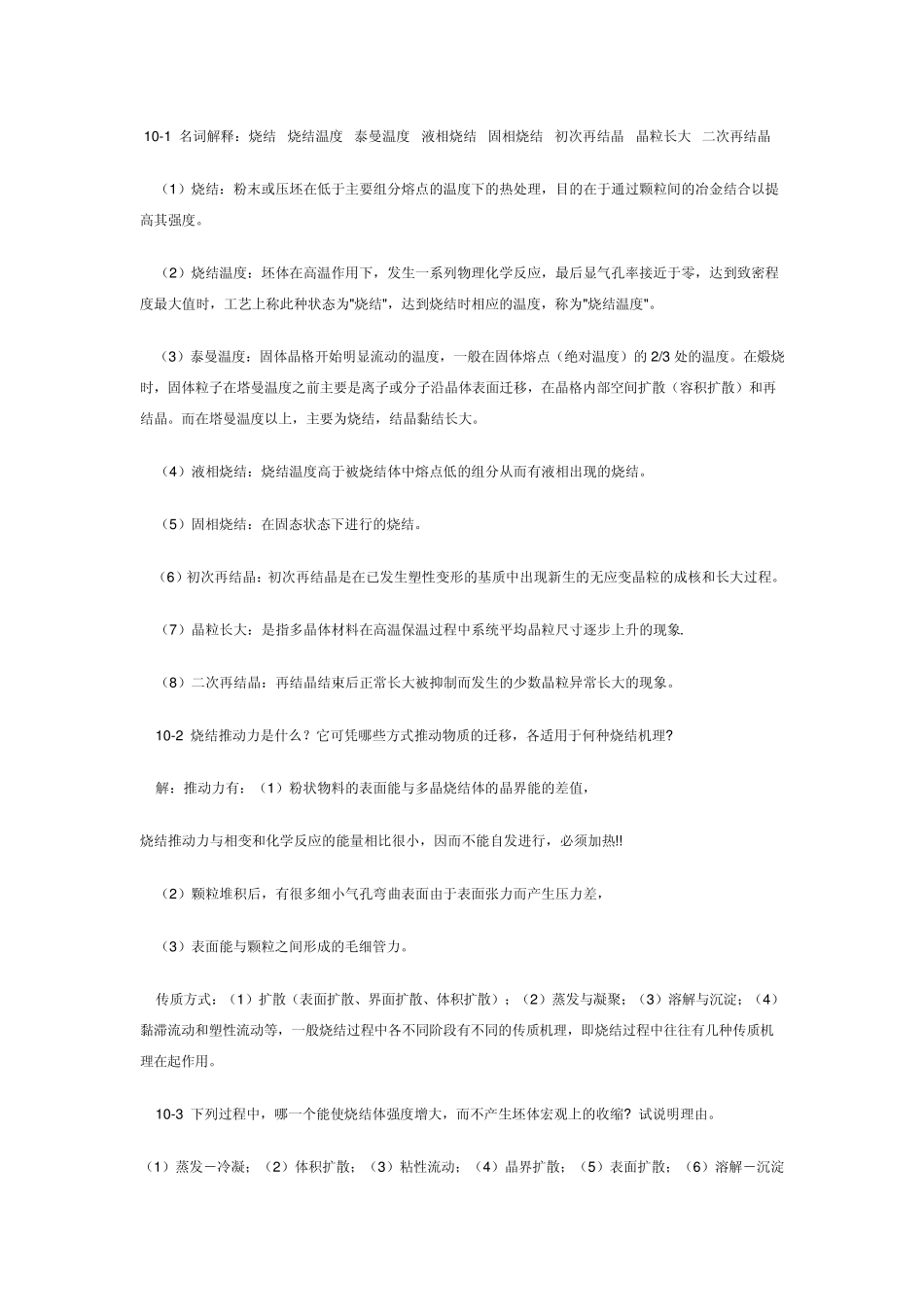

无机材料科学基础答案第十章_第1页
1/10

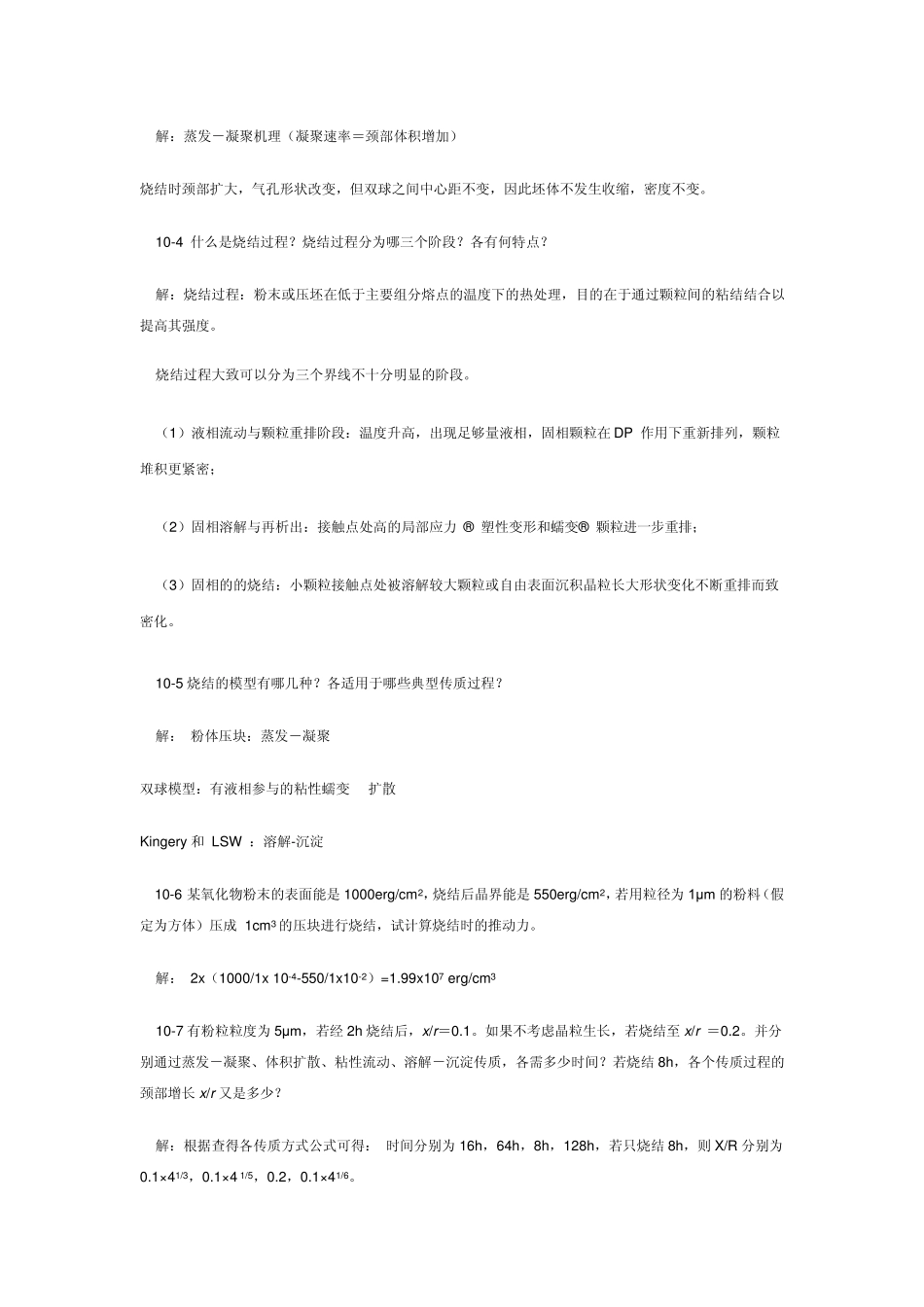

无机材料科学基础答案第十章_第2页
2/10

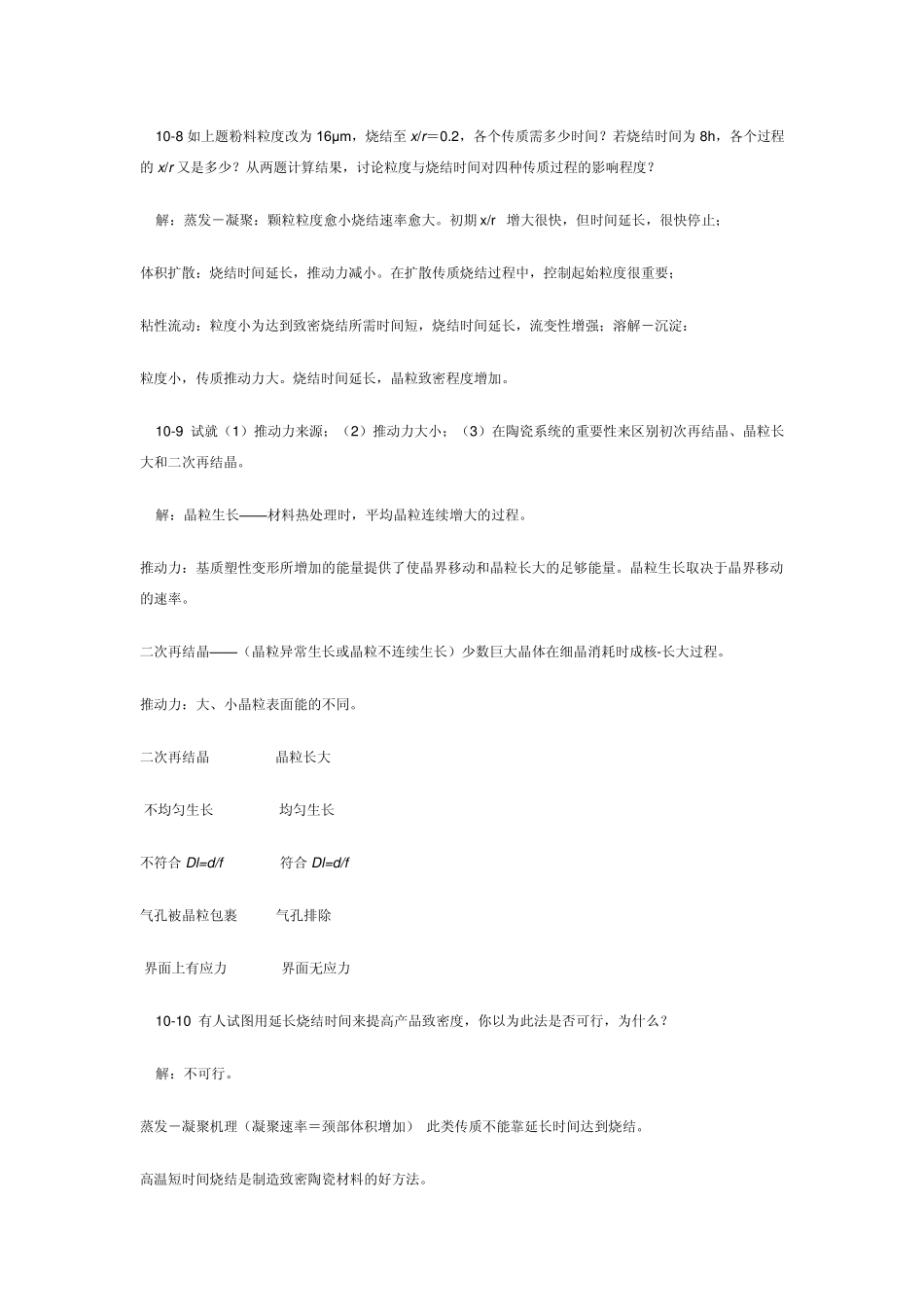

无机材料科学基础答案第十章_第3页
3/10
1 0 -1 名词解释:烧结 烧结温度 泰曼温度 液相烧结 固相烧结 初次再结晶 晶粒长大 二次再结晶 (1 )烧结:粉末或压坯在低于主要组分熔点的温度下的热处理,目的在于通过颗粒间的冶金结合以提高其强度。 (2 )烧结温度:坯体在高温作用下,发生一系列物理化学反应,最后显气孔率接近于零,达到致密程度最大值时,工艺上称此种状态为"烧结",达到烧结时相应的温度,称为"烧结温度"。 (3 )泰曼温度:固体晶格开始明显流动的温度,一般在固体熔点(绝对温度)的 2 /3 处的温度。在煅烧时,固体粒子在塔曼温度之前主要是离子或分子沿晶体表面迁移,在晶格内部空间扩散(容积扩散)和再结晶。而在塔曼温度以上,主要为烧结,结晶黏结长大。 (4 )液相烧结:烧结温度高于被烧结体中熔点低的组分从而有液相出现的烧结。 (5 )固相烧结:在固态状态下进行的烧结。 (6 )初次再结晶:初次再结晶是在已发生塑性变形的基质中出现新生的无应变晶粒的成核和长大过程。 (7 )晶粒长大:是指多晶体材料在高温保温过程中系统平均晶粒尺寸逐步上升的现象. (8 )二次再结晶:再结晶结束后正常长大被抑制而发生的少数晶粒异常长大的现象。 1 0 -2 烧结推动力是什么?它可凭哪些方式推动物质的迁移,各适用于何种烧结机理? 解:推动力有:(1 )粉状物料的表面能与多晶烧结体的晶界能的差值, 烧结推动力与相变和化学反应的能量相比很小,因而不能自发进行,必须加热!! (2 )颗粒堆积后,有很多细小气孔弯曲表面由于表面张力而产生压力差, (3 )表面能与颗粒之间形成的毛细管力。 传质方式:(1 )扩散(表面扩散、界面扩散、体积扩散);(2 )蒸发与凝聚;(3 )溶解与沉淀;(4 )黏滞流动和塑性流动等,一般烧结过程中各不同阶段有不同的传质机理,即烧结过程中往往有几种传质机理在起作用。 1 0 -3 下列过程中,哪一个能使烧结体强度增大,而不产生坯体宏观上的收缩? 试说明理由。 (1 )蒸发-冷凝;(2 )体积扩散;(3 )粘性流动;(4 )晶界扩散;(5 )表面扩散;(6 )溶解-沉淀 解:蒸发-凝聚机理(凝聚速率=颈部体积增加) 烧结时颈部扩大,气孔形状改变,但双球之间中心距不变,因此坯体不发生收缩,密度不变。 10-4 什么是烧结过程?烧结过程分为哪三个阶段?各有何特点? 解:烧结过程:粉末或压坯在低于主要组分熔点的温度下的热处理,目的在于通过颗粒间的粘结结合以...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

无机材料科学基础答案第十章

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
