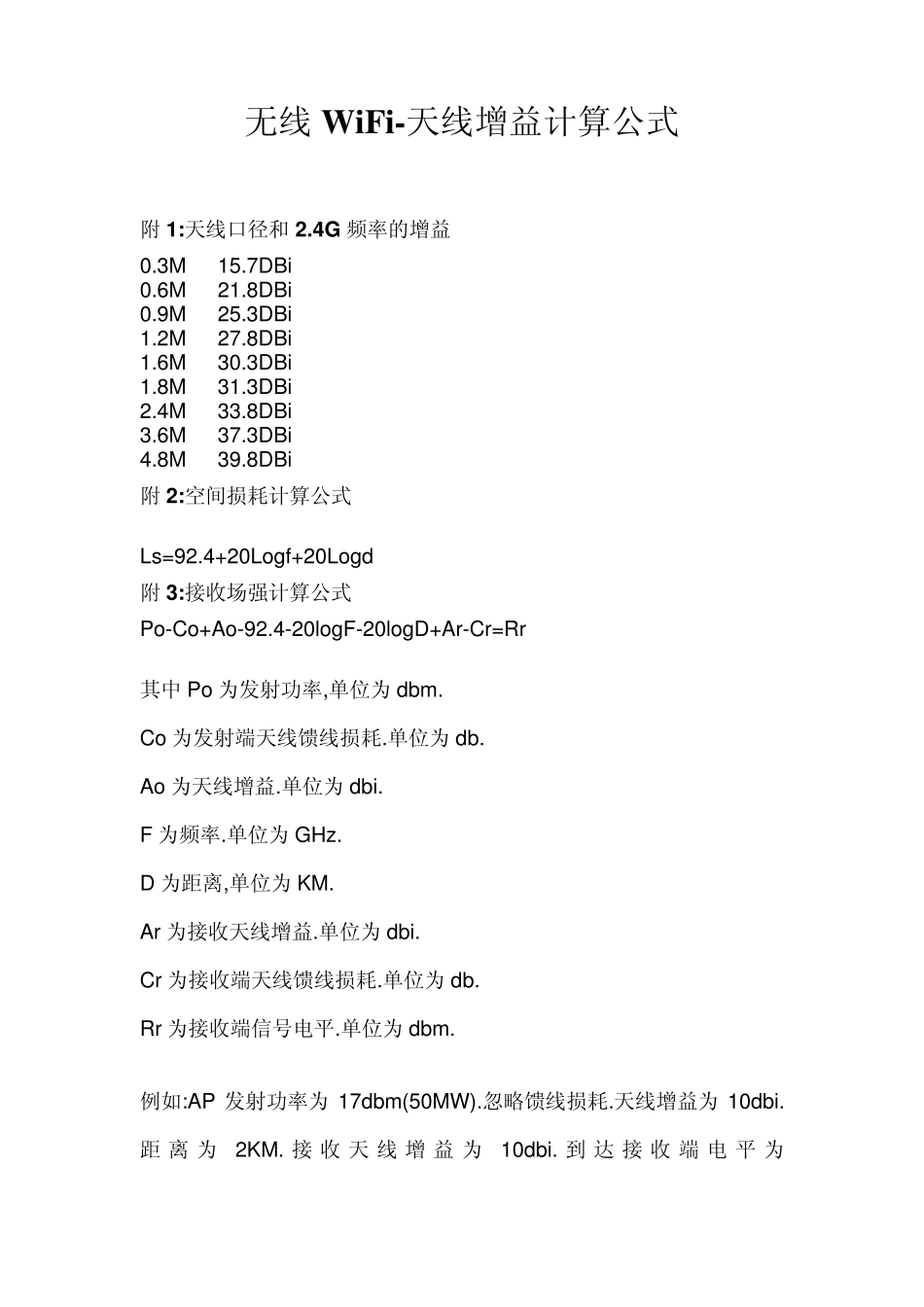

无线WiFi天线增益计算公式_第1页
1/11

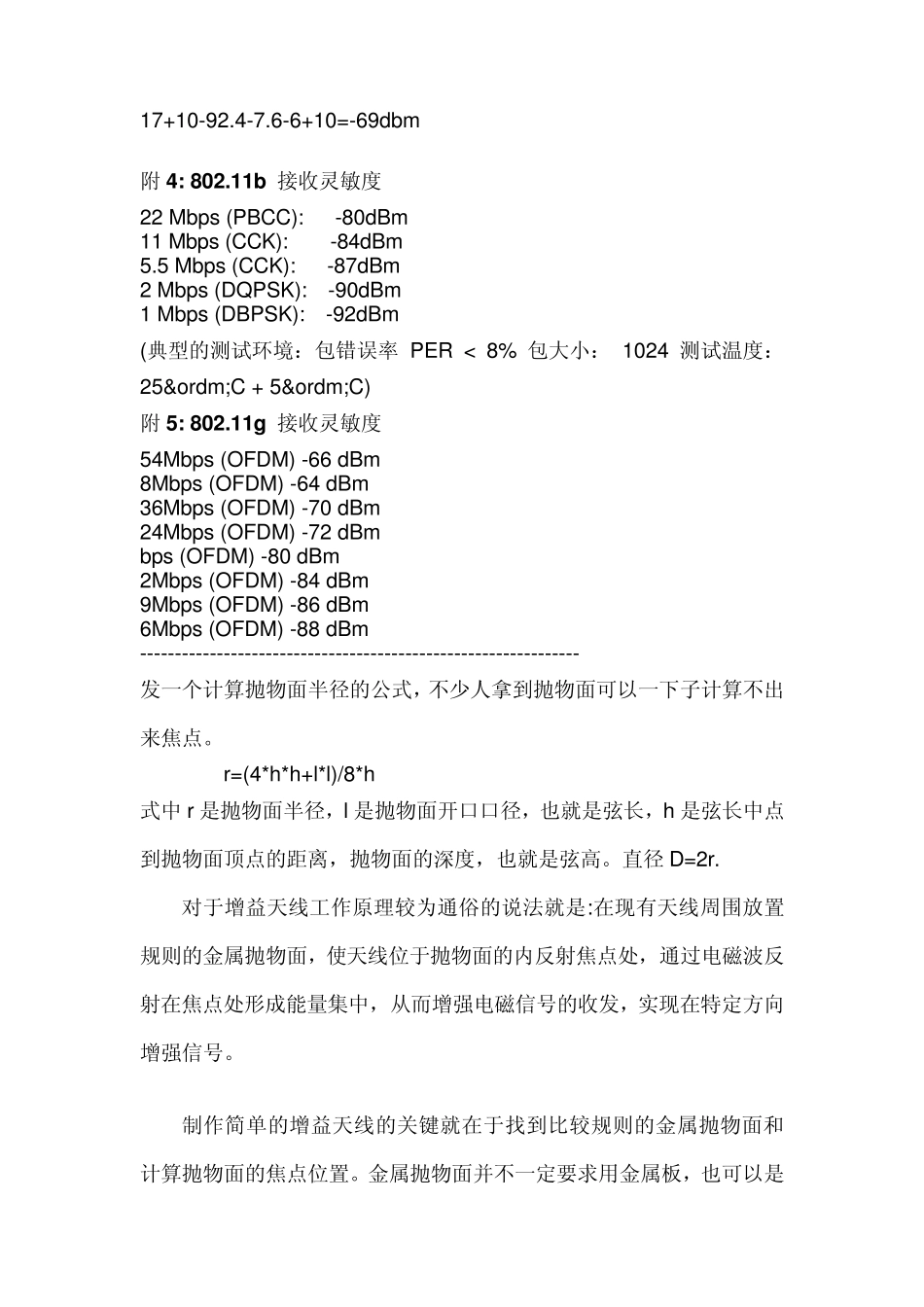

无线WiFi天线增益计算公式_第2页
2/11

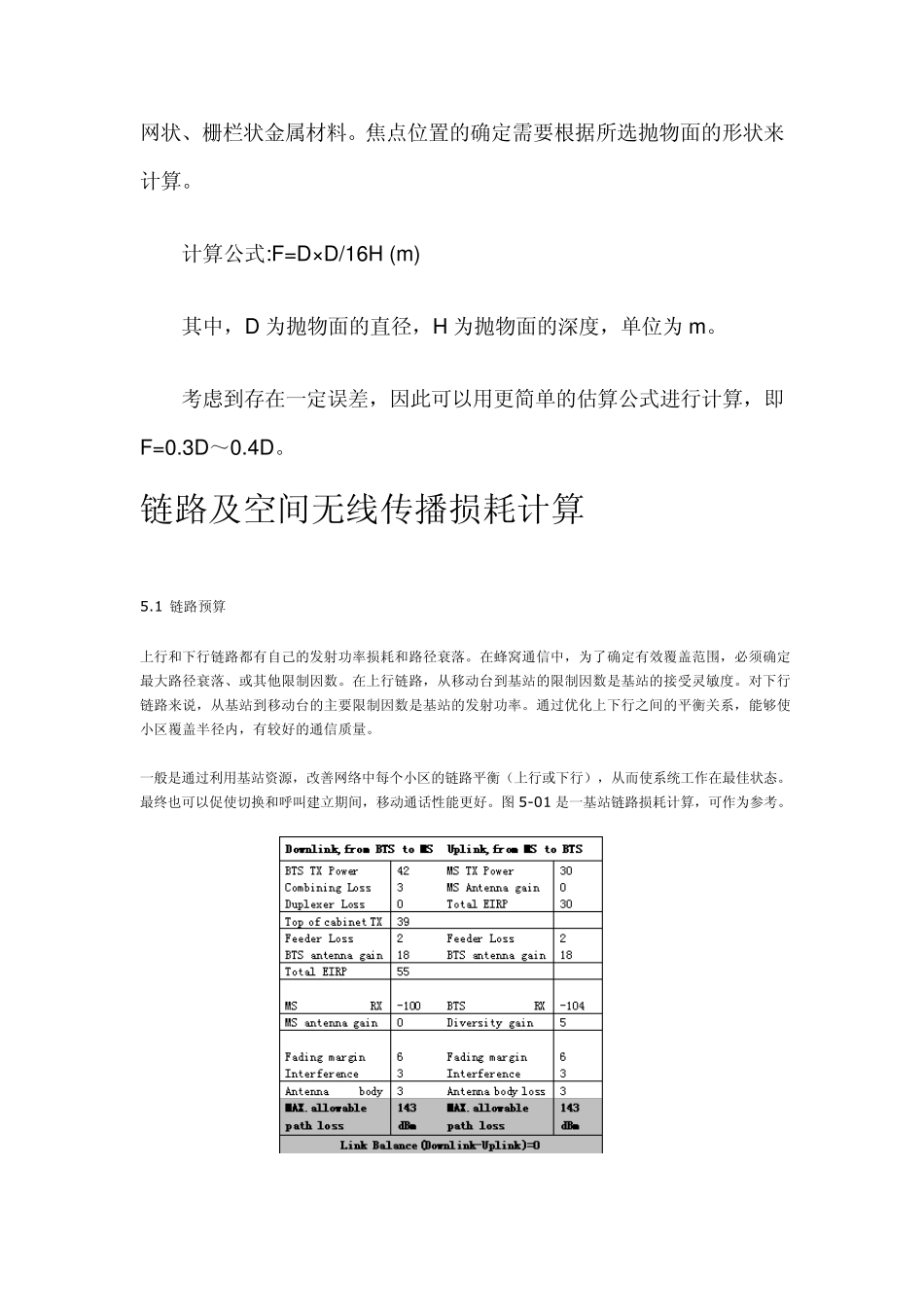

无线WiFi天线增益计算公式_第3页
3/11
无线WiFi-天线增益计算公式 附1:天线口径和2.4G 频率的增益 0.3M 15.7DBi 0.6M 21.8DBi 0.9M 25.3DBi 1.2M 27.8DBi 1.6M 30.3DBi 1.8M 31.3DBi 2.4M 33.8DBi 3.6M 37.3DBi 4.8M 39.8DBi 附2:空间损耗计算公式 Ls =92.4+20Logf+20Logd 附3:接收场强计算公式 Po-Co+Ao-92.4-20logF-20logD+Ar-Cr=Rr 其中 Po 为发射功率,单位为 dbm. Co 为发射端天线馈线损耗.单位为 db. Ao 为天线增益.单位为 dbi. F 为频率.单位为 GHz . D 为距离,单位为 KM. Ar 为接收天线增益.单位为 dbi. Cr 为接收端天线馈线损耗.单位为 db. Rr 为接收端信号电平.单位为 dbm. 例如:AP 发射功率为 17dbm(50MW).忽略馈线损耗.天线增益为 10dbi.距 离 为2KM. 接收天线增益为10dbi. 到 达 接收端 电 平 为17+10-92.4-7.6-6+10=-69dbm 附4: 802.11b 接收灵敏度 22 Mbps (PBCC): -80dBm 11 Mbps (CCK): -84dBm 5.5 Mbps (CCK): -87dBm 2 Mbps (DQPSK): -90dBm 1 Mbps (DBPSK): -92dBm (典型的测试环境:包错误率PER < 8% 包大小: 1024 测试温度:25ºC + 5ºC) 附5: 802.11g 接收灵敏度 54Mbps (OFDM) -66 dBm 8Mbps (OFDM) -64 dBm 36Mbps (OFDM) -70 dBm 24Mbps (OFDM) -72 dBm bps (OFDM) -80 dBm 2Mbps (OFDM) -84 dBm 9Mbps (OFDM) -86 dBm 6Mbps (OFDM) -88 dBm --------------------------------------------------------------- 发一个计算抛物面半径的公式,不少人拿到抛物面可以一下子计算不出来焦点。 r=(4*h*h+l*l)/8*h 式中 r 是抛物面半径,l 是抛物面开口口径,也就是弦长,h 是弦长中点到抛物面顶点的距离,抛物面的深度,也就是弦高。直径D=2r. 对于增益天线工作原理较为通俗的说法就是:在现有天线周围放置规则的金属抛物面,使天线位于抛物面的内反射焦点处,通过电磁波反射在焦点处形成能量集中,从而增强电磁信号的收发,实现在特定方向增强信号。 制作简单的增益天线的关键就在于找到比较规则的金属抛物面和计算抛物面的焦点位置。金属抛物面并不一定要求用金属板,也可以是网状、栅栏状金属材料。焦点位置的确定需要根据所选抛物面的形状来计算。 计算公式:F=D×D/16H (m) 其中,D 为抛物面的直径,H 为抛物面的深度,单位为 m。 考虑到存在一定误差,因此可以用更简单的估算公式进行计算,即F=...
